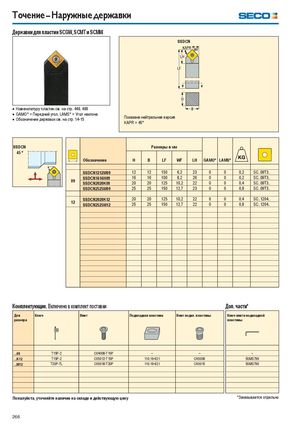

Точение – Наружные державки Державки для пластин SCGW, SCMT и SCMW SSDCN  Номенклатуру пластин см. на стр. 448, 489  GAMO° = Передний угол, LAMS° = Угол наклона Показана нейтральная версия  Обозначение державок см. на стр. 14-15 KAPR = 45° SSDCN Размеры в мм 45 ° Обозначение H B LF WF LH GAMO° LAMS° SSDCN1212M09 12 12 150 6,2 23 0 0 0,2 SC..09T3.. SSDCN1616H09 16 16 100 8,2 26 0 0 0,2 SC..09T3.. 09 SSDCN2020K09 20 20 125 10,2 22 0 0 0,4 SC..09T3.. SSDCN2525M09 25 25 150 12,7 23 0 0 0,8 SC..09T3.. SSDCN2020K12 20 20 125 10,2 22 0 0 0,4 SC..1204.. 12 SSDCN2525M12 25 25 150 12,7 22 0 0 0,8 SC..1204.. Комплектующие, Включено в комплект поставки Доп. части* Для Ключ Винт Подкладная пластина Винт подкл. пластины Ключ винта подкладной размера пластины ...09 T15P-2 C04008-T15P – – – ...K12 T15P-2 C05012-T15P 110.19-621 CA5008 5SMS795 ...M12 T20P-7L C05018-T20P 110.19-621 CA5015 5SMS795 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно 266
