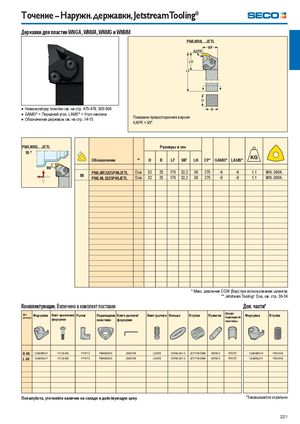

Точение – Наружн. державки, JetstreamTooling® Державки для пластин WNGA, WNMA, WNMG и WNMM PWLNR/L...JETL  Номенклатуру пластин см. на стр. 475-478, 505-506  GAMO° = Передний угол, LAMS° = Угол наклона Показана правосторонняя версия  Обозначение державок см. на стр. 14-15 KAPR = 95° PWLNR/L...JETL Размеры в мм 95 ° Обозначение ** H B LF WF LH CP* GAMO° LAMS° PWLNR3225P08JETL Duo 32 25 170 32,2 36 275 -6 -6 1,1 WN..0804.. 08 PWLNL3225P08JETL Duo 32 25 170 32,2 36 275 -6 -6 1,1 WN..0804.. * Макс. давление СОЖ (бар) при использовании шлангов ** Jetstream Tooling® Duo, см. стр. 30-34 Комплектующие, Включено в комплект поставки Доп. части* Для Штифт размера Форсунка Винт крепления Рычаг Подкладная Ключ рычага/ Винт рычага Кольцо Втулка Пуансон подкладной Форсунка Втулка форсунки пластина форсунки пластины R-08 CILW08RA-F 117.26-655 PP4713 PWN080312 3SMS795 LS0818 ORING-8X1.5 JET-P1/8-5MM MP0912 RP6757 CILW08RA-R P6SS4X8 L-08 CILW08LA-F 117.26-655 PP4713 PWN080312 3SMS795 LS0818 ORING-8X1.5 JET-P1/8-5MM MP0912 RP6757 CILW08LA-R P6SS4X8 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно 221
