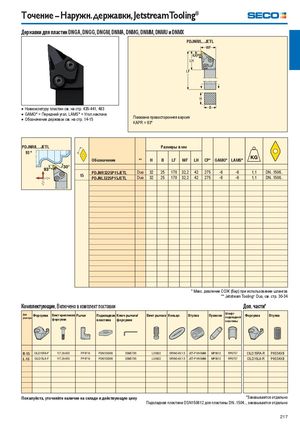

Точение – Наружн. державки, JetstreamTooling® Державки для пластин DNGA, DNGG, DNGM, DNMA, DNMG, DNMM, DNMU и DNMX PDJNR/L...JETL  Номенклатуру пластин см. на стр. 435-441, 483  GAMO° = Передний угол, LAMS° = Угол наклона Показана правосторонняя версия  Обозначение державок см. на стр. 14-15 KAPR = 93° PDJNR/L...JETL Размеры в мм 93 ° Обозначение ** H B LF WF LH CP* GAMO° LAMS° PDJNR3225P15JETL Duo 32 25 170 32,2 42 275 -6 -6 1,1 DN..1506.. 15 PDJNL3225P15JETL Duo 32 25 170 32,2 42 275 -6 -6 1,1 DN..1506.. * Макс. давление СОЖ (бар) при использовании шлангов ** Jetstream Tooling® Duo, см. стр. 30-34 Комплектующие, Включено в комплект поставки Доп. части* Для Штифт Форсунка Винт крепления Рычаг Подкладная Ключ рычага/ Винт рычага Кольцо Втулка Пуансон подкладной Форсунка Втулка размера форсунки пластина форсунки пластины R-15 CILD15RA-F 117.26-655 PP4716 PDN150308 3SMS795 LS0822 ORING-8X1.5 JET-P1/8-5MM MP0912 RP6757 CILD15RA-R P6SS4X8 L-15 CILD15LA-F 117.26-655 PP4716 PDN150308 3SMS795 LS0822 ORING-8X1.5 JET-P1/8-5MM MP0912 RP6757 CILD15LA-R P6SS4X8 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно Подкладная пластина DSN150612 для пластины DN..1504.., заказывается отдельно 217
