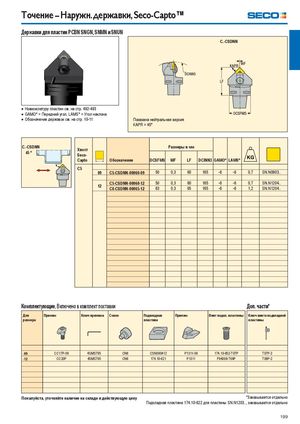

Точение – Наружн. державки, Seco-Capto™ Державки для пластин PCBN SNGN, SNMN и SNUN C.-CSDNN  Номенклатуру пластин см. на стр. 492-493  GAMO° = Передний угол, LAMS° = Угол наклона  Обозначение державок см. на стр. 10-11 Показана нейтральная версия KAPR = 45° C.-CSDNN Размеры в мм Хвост 45 ° Seco- Capto Обозначение DCSFMS WF LF DCINN3 GAMO° LAMS° C5 09 C5-CSDNN-00060-09 50 0,3 60 165 -6 -6 0,7 SN.N0903.. C5-CSDNN-00060-12 50 0,3 60 165 -6 -6 0,7 SN.N1204.. 12 C6-CSDNN-00065-12 63 0,3 65 165 -6 -6 1,2 SN.N1204.. Комплектующие, Включено в комплект поставки Доп. части* Для Прижим Ключ прижима Сопло Подкладная Прижим Винт подкл. пластины Ключ винта подкладной размера пластина пластины -09 CC17P-09 4SMS795 CN6 CSN090412 P1311-09 174.10-652-T07P T07P-2 -12 CC20P 4SMS795 CN6 174.10-621 P1311 F94009-T09P T09P-2 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно Подкладная пластина 174.10-622 для пластины SN.N1203.., заказывается отдельно 199
