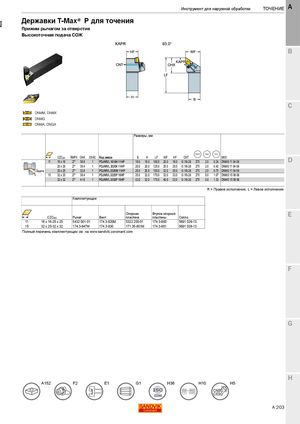

KAPR 93.0°
B
C
Размеры, мм
| CZC | RMPX OHX CNSC | Код заказа | B | H | WF LF HF | CNT | MIID | |||||
| MS | D | |||||||||||
| 11 | 16 x 16 | 27° | 36.9 | 1 | PDJNR/L 1616H 11HP | 16.0 | 16.0 100.0 20.0 | 16.0 | G 1/8-28 | 275 | 2.0 | 0.24 DNMG 11 04 08 |
| 20 x 20 | 27° | 36.4 | 1 | PDJNR/L 2020K 11HP | 20.0 | 20.0 125.0 25.0 | 20.0 | G 1/8-28 | 275 | 2.0 | 0.42 DNMG 11 04 08 | |
| 25 x 25 | 27° | 32.8 | 1 | PDJNR/L 2525M 11HP | 25.0 | 25.0 150.0 32.0 | 25.0 | G 1/8-28 | 275 | 2.0 | 0.75 DNMG 11 04 08 | |
| 15 | 32 x 25 | 27° | 38.4 | 1 | PDJNR/L 3225P 15HP | 25.0 | 32.0 170.0 32.0 | 32.0 | G 1/8-28 | 275 | 5.0 | 1.07 DNMG 15 06 08 |
| 32 x 32 | 27° | 41.6 | 1 | PDJNR/L 3232P 15HP | 32.0 | 32.0 170.0 40.0 | 32.0 | G 1/8-28 | 275 | 5.0 | 1.33 DNMG 15 06 08 | |
| R = Правое исполнение, L = Левое исполнение | ||||||||||||
| Комплектующие |
Опорная Втулка опорной E
| CZC | Рычаг | Винт | пластина | пластины | Сопло | |||
| MS | ||||||||
| 11 | 16 x 16-25 x 25 | 5432 001-01 | 174.3-820M | 5322 255-01 | 174.3-860 | 5691 026-13 | ||
| 15 | 32 x 25-32 x 32 | 174.3-847M | 174.3-830 | 171.35-851M | 174.3-861 | 5691 026-13 |
Полный перечень комплектующих см. на www.sandvik.coromant.com
F
G
H
A152 F2 E1 G1 H36 H10 H5
