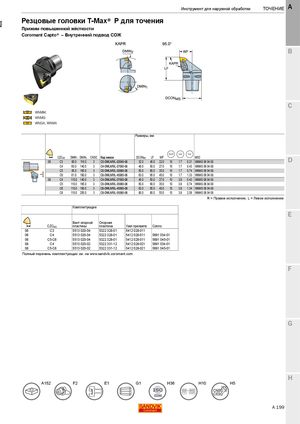

Каталог Sandvik токарные инструменты 2020 - страница 203
Навигация
Каталог Sandvik цельный режущий инструмент 2018
Каталог Sandvik вращающийся инструмент 2020
Дополнение к каталогам Sandvik 2022.1
Инструмент для отрезки и обработки канавок Sandvik 2026
Фрезерный инструмент Sandvik 2026
Каталог Sandvik дополнение 2018- Токарные инструменты
- Точение
- CoroTurn® Prime
- Пластины
- Инструмент для наружной обработки
- Инструмент для внутренней обработки
- CoroTurn® 300
- Пластины
- Инструмент для наружной обработки
- CoroTurn® TR
- Пластины
- Инструмент для наружной обработки
- Инструмент для внутренней обработки
- CoroTurn®107
- Пластины
- Инструмент для наружной обработки
- Инструмент для внутренней обработки
- T-Max®P
- Пластины
- Инструмент для наружной обработки
- Инструмент для внутренней обработки
- T-Max® и T-Max® S
- Пластины
- Инструмент для наружной обработки
- Инструмент для внутренней обработки
- CoroTurn®XS
- Режущие инструменты
- Адаптеры
- CoroCut®XS
- Пластины
- Инструмент для наружной обработки
- Отрезка и обработка канавок
- CoroCut®1-2
- Обзор
- Пластины
- Инструмент для наружной обработки
- Инструмент для внутренней обработки
- CoroCut® QD
- Обзор
- Пластины
- Инструмент для наружной обработки
- CoroCut® QF
- Пластины
- Инструмент для наружной обработки
- Инструмент для внутренней обработки
- CoroCut® 3
- Обзор
- Пластины
- Инструмент для наружной обработки
- CoroCut®XS
- Пластины
- Инструмент для наружной обработки
- T-Max® Q-Cut
- Пластины
- Инструмент для наружной обработки
- Инструмент для внутренней обработки
- CoroThread®266
- Пластины
- Инструмент для внутренней обработки
- CoroTurn®XS
- Режущие инструменты
- Адаптеры
- CoroCut® MB
- Режущие инструменты
- Адаптеры
- Резьбонарезание
- CoroThread® 266
- Пластины
- Инструмент для наружной обработки
- Инструмент для внутренней обработки
- T-Max® U-Lock
- Пластины
- Инструмент для внутренней обработки
- CoroCut®XS
- Пластины
- Инструмент для наружной обработки
- CoroTurn® XS
- Режущие инструменты
- Адаптеры
- CoroCut® MB
- Режущие инструменты
- Адаптеры
- Инструмент для многоцелевой обработки
- CoroPlex™ TT
- Пластины
- Инструменты
- CoroPlex™ TB
- Пластины
- Инструменты
- CoroPlex™ MT
- Пластины
- Инструменты
- Инструментальные блоки
- Адаптированные инструментальные блоки
- Неспециализированные инструментальные блоки
- Инструментальные блоки Coromant Capto® с креплением VDI
- Адаптеры VDI для резцовых головок CoroTurn® SL
- Патроны CoroChuck™ 935 для револьверных головок VDI
- Адаптеры VDI для призматических державок
- Адаптеры VDI для отрезных лезвий
- Адаптеры VL для револьверных головок VDI
- Инструментальные блоки для лезвий
- Инструментальные блоки Coromant Capto® с призматическим хвостовиком
- Инструментальные блоки Coromant Capto® с цилиндрическим хвостовиком с лысками
- Адаптеры VL с цилиндрическим хвостовиком с лысками
- Инструментальные блоки Coromant Capto®
- Инструментальная оснастка
- Адаптеры
- Coromant Capto®
- HSK
- Призматический хвостовик
- Цилиндрический хвостовик
- Цилиндрический хвостовик с лыской
- CoroTurn®SL
- Закрепление болтами
- Антивибрационные адаптеры
- Coromant Capto®
- HSK
- Цилиндрический хвостовик
- Принадлежности
- Втулки
- Упоры для державок системы QS™
- Втулки для подвода СОЖ
- Coromant Capto®
- CoroTurn® SL
- Динамометрический ключ и биты
- Общая информация
- Указатель инструмента
KAPR 95.0°
B
C
Размеры, мм
CZC DMIN DMIN CNSC Код заказа DCON LF WF MIID
MS 1 2 MS D
| 06 | C3 | 60.0 | 116.0 3 | C3-DWLNR/L-22040-06 | 32.0 | 40.0 | 22.0 | 10 | 1.7 | 0.21 WNMG 06 04 08 | |||
| C4 | 60.0 140.0 | 3 | C4-DWLNR/L-27050-06 | 40.0 | 50.0 | 27.0 | 10 | 1.7 | 0.43 WNMG 06 04 08 | ||||
| C5 | 65.0 165.0 | 3 | C5-DWLNR/L-35060-06 | 50.0 | 60.0 | 35.0 | 10 | 1.7 | 0.74 WNMG 06 04 08 | ||||
| C6 | 81.0 190.0 | 3 | C6-DWLNR/L-45065-06 | 63.0 | 65.0 | 45.0 | 10 | 1.7 | 1.33 WNMG 06 04 08 | ||||
| 08 | C4 | 110.0 140.0 | 3 | C4-DWLNR/L-27050-08 | 40.0 | 50.0 | 27.0 | 10 | 3.9 | 0.43 WNMG 08 04 08 | |||
| C5 | 110.0 165.0 | 3 | C5-DWLNR/L-35060-08 | 50.0 | 60.0 | 35.0 | 10 | 3.9 | 0.74 WNMG 08 04 08 | ||||
| C6 | 110.0 190.0 | 3 | C6-DWLNR/L-45065-08 | 63.0 | 65.0 | 45.0 | 10 | 3.9 | 1.34 WNMG 08 04 08 | ||||
| C8 | 110.0 250.0 | 3 | C8-DWLNR/L-55080-08 | 80.0 | 80.0 | 55.0 | 10 | 3.9 | 2.58 WNMG 08 04 08 | ||||
| R = Правое исполнение, L = Левое исполнение | |||||||||||||
| Комплектующие | |||||||||||||
| E | |||||||||||||
| Винт опорной | Опорная | ||||||||||||
| CZC | пластины | пластина | Узел прихвата | Сопло | |||||||||
| MS | |||||||||||||
| 06 | C3 | 5513 020-04 | 5322 328-01 | 5412 028-011 | |||||||||
| 06 | C4 | 5513 020-04 | 5322 328-01 | 5412 028-011 | 5691 034-01 | ||||||||
| 06 | C5-C6 | 5513 020-04 | 5322 328-01 | 5412 028-011 | 5691 045-01 | ||||||||
| 08 | C4 | 5513 020-02 | 5322 331-12 | 5412 028-021 | 5691 034-01 | ||||||||
| 08 | C5-C8 | 5513 020-02 | 5322 331-12 | 5412 028-021 | 5691 045-01 |
Полный перечень комплектующих см. на www.sandvik.coromant.com F
G
H
A152 F2 E1 G1 H36 H10 H5
