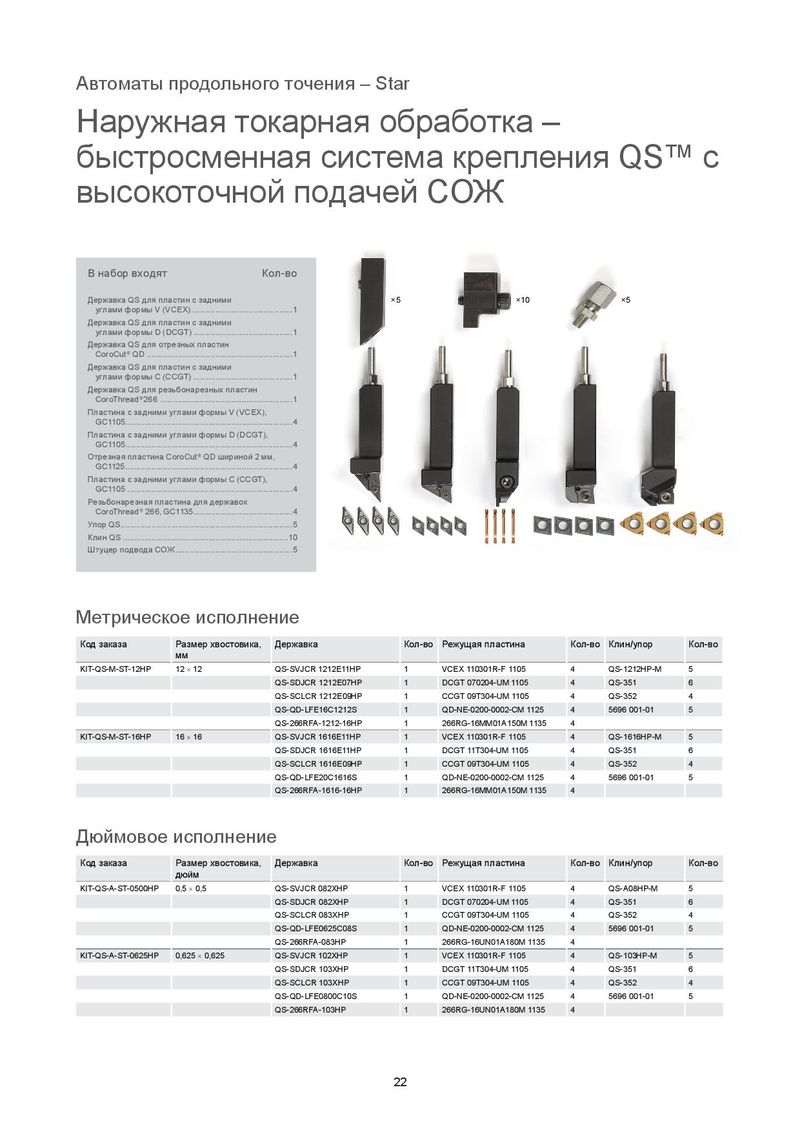

Наружная токарная обработка –
быстросменная система крепления QS™ с
высокоточной подачей СОЖ
В набор входят Кол-во
Державка QS для пластин с задними ×5 ×10 ×5
углами формы V (VCEX) ..............................................1 Державка QS для пластин с задними углами формы D (DCGT) .............................................1 Державка QS для отрезных пластин
CoroCut® QD ..................................................................1 Державка QS для пластин с задними углами формы C (CCGT) .............................................1 Державка QS для резьбонарезных пластин CoroThread®266 ............................................................1 Пластина с задними углами формы V (VCEX), GC1105 ............................................................................4 Пластина с задними углами формы D (DCGT), GC1105 ............................................................................4 Отрезная пластина CoroCut® QD шириной 2 мм, GC1125 ............................................................................4 Пластина с задними углами формы C (CCGT), GC1105 ...........................................................................4 Резьбонарезная пластина для державок CoroThread® 266, GC1135 .............................................4 Упор QS ..............................................................................5 Клин QS ...........................................................................10 Штуцер подвода СОЖ .....................................................5
Метрическое исполнение
| Код заказа | Размер хвостовика, мм | Державка | Кол-во | Режущая пластина | Кол-во | Клин/упор | Кол-во |
| KIT-QS-M-ST-12HP | 12×12 | QS-SVJCR 1212E11HP | 1 | VCEX 110301R-F 1105 | 4 | QS-1212HP-M | 5 |
| QS-SDJCR 1212E07HP | 1 | DCGT 070204-UM 1105 | 4 | QS-351 | 6 | ||
| QS-SCLCR 1212E09HP | 1 | CCGT 09T304-UM 1105 | 4 | QS-352 | 4 | ||
| QS-QD-LFE16C1212S | 1 | QD-NE-0200-0002-CM 1125 | 4 | 5696 001-01 | 5 | ||
| QS-266RFA-1212-16HP | 1 | 266RG-16MM01A150M 1135 | 4 | ||||
| KIT-QS-M-ST-16HP | 16×16 | QS-SVJCR 1616E11HP | 1 | VCEX 110301R-F 1105 | 4 | QS-1616HP-M | 5 |
| QS-SDJCR 1616E11HP | 1 | DCGT 11T304-UM 1105 | 4 | QS-351 | 6 | ||
| QS-SCLCR 1616E09HP | 1 | CCGT 09T304-UM 1105 | 4 | QS-352 | 4 | ||
| QS-QD-LFE20C1616S | 1 | QD-NE-0200-0002-CM 1125 | 4 | 5696 001-01 | 5 | ||
| QS-266RFA-1616-16HP | 1 | 266RG-16MM01A150M 1135 | 4 |
Дюймовое исполнение
| Код заказа | Размер хвостовика, дюйм | Державка | Кол-во | Режущая пластина | Кол-во | Клин/упор | Кол-во |
| KIT-QS-A-ST-0500HP | 0,5×0,5 | QS-SVJCR 082XHP | 1 | VCEX 110301R-F 1105 | 4 | QS-A08HP-M | 5 |
| QS-SDJCR 082XHP | 1 | DCGT 070204-UM 1105 | 4 | QS-351 | 6 | ||
| QS-SCLCR 083XHP | 1 | CCGT 09T304-UM 1105 | 4 | QS-352 | 4 | ||
| QS-QD-LFE0625C08S | 1 | QD-NE-0200-0002-CM 1125 | 4 | 5696 001-01 | 5 | ||
| QS-266RFA-083HP | 1 | 266RG-16UN01A180M 1135 | 4 | ||||
| KIT-QS-A-ST-0625HP | 0,625×0,625 | QS-SVJCR 102XHP | 1 | VCEX 110301R-F 1105 | 4 | QS-103HP-M | 5 |
| QS-SDJCR 103XHP | 1 | DCGT 11T304-UM 1105 | 4 | QS-351 | 6 | ||
| QS-SCLCR 103XHP | 1 | CCGT 09T304-UM 1105 | 4 | QS-352 | 4 | ||
| QS-QD-LFE0800C10S | 1 | QD-NE-0200-0002-CM 1125 | 4 | 5696 001-01 | 5 | ||
| QS-266RFA-103HP | 1 | 266RG-16UN01A180M 1135 | 4 |
