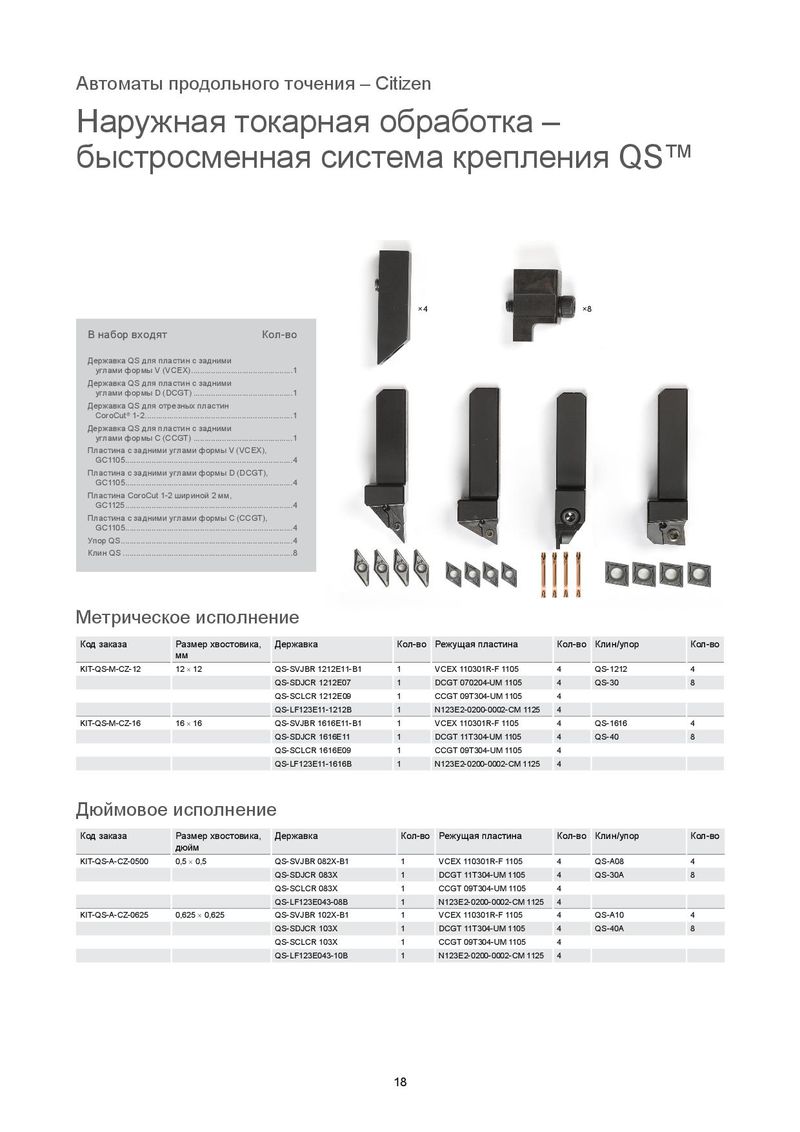

Наружная токарная обработка –
быстросменная система крепления QS™
×4 ×8
В набор входят Кол-во
Державка QS для пластин с задними углами формы V (VCEX) ..............................................1 Державка QS для пластин с задними углами формы D (DCGT) .............................................1 Державка QS для отрезных пластин CoroCut® 1-2 ...................................................................1 Державка QS для пластин с задними углами формы C (CCGT) .............................................1 Пластина с задними углами формы V (VCEX), GC1105 ............................................................................4 Пластина с задними углами формы D (DCGT), GC1105 ............................................................................4 Пластина CoroCut 1-2 шириной 2 мм, GC1125 ............................................................................4 Пластина с задними углами формы C (CCGT), GC1105 ............................................................................4 Упор QS ..............................................................................4 Клин QS .............................................................................8
Метрическое исполнение
| Код заказа | Размер хвостовика, мм | Державка | Кол-во | Режущая пластина | Кол-во | Клин/упор | Кол-во |
| KIT-QS-M-CZ-12 | 12×12 | QS-SVJBR 1212E11-B1 | 1 | VCEX 110301R-F 1105 | 4 | QS-1212 | 4 |
| QS-SDJCR 1212E07 | 1 | DCGT 070204-UM 1105 | 4 | QS-30 | 8 | ||
| QS-SCLCR 1212E09 | 1 | CCGT 09T304-UM 1105 | 4 | ||||
| QS-LF123E11-1212B | 1 | N123E2-0200-0002-CM 1125 | 4 | ||||
| KIT-QS-M-CZ-16 | 16×16 | QS-SVJBR 1616E11-B1 | 1 | VCEX 110301R-F 1105 | 4 | QS-1616 | 4 |
| QS-SDJCR 1616E11 | 1 | DCGT 11T304-UM 1105 | 4 | QS-40 | 8 | ||
| QS-SCLCR 1616E09 | 1 | CCGT 09T304-UM 1105 | 4 | ||||
| QS-LF123E11-1616B | 1 | N123E2-0200-0002-CM 1125 | 4 |
Дюймовое исполнение
| Код заказа | Размер хвостовика, дюйм | Державка | Кол-во | Режущая пластина | Кол-во | Клин/упор | Кол-во |
| KIT-QS-A-CZ-0500 | 0,5×0,5 | QS-SVJBR 082X-B1 | 1 | VCEX 110301R-F 1105 | 4 | QS-A08 | 4 |
| QS-SDJCR 083X | 1 | DCGT 11T304-UM 1105 | 4 | QS-30A | 8 | ||
| QS-SCLCR 083X | 1 | CCGT 09T304-UM 1105 | 4 | ||||
| QS-LF123E043-08B | 1 | N123E2-0200-0002-CM 1125 | 4 | ||||
| KIT-QS-A-CZ-0625 | 0,625×0,625 | QS-SVJBR 102X-B1 | 1 | VCEX 110301R-F 1105 | 4 | QS-A10 | 4 |
| QS-SDJCR 103X | 1 | DCGT 11T304-UM 1105 | 4 | QS-40A | 8 | ||
| QS-SCLCR 103X | 1 | CCGT 09T304-UM 1105 | 4 | ||||
| QS-LF123E043-10B | 1 | N123E2-0200-0002-CM 1125 | 4 |
