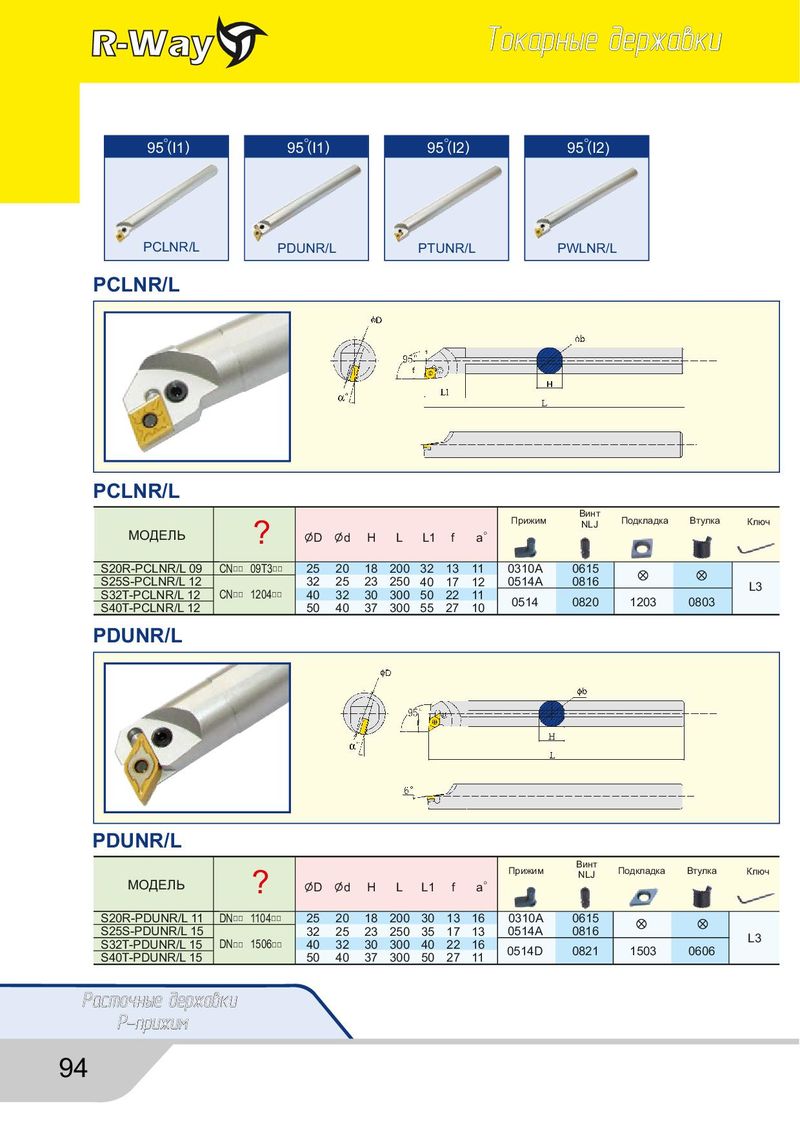

Каталог R-Way токарные державки - страница 94
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
95 (I1) 95 (I1) 95 (I2) 95 (I2)
PCLNR/L PDUNR/L PTUNR/L PWLNR/L
PCLNR/L
PCLNR/L
| МОДЕЛЬ | ? | D | d | H | L | L1 | f a`。` | Прижим | Винт NLJ | Подкладка | Втулка | Ключ |
| S20R-PCLNR/L 09 | CN□□09T3□□ | 25 | 20 | 18 | 200 | 32 | 13 11 | 0310A | 0615 | |||
| S25S-PCLNR/L 12 | 32 | 25 | 23 | 250 | 40 | 17 12 | 0514A | 0816 | L3 | |||
| S32T-PCLNR/L 12 | CN□□1204□□ | 40 | 32 | 30 | 300 | 50 | 22 11 | |||||
| S40T-PCLNR/L 12 | 50 | 40 | 37 | 300 | 55 | 27 10 | 0514 | 0820 | 1203 | 0803 |
PDUNR/L
PDUNR/L
| МОДЕЛЬ | ? | D | d | H | L | L1 | f a`。` | Прижим | Винт NLJ | Подкладка | Втулка | Ключ |
| S20R-PDUNR/L 11 | DN□□1104□□ | 25 | 20 | 18 | 200 | 30 | 13 16 | 0310A | 0615 | |||
| S25S-PDUNR/L 15 | 32 | 25 | 23 | 250 | 35 | 17 13 | 0514A | 0816 | ||||
| S32T-PDUNR/L 15 | DN□□1506□□ | 40 | 32 | 30 | 300 | 40 | 22 16 | L3 | ||||
| S40T-PDUNR/L 15 | 50 | 40 | 37 | 300 | 50 | 27 11 | 0514D | 0821 | 1503 | 0606 |
