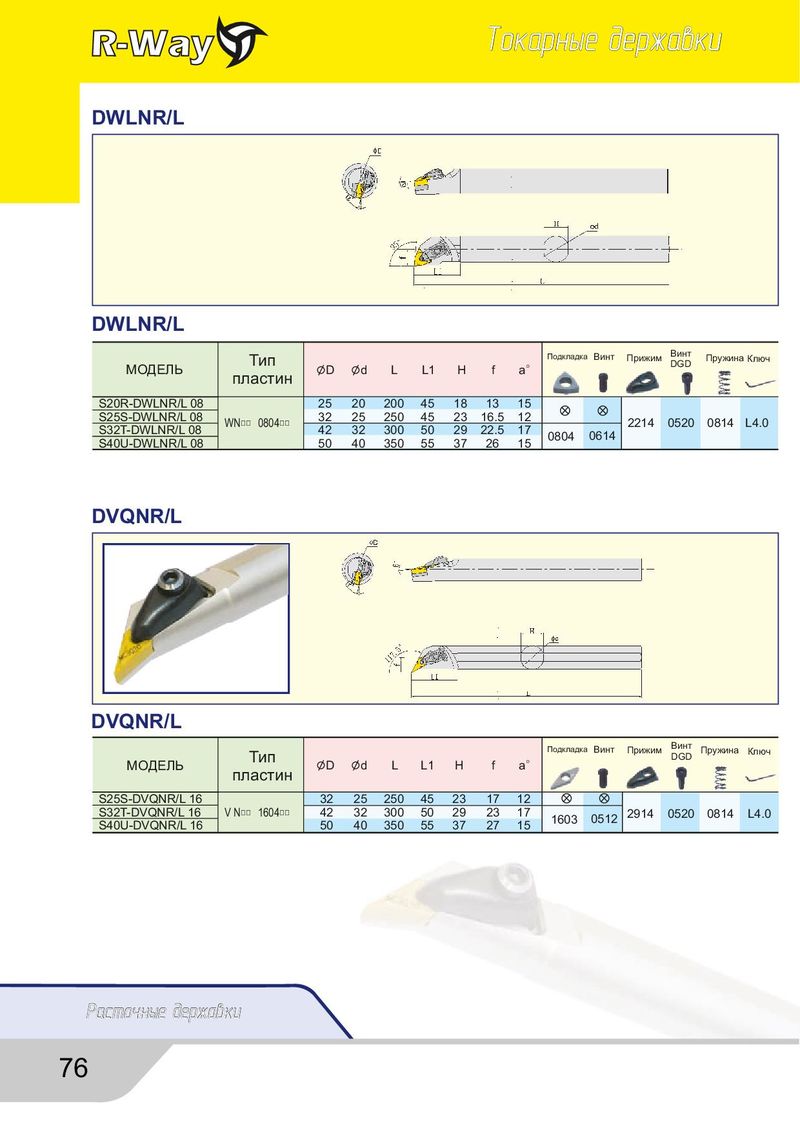

Каталог R-Way токарные державки - страница 76
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
DWLNR/L
DWLNR/L
| МОДЕЛЬ | Тип пластин | D | d | L | L1 | H | f | a`。` | Подкладк | Винт а | Прижим | Винт DGD | Пружин | Ключ а |
| S20R-DWLNR/L 08 | 25 | 20 | 200 | 45 | 18 | 13 | 15 | |||||||
| S25S-DWLNR/L 08 | 32 | 25 | 250 | 45 | 23 | 16.5 | 12 | |||||||
| S32T-DWLNR/L 08 | WN□□0804□□ | 42 | 32 | 300 | 50 | 29 | 22.5 | 17 | 2214 | 0520 | 0814 | L4.0 | ||
| S40U-DWLNR/L 08 | 50 | 40 | 350 | 55 | 37 | 26 | 15 | 0804 | 0614 |
DVQNR/L
DVQNR/L
| МОДЕЛЬ | Тип пластин | D | d | L | L1 | H | f | a`。` | Подкладк | Винт а | Прижим | Винт DGD | Пружина | Ключ |
| S25S-DVQNR/L 16 | 32 | 25 | 250 | 45 | 23 | 17 | 12 | |||||||
| S32T-DVQNR/L 16 | V N□□1604□□ | 42 | 32 | 300 | 50 | 29 | 23 | 17 | 2914 | 0520 | 0814 | L4.0 | ||
| S40U-DVQNR/L 16 | 50 | 40 | 350 | 55 | 37 | 27 | 15 | 1603 | 0512 |
