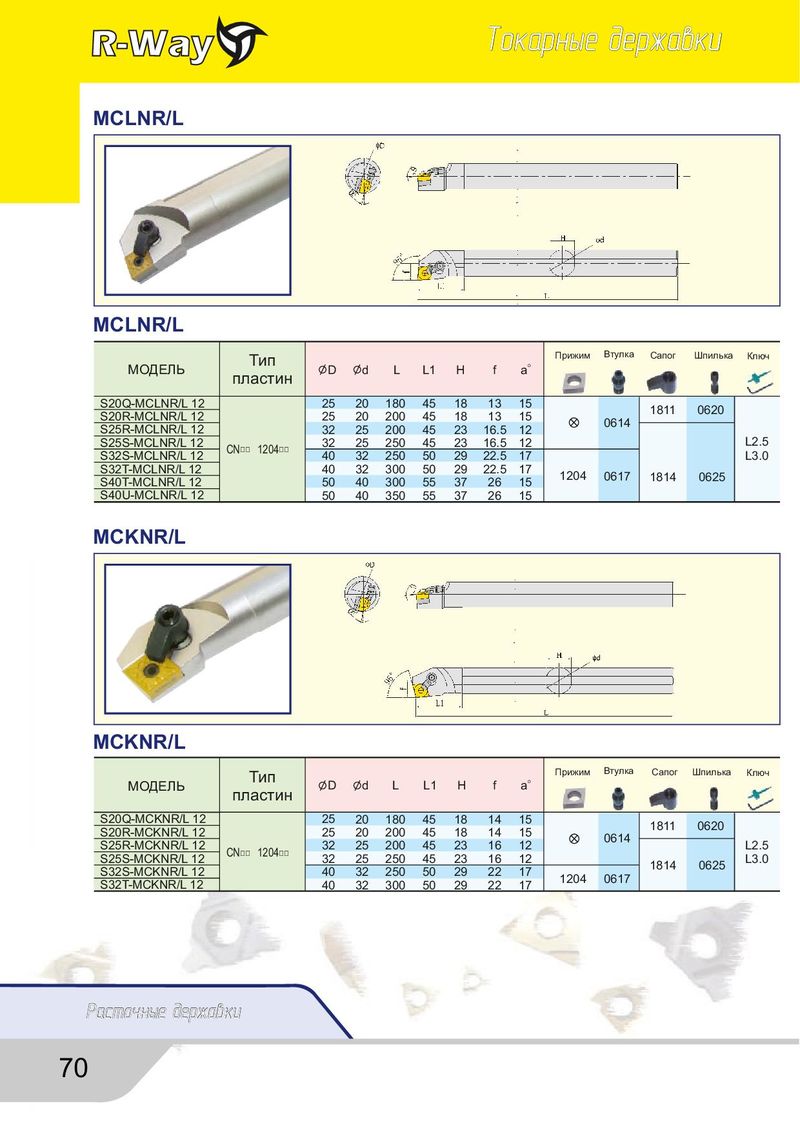

Каталог R-Way токарные державки - страница 70
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
MCLNR/L
MCLNR/L
| МОДЕЛЬ | Тип пластин | D | d | L | L1 | H | f | a`。` | Прижим | Втулка | Сапог | Шпилька | Ключ |
| S20Q-MCLNR/L 12 | 25 | 20 | 180 | 45 | 18 | 13 | 15 | ||||||
| S20R-MCLNR/L 12 | 25 | 20 | 200 | 45 | 18 | 13 | 15 | 0614 | 1811 | 0620 | |||
| S25R-MCLNR/L 12 | 32 | 25 | 200 | 45 | 23 | 16.5 | 12 | ||||||
| S25S-MCLNR/L 12 | CN1204 | 32 | 25 | 250 | 45 | 23 | 16.5 | 12 | L2.5 | ||||
| S32S-MCLNR/L 12 | □□□□ | 40 | 32 | 250 | 50 | 29 | 22.5 | 17 | L3.0 | ||||
| S32T-MCLNR/L 12 | 40 | 32 | 300 | 50 | 29 | 22.5 | 17 | ||||||
| S40T-MCLNR/L 12 | 50 | 40 | 300 | 55 | 37 | 26 | 15 | 1204 | 0617 | 1814 | 0625 | ||
| S40U-MCLNR/L 12 | 50 | 40 | 350 | 55 | 37 | 26 | 15 |
MCKNR/L
MCKNR/L
| Тип | Прижим | Втулка | Сапог | Шпилька | Ключ | ||||||||
| МОДЕЛЬ | пластин | D | d | L | L1 | H | f | a`。` | |||||
| S20Q-MCKNR/L 12 | 25 | 20 | 180 | 45 | 18 | 14 | 15 | 1811 | 0620 | ||||
| S20R-MCKNR/L 12 | 25 | 20 | 200 | 45 | 18 | 14 | 15 | 0614 | |||||
| S25R-MCKNR/L 12 | 32 | 25 | 200 | 45 | 23 | 16 | 12 | L2.5 | |||||
| S25S-MCKNR/L 12 | CN□□1204□□ | 32 | 25 | 250 | 45 | 23 | 16 | 12 | 1814 | 0625 | L3.0 | ||
| S32S-MCKNR/L 12 | 40 | 32 | 250 | 50 | 29 | 22 | 17 | 1204 | |||||
| S32T-MCKNR/L 12 | 40 | 32 | 300 | 50 | 29 | 22 | 17 | 0617 |
