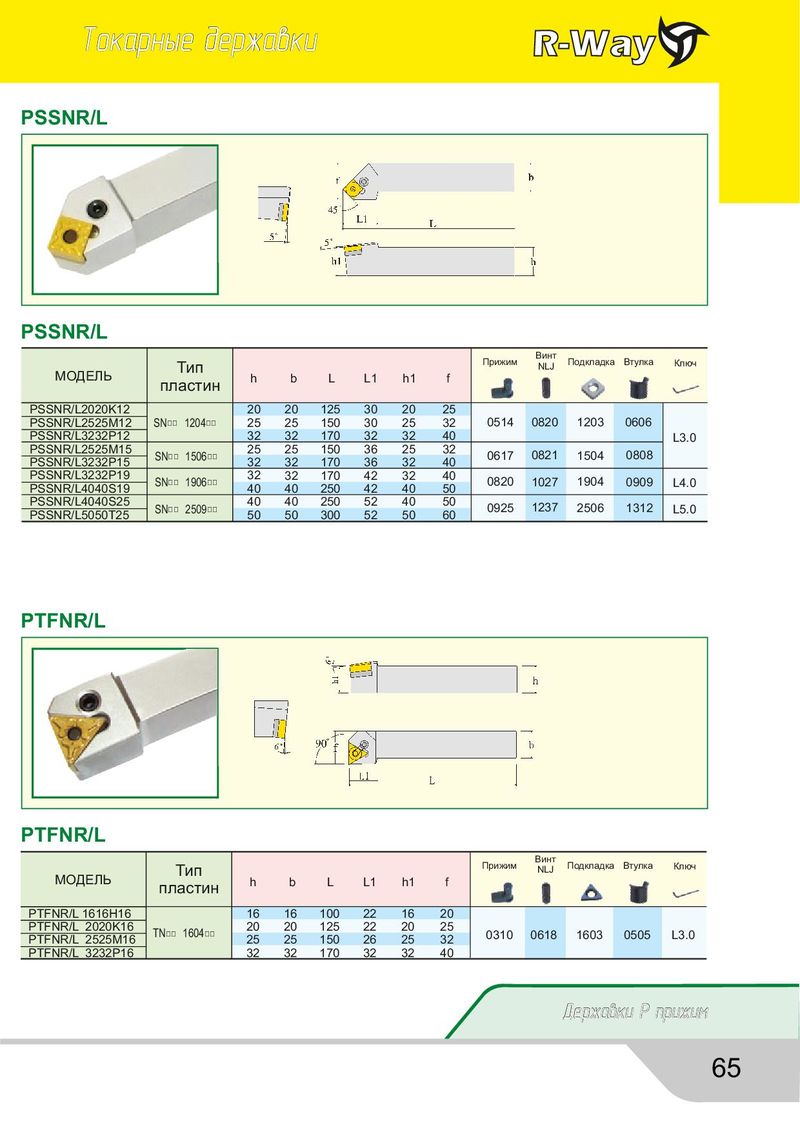

Каталог R-Way токарные державки - страница 65
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
PSSNR/L
PSSNR/L
| МОДЕЛЬ | Тип пластин | h | b | L | L1 | h1 | f | Прижим | Винт NLJ | Подкладка | Втулка | Ключ |
| PSSNR/L2020K12 | 20 | 20 | 125 | 30 | 20 | 25 | ||||||
| PSSNR/L2525M12 | SN□□1204□□ | 25 | 25 | 150 | 30 | 25 | 32 | 0514 | 0820 | 1203 | 0606 | |
| PSSNR/L3232P12 | 32 | 32 | 170 | 32 | 32 | 40 | L3.0 | |||||
| PSSNR/L2525M15 | 25 | 25 | 150 | 36 | 25 | 32 | ||||||
| PSSNR/L3232P15 | SN□□1506□□ | 32 | 32 | 170 | 36 | 32 | 40 | 0617 | 0821 | 1504 | 0808 | |
| PSSNR/L3232P19 | 32 | 32 | 170 | 42 | 32 | 40 | 0820 | 1904 | ||||
| PSSNR/L4040S19 | SN□□1906□□ | 40 | 40 | 250 | 42 | 40 | 50 | 1027 | 0909 | L4.0 | ||
| PSSNR/L4040S25 | 40 | 40 | 250 | 52 | 40 | 50 | ||||||
| PSSNR/L5050T25 | SN□□2509□□ | 50 | 50 | 300 | 52 | 50 | 60 | 0925 | 1237 | 2506 | 1312 | L5.0 |
PTFNR/L
PTFNR/L
| МОДЕЛЬ | Тип пластин | h | b | L | L1 | h1 | f | Прижим | Винт NLJ | Подкладка | Втулка | Ключ |
| PTFNR/L 1616H16 | 16 | 16 | 100 | 22 | 16 | 20 | ||||||
| PTFNR/L 2020K16 | TN1604 | 20 | 20 | 125 | 22 | 20 | 25 | |||||
| PTFNR/L 2525M16 | □□□□ | 25 | 25 | 150 | 26 | 25 | 32 | 0310 | 0618 | 1603 | 0505 | L3.0 |
| PTFNR/L 3232P16 | 32 | 32 | 170 | 32 | 32 | 40 |
