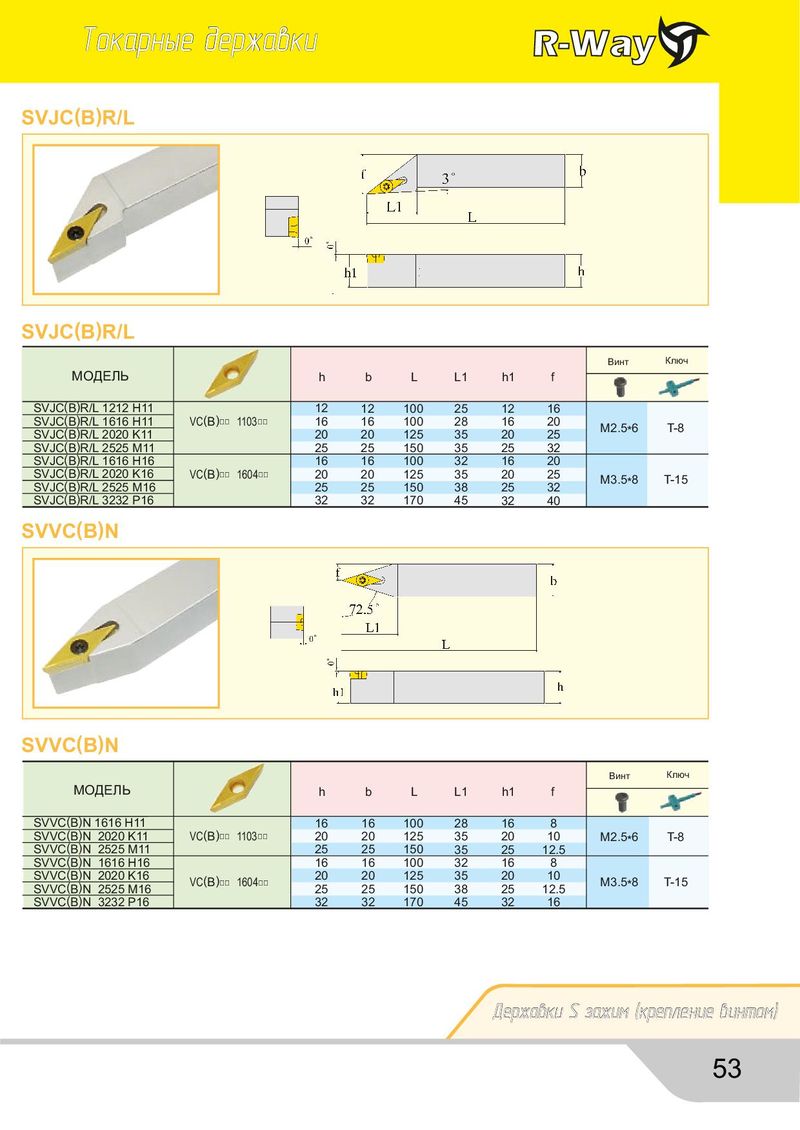

SVJC(B)R/L
SVJC(B)R/L
| МОДЕЛЬ | h | b | L | L1 | h1 | f | Винт | Ключ | |
| SVJC(B)R/L 1212 H11 | 12 | 12 | 100 | 25 | 12 | 16 | |||
| SVJC(B)R/L 1616 H11 | VC(B)□□1103□□ | 16 | 16 | 100 | 28 | 16 | 20 | M256 | T8 |
| SVJC(B)R/L 2020 K11 | 20 | 20 | 125 | 35 | 20 | 25 | . | - | |
| SVJC(B)R/L 2525 M11 | 25 | 25 | 150 | 35 | 25 | 32 | |||
| SVJC(B)R/L 1616 H16 | 16 | 16 | 100 | 32 | 16 | 20 | |||
| SVJC(B)R/L 2020 K16 | VC(B)□□1604□□ | 20 | 20 | 125 | 35 | 20 | 25 | M358 | T-15 |
| SVJC(B)R/L 2525 M16 | 25 | 25 | 150 | 38 | 25 | 32 | . | ||
| SVJC(B)R/L 3232 P16 | 32 | 32 | 170 | 45 | 32 | 40 |
SVVC(B)N
SVVC(B)N
| МОДЕЛЬ | h | b | L | L1 | h1 | f | Винт | Ключ | |
| SVVC(B)N 1616 H11 | 16 | 16 | 100 | 28 | 16 | 8 | |||
| SVVC(B)N 2020 K11 | VC(B)□□1103□□ | 20 | 20 | 125 | 35 | 20 | 10 | M2.56 | T-8 |
| SVVC(B)N 2525 M11 | 25 | 25 | 150 | 35 | 25 | 12.5 | |||
| SVVC(B)N 1616 H16 | 16 | 16 | 100 | 32 | 16 | 8 | |||
| SVVC(B)N 2020 K16 | VC(B)1604 | 20 | 20 | 125 | 35 | 20 | 10 | M358 | T15 |
| SVVC(B)N 2525 M16 | □□□□ | 25 | 25 | 150 | 38 | 25 | 12.5 | . | - |
| SVVC(B)N 3232 P16 | 32 | 32 | 170 | 45 | 32 | 16 |
