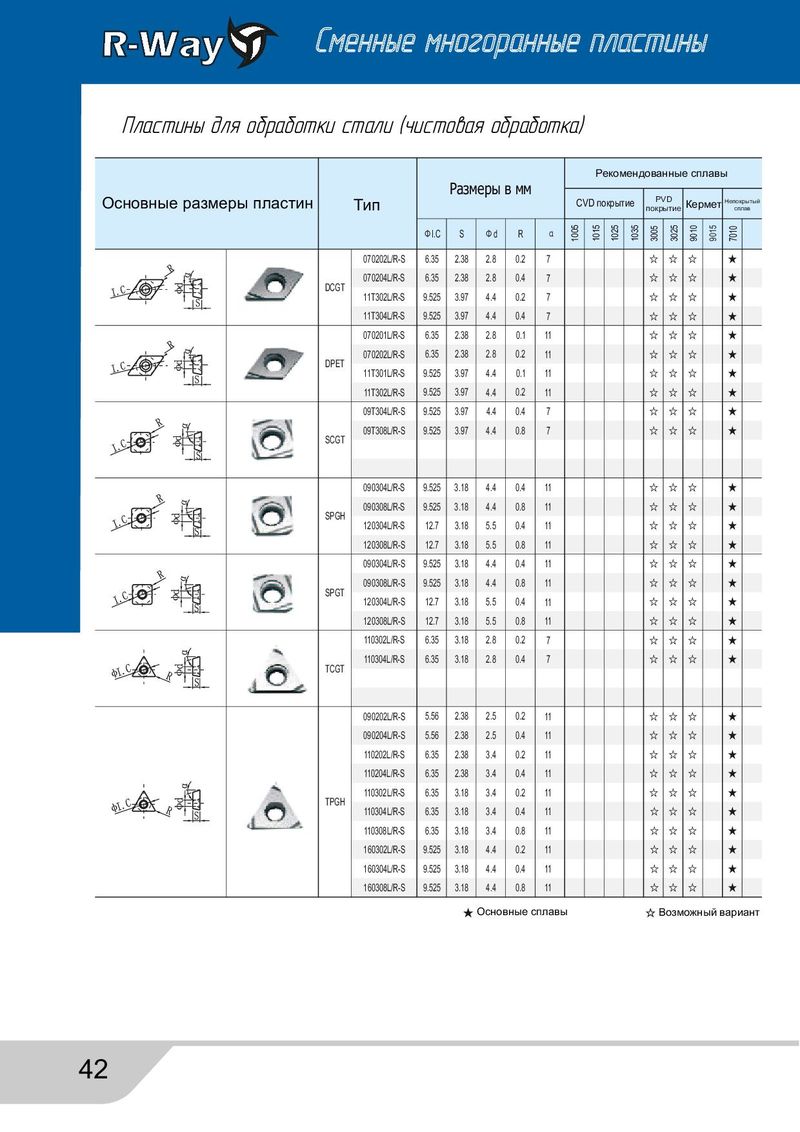

Каталог R-Way сменные многогранные пластины - страница 42
Навигация
Каталог R-Way корпусные фрезы
Каталог R-Way тверосплавные дисковые пилы
Каталог R-Way токарные державки
Общий каталог RightWay
Каталог R-Way резьбонарезание
Ïëàñòèíû äëÿ îáðàáîòêè ñòàëè (÷èñòîâàÿ îáðàáîòêà)
| Разм | еры | в мм | Рекомен | дова | н | ны | е спла | вы | |||||
| Основные размеры пластин | Тип | CVD покрытие | P покр | V ы | D тие | Керм | ет Непокрытый сплав | ||||||
| ΦI.C | S | Φd | R | α | 1005 1015 1025 1035 | 3005 | 3025 | 9010 9015 | 7010 | ||||
| 070202L/R-S | 6.35 | 2.38 | 2.8 | 0.2 | 7 | ☆ | ☆ | ☆ | ★ | ||||
| DCGT | 070204L/R-S 11T302L/R-S | 6.35 9.525 | 2.38 3.97 | 2.8 4.4 | 0.4 0.2 | 7 7 | ☆ ☆ | ☆ ☆ | ☆ ☆ | ★ ★ | |||
| 11T304L/R-S | 9.525 | 3.97 | 4.4 | 0.4 | 7 | ☆ | ☆ | ☆ | ★ | ||||
| 070201L/R-S | 6.35 | 2.38 | 2.8 | 0.1 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| DPET | 070202L/R-S 11T301L/R-S | 6.35 9.525 | 2.38 3.97 | 2.8 4.4 | 0.2 0.1 | 11 11 | ☆ ☆ | ☆ ☆ | ☆ ☆ | ★ ★ | |||
| 11T302L/R-S | 9.525 | 3.97 | 4.4 | 0.2 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 09T304L/R-S | 9.525 | 3.97 | 4.4 | 0.4 | 7 | ☆ | ☆ | ☆ | ★ | ||||
| SCGT | 09T308L/R-S | 9.525 | 3.97 | 4.4 | 0.8 | 7 | ☆ | ☆ | ☆ | ★ | |||
| SPGH | 090304L/R-S 090308L/R-S 120304L/R-S | 9.525 9.525 12.7 | 3.18 3.18 3.18 | 4.4 4.4 5.5 | 0.4 0.8 0.4 | 11 11 11 | ☆ ☆ ☆ | ☆ ☆ ☆ | ☆ ☆ ☆ | ★ ★ ★ | |||
| 120308L/R-S | 12.7 | 3.18 | 5.5 | 0.8 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 090304L/R-S | 9.525 | 3.18 | 4.4 | 0.4 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| SPGT | 090308L/R-S | 9.525 | 3.18 | 4.4 | 0.8 | 11 | ☆ | ☆ | ☆ | ★ | |||
| 120304L/R-S | 12.7 | 3.18 | 5.5 | 0.4 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 120308L/R-S | 12.7 | 3.18 | 5.5 | 0.8 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| TCGT | 110302L/R-S 110304L/R-S | 6.35 6.35 | 3.18 3.18 | 2.8 2.8 | 0.2 0.4 | 7 7 | ☆ ☆ | ☆ ☆ | ☆ ☆ | ★ ★ | |||
| 090202L/R-S | 5.56 | 2.38 | 2.5 | 0.2 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 090204L/R-S | 5.56 | 2.38 | 2.5 | 0.4 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 110202L/R-S | 6.35 | 2.38 | 3.4 | 0.2 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 110204L/R-S | 6.35 | 2.38 | 3.4 | 0.4 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 110302L/R-S | 6.35 | 3.18 | 3.4 | 0.2 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| TPGH | 110304L/R-S | 6.35 | 3.18 | 3.4 | 0.4 | 11 | ☆ | ☆ | ☆ | ★ | |||
| 110308L/R-S | 6.35 | 3.18 | 3.4 | 0.8 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 160302L/R-S | 9.525 | 3.18 | 4.4 | 0.2 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 160304L/R-S | 9.525 | 3.18 | 4.4 | 0.4 | 11 | ☆ | ☆ | ☆ | ★ | ||||
| 160308L/R-S | 9.525 | 3.18 | 4.4 | 0.8 | 11 | ☆ | ☆ | ☆ | ★ |
Основные сплавы Возможный вариант
