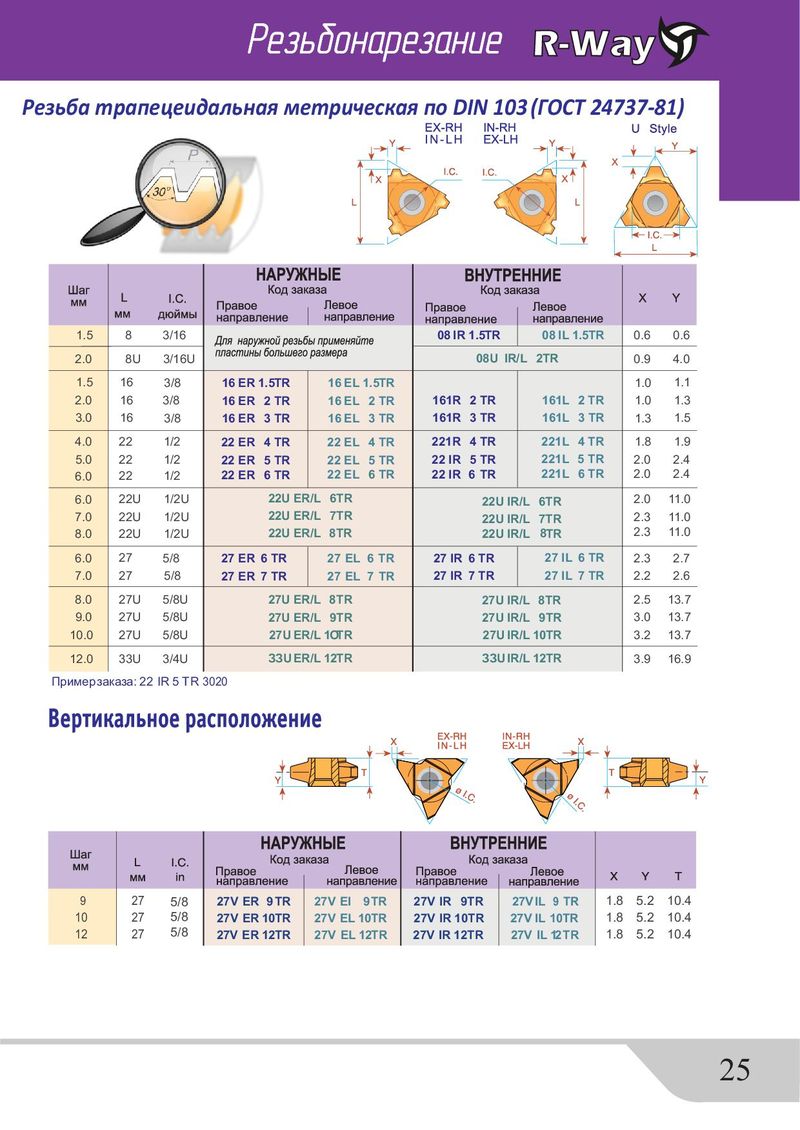

Каталог R-Way резьбонарезание - страница 25
Навигация
Каталог R-Way оснастка
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way свёрла и буры
Каталог R-Way тверосплавные дисковые пилы
Каталог R-Way осевой монолитный инструмент
Резьба трапецеидальная метрическая по DIN 103 (ГОСТ 24737-81)
| 1.5 | 8 | 3/16 | 08 IR | 1.5 TR | 08 IL | 1.5 TR | 0.6 | 0.6 | |||
| 2.0 | 8U | 3/16U | 08U IR/L | 2TR | 0.9 | 4.0 | |||||
| 1.5 | 16 | 3/8 | 16 ER | 1.5 TR | 16 EL 1.5 TR | 1.0 | 1.1 | ||||
| 2.0 | 16 | 3/8 | 16 ER | 2 TR | 16 EL 2 TR | 161R | 2 TR | 161L | 2 TR | 1.0 | 1.3 |
| 3.0 | 16 | 3/8 | 16 ER | 3 TR | 16 EL 3 TR | 161R | 3 TR | 161L | 3 TR | 1.3 | 1.5 |
| 4.0 | 22 | 1/2 | 22 ER | 4 TR | 22 EL 4 TR | 221R | 4 TR | 221L | 4 TR | 1.8 | 1.9 |
| 5.0 | 22 | 1/2 | 22 ER | 5 TR | 22 EL 5 TR | 22 IR | 5 TR | 221L | 5 TR | 2.0 | 2.4 |
| 6.0 | 22 | 1/2 | 22 ER | 6 TR | 22 EL6 TR | 22 IR | 6 TR | 221L | 6 TR | 2.0 | 2.4 |
| 6.0 | 22U | 1/2U | 22U ER | /L 6TR | 22U IR/L | 6TR | 2.0 | 11.0 | |||
| 7.0 | 22U | 1/2U | 22U ER | /L 7TR | 22U IR/L | 7TR | 2.3 | 11.0 | |||
| 8.0 | 22U | 1/2U | 22U ER | /L 8TR | 22U IR/L | 8TR | 2.3 | 11.0 | |||
| 6.0 | 27 | 5/8 | 27 ER | 6 TR | 27 EL 6 TR | 27 IR | 6 TR | 27 IL | 6 TR | 2.3 | 2.7 |
| 7.0 | 27 | 5/8 | 27 ER | 7 TR | 27 EL 7 TR | 27 IR | 7 TR | 27 IL | 7 TR | 2.2 | 2.6 |
| 8.0 | 27U | 5/8U | 27U ER | /L 8 TR | 27U IR/L | 8TR | 2.5 | 13.7 | |||
| 9.0 | 27U | 5/8U | 27U ER | /L 9 TR | 27U IR/L | 9TR | 3.0 | 13.7 | |||
| 10.0 | 27U | 5/8U | 27U ER | /L 1 О TR | 27U IR/L | 10 TR | 3.2 | 13.7 | |||
| 12.0 | 33U | 3/4U | ЗЗU ER | /L 12 TR | ЗЗU IR/L | 12 TR | 3.9 | 16.9 |
Пример заказа: 22 IR 5 TR 3020
| 9 | 27 | 5/8 | 27V ER 9 TR | 27V El 9 TR | 27V IR 9 TR | 27V IL9 TR | 1.8 5.2 | 10.4 |
| 10 | 27 | 5/8 | 27V ER 10 TR | 27V EL 10TR | 27V IR 10TR | 27VIL10 TR | 1.8 5.2 | 10.4 |
| 12 | 27 | 5/8 | 27V ER 12 TR | 27V EL 12 TR | 27V IR 12TR | 27V IL 12 TR | 1.8 5.2 | 10.4 |
