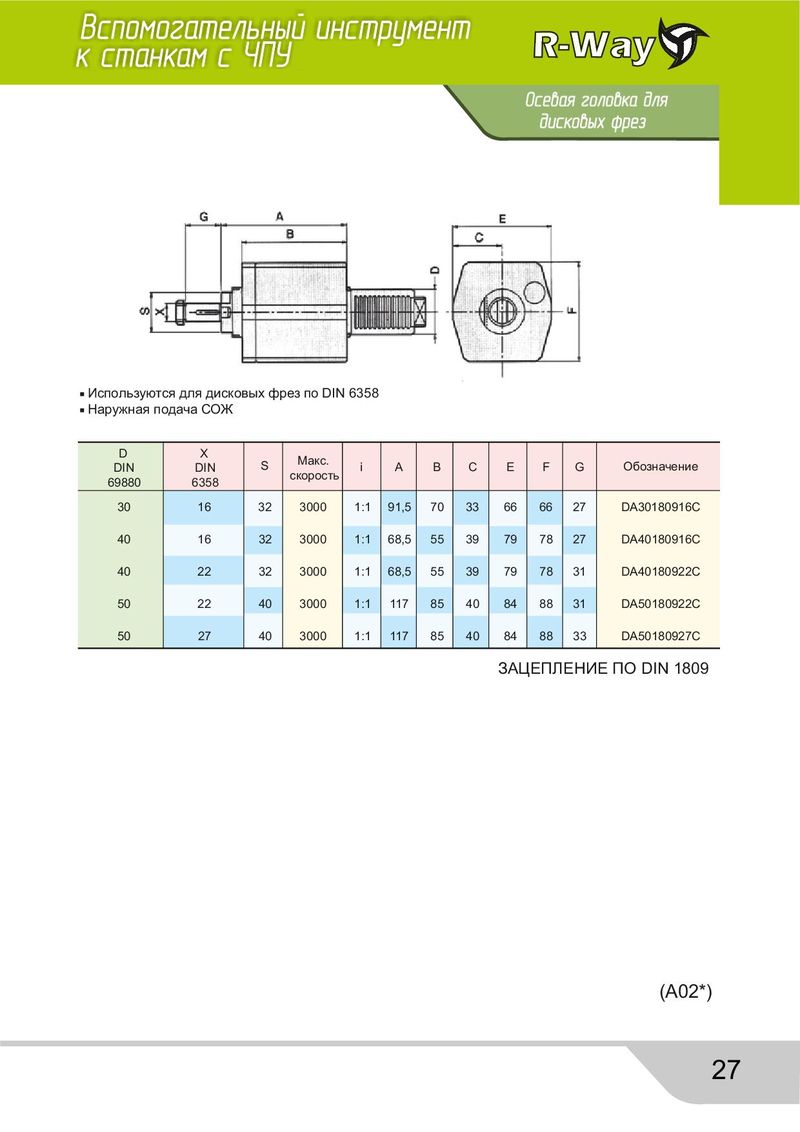

Îñåâàÿ ãîëîâêà äëÿÎñåâàÿ ãîëîâêà äëÿÎñåâàÿ ãîëîâêà äëÿ
äèñêîâûõ ôðåçäèñêîâûõ ôðåçäèñêîâûõ ôðåç
- Используются для дисковых фрез по DIN 6358
- Наружная подача СОЖ
| D DIN 69880 | X DIN 6358 | S | Макс. скорость | i | A | B | C | E | F | G | Обозначение |
| 30 | 16 | 32 | 3000 | 1:1 | 91,5 | 70 | 33 | 66 | 66 | 27 | DA30180916C |
| 40 | 16 | 32 | 3000 | 1:1 | 68,5 | 55 | 39 | 79 | 78 | 27 | DA40180916C |
| 40 | 22 | 32 | 3000 | 1:1 | 68,5 | 55 | 39 | 79 | 78 | 31 | DA40180922C |
| 50 | 22 | 40 | 3000 | 1:1 | 117 | 85 | 40 | 84 | 88 | 31 | DA50180922C |
| 50 | 27 | 40 | 3000 | 1:1 | 117 | 85 | 40 | 84 | 88 | 33 | DA50180927C |
