Каталог R-Way осевой монолитный инструмент - страница 44

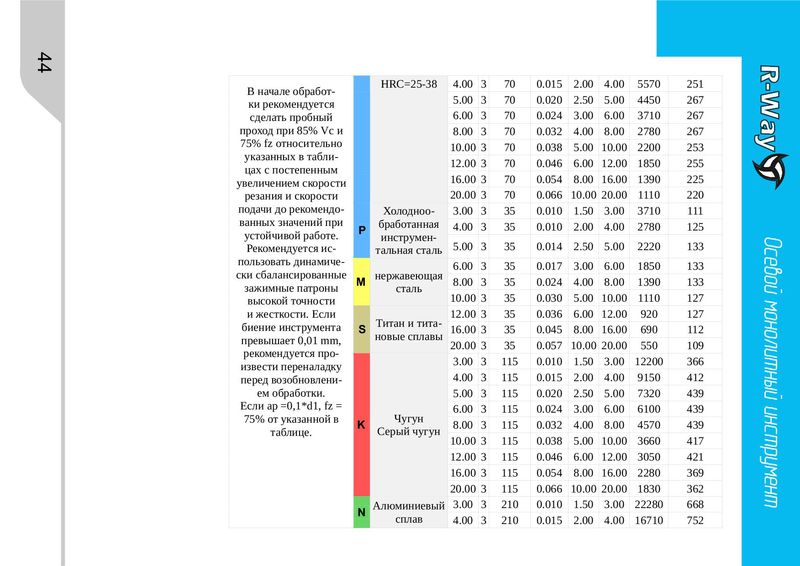

44 В начале обработ- HRC=25-38 4.00 3 70 0.015 2.00 4.00 5570 251 ки рекомендуется 5.00 3 70 0.020 2.50 5.00 4450 267 сделать пробный 6.00 3 70 0.024 3.00 6.00 3710 267 проход при 85% Vc и 8.00 3 70 0.032 4.00 8.00 2780 267 75% fz относительно 10.00 3 70 0.038 5.00 10.00 2200 253 указанных в табли- 12.00 3 70 0.046 6.00 12.00 1850 255 цах с постепенным увеличением скорости 16.00 3 70 0.054 8.00 16.00 1390 225 резания и скорости 20.00 3 70 0.066 10.00 20.00 1110 220 подачи до рекомендо- Холодноо- 3.00 3 35 0.010 1.50 3.00 3710 111 ванных значений при бработанная 4.00 3 35 0.010 2.00 4.00 2780 125 устойчивой работе. P инструмен- Рекомендуется ис- тальная сталь 5.00 3 35 0.014 2.50 5.00 2220 133 пользовать динамиче- 6.00 3 35 0.017 3.00 6.00 1850 133 ски сбалансированные M нержавеющая 8.00 3 35 0.024 4.00 8.00 1390 133 зажимные патроны сталь высокой точности 10.00 3 35 0.030 5.00 10.00 1110 127 и жесткости. Если 12.00 3 35 0.036 6.00 12.00 920 127 биение инструмента S Титан и тита- 16.00 3 35 0.045 8.00 16.00 690 112 превышает 0,01 mm, новые сплавы 20.00 3 35 0.057 10.00 20.00 550 109 рекомендуется про- извести переналадку 3.00 3 115 0.010 1.50 3.00 12200 366 перед возобновлени- 4.00 3 115 0.015 2.00 4.00 9150 412 ем обработки. 5.00 3 115 0.020 2.50 5.00 7320 439 Если ap =0,1*d1, fz = 6.00 3 115 0.024 3.00 6.00 6100 439 75% от указанной в K Чугун 8.00 3 115 0.032 4.00 8.00 4570 439 таблице. Серый чугун 10.00 3 115 0.038 5.00 10.00 3660 417 12.00 3 115 0.046 6.00 12.00 3050 421 16.00 3 115 0.054 8.00 16.00 2280 369 20.00 3 115 0.066 10.00 20.00 1830 362 Алюминиевый 3.00 3 210 0.010 1.50 3.00 22280 668 N сплав 4.00 3 210 0.015 2.00 4.00 16710 752
