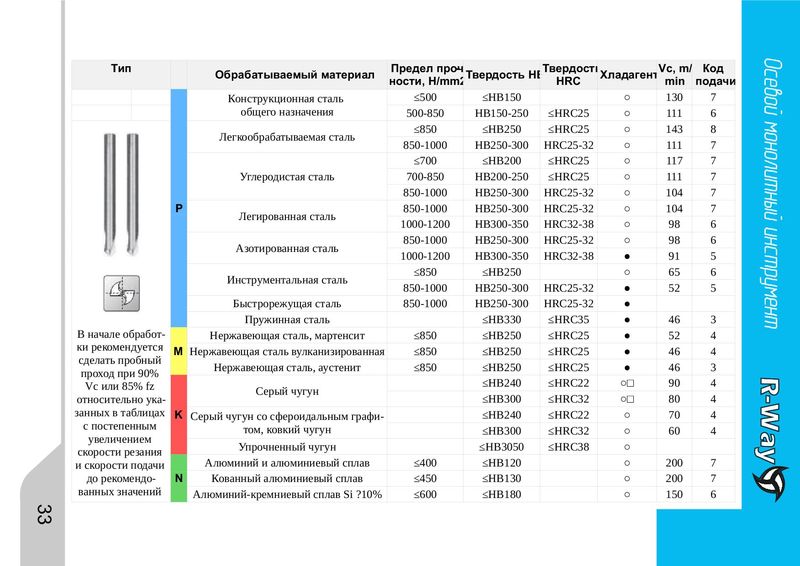

Тип Обрабатываемый материал Предел про-ч Твердость Vc, m/ Код Твердость HB Хладагент ности, Н/mm2 HRC min подачи Конструкционная сталь ≤500 ≤HB150 ○ 130 7 общего назначения 500-850 HB150-250 ≤HRC25 ○ 111 6 ≤850 ≤HB250 ≤HRC25 ○ 143 8 Легкообрабатываемая сталь 850-1000 HB250-300 HRC25-32 ○ 111 7 ≤700 ≤HB200 ≤HRC25 ○ 117 7 Углеродистая сталь 700-850 HB200-250 ≤HRC25 ○ 111 7 850-1000 HB250-300 HRC25-32 ○ 104 7 P 850-1000 HB250-300 HRC25-32 ○ 104 7 Легированная сталь 1000-1200 HB300-350 HRC32-38 ○ 98 6 850-1000 HB250-300 HRC25-32 ○ 98 6 Азотированная сталь 1000-1200 HB300-350 HRC32-38 ● 91 5 ≤850 ≤HB250 ○ 65 6 Инструментальная сталь 850-1000 HB250-300 HRC25-32 ● 52 5 Быстрорежущая сталь 850-1000 HB250-300 HRC25-32 ● Пружинная сталь ≤HB330 ≤HRC35 ● 46 3 В начале обработ- Нержавеющая сталь, мартенсит ≤850 ≤HB250 ≤HRC25 ● 52 4 ки рекомендуется M Нержавеющая сталь вулканизированная ≤850 ≤HB250 ≤HRC25 ● 46 4 сделать пробный Нержавеющая сталь, аустенит ≤850 ≤HB250 ≤HRC25 ● 46 3 проход при 90% Vc или 85% fz ≤HB240 ≤HRC22 ○□ 90 4 Серый чугун относительно ука- ≤HB300 ≤HRC32 ○□ 80 4 занных в таблицах K Серый чугун со сфероидальным графи- ≤HB240 ≤HRC22 ○ 70 4 с постепенным том, ковкий чугун ≤HB300 ≤HRC32 ○ 60 4 увеличением скорости резания Упрочненный чугун ≤HB3050 ≤HRC38 ○ и скорости подачи Алюминий и алюминиевый сплав ≤400 ≤HB120 ○ 200 7 до рекомендо- N Кованный алюминиевый сплав ≤450 ≤HB130 ○ 200 7 ванных значений Алюминий-кремниевый сплав Si ?10% ≤600 ≤HB180 ○ 150 6 33
