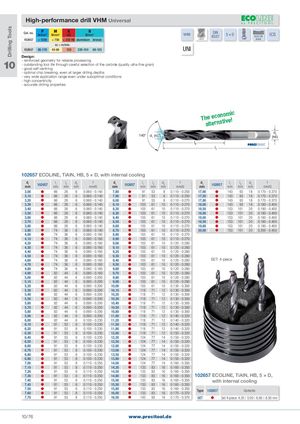

Общий каталог PRECITOOL

Cat. no. 102657	P N/mm2 < 1200	M N/mm2 < 750	K HB N N/mm2 250 HB aluminium bronze	VHM	coated	DIN 6537	5 × D	140°	6535 HB shank	ICS
102657	85-170	vc = m/ 45-60	min. 120 220-310 80-125	UNI

Design: 10 - reinforced geometry for reliable processing - outstanding tool life through careful selection of the carbide (quality ultra-fine grain) - good self-centring - optimal chip breaking, even at larger drilling depths - very wide application range even under suboptimal conditions - high concentricity - accurate drilling properties

The economic

alternative!

d 140° d (m7) (h6)2 1

102657 ECOLINE, TiAlN, HB, 5 × D, with internal cooling

d1 mm	102657	l1 mm	l2 mm	d2 mm	f mm/U	d1 mm	102657	l1 mm	l2 mm	d2 mm	f mm/U	d1 mm 102657 l1 mm l2 mm d2 mm f mm/U
3,00		66	28	6	0�060 - 0�140	7,80		91	53	8	0�110 - 0�250	17,00  143 93 18 0�170 - 0�370
3,10		66	28	6	0�060 - 0�140	7,90		91	53	8	0�110 - 0�250	17,50  143 93 18 0�170 - 0�370
3,20		66	28	6	0�060 - 0�140	8,00		91	53	8	0�110 - 0�270	17,80  143 93 18 0�170 - 0�370
3,30		66	28	6	0�060 - 0�140	8,10		103	61	10	0�110 - 0�270	18,00  143 93 18 0�180 - 0�400
3,40		66	28	6	0�060 - 0�140	8,20		103	61	10	0�110 - 0�270	18,50  153 101 20 0�180 - 0�400
3,50		66	28	6	0�060 - 0�140	8,30		103	61	10	0�110 - 0�270	18,80  153 101 20 0�180 - 0�400
3,60		66	28	6	0�060 - 0�140	8,40		103	61	10	0�110 - 0�270	19,00  153 101 20 0�180 - 0�400
3,70		66	28	6	0�060 - 0�140	8,50		103	61	10	0�110 - 0�270	19,50  153 101 20 0�180 - 0�400
3,80		66	28	6	0�060 - 0�140	8,60		103	61	10	0�110 - 0�270	19,80  153 101 20 0�180 - 0�400
3,90		74	36	6	0�060 - 0�140	8,70		103	61	10	0�110 - 0�270	20,00  153 101 20 0�200 - 0�450
4,00		74	36	6	0�080 - 0�160	8,80		103	61	10	0�110 - 0�270
4,10		74	36	6	0�080 - 0�160	8,90		103	61	10	0�110 - 0�270
4,20		74	36	6	0�080 - 0�160	9,00		103	61	10	0�120 - 0�280
4,30		74	36	6	0�080 - 0�160	9,10		103	61	10	0�120 - 0�280
4,40		74	36	6	0�080 - 0�160	9,20		103	61	10	0�120 - 0�280
4,50		74	36	6	0�080 - 0�160	9,30		103	61	10	0�120 - 0�280
4,60		74	36	6	0�080 - 0�160	9,40		103	61	10	0�120 - 0�280	SET: 4-piece
4,70		74	36	6	0�080 - 0�160	9,50		103	61	10	0�120 - 0�280
4,80		74	36	6	0�080 - 0�160	9,60		103	61	10	0�120 - 0�280
4,90		82	44	6	0�080 - 0�160	9,70		103	61	10	0�120 - 0�280
5,00		82	44	6	0�090 - 0�200	9,80		103	61	10	0�120 - 0�280
5,10		82	44	6	0�090 - 0�200	9,90		103	61	10	0�120 - 0�280
5,20		82	44	6	0�090 - 0�200	10,00		103	61	10	0�130 - 0�300
5,30		82	44	6	0�090 - 0�200	10,10		118	71	12	0�130 - 0�300
5,40		82	44	6	0�090 - 0�200	10,20		118	71	12	0�130 - 0�300
5,50		82	44	6	0�090 - 0�200	10,30		118	71	12	0�130 - 0�300
5,60		82	44	6	0�090 - 0�200	10,40		118	71	12	0�130 - 0�300
5,70		82	44	6	0�090 - 0�200	10,50		118	71	12	0�130 - 0�300
5,80		82	44	6	0�090 - 0�200	10,80		118	71	12	0�130 - 0�300
5,90		82	44	6	0�090 - 0�200	11,00		118	71	12	0�140 - 0�320
6,00		82	44	6	0�100 - 0�230	11,20		118	71	12	0�140 - 0�320
6,10		91	53	8	0�100 - 0�230	11,50		118	71	12	0�140 - 0�320
6,20		91	53	8	0�100 - 0�230	11,80		118	71	12	0�140 - 0�320
6,30		91	53	8	0�100 - 0�230	12,00		118	71	12	0�150 - 0�320
6,40		91	53	8	0�100 - 0�230	12,20		124	77	14	0�150 - 0�320
6,50		91	53	8	0�100 - 0�230	12,50		124	77	14	0�150 - 0�320
6,60		91	53	8	0�100 - 0�230	12,80		124	77	14	0�150 - 0�320
6,70		91	53	8	0�100 - 0�230	13,00		124	77	14	0�150 - 0�320
6,80		91	53	8	0�100 - 0�230	13,50		124	77	14	0�150 - 0�320
6,90		91	53	8	0�100 - 0�230	13,80		124	77	14	0�150 - 0�320
7,00		91	53	8	0�110 - 0�250	14,00		124	77	14	0�160 - 0�350
7,10		91	53	8	0�110 - 0�250	14,20		133	83	16	0�160 - 0�350
7,20		91	53	8	0�110 - 0�250	14,50		133	83	16	0�160 - 0�350
7,30		91	53	8	0�110 - 0�250	14,80		133	83	16	0�160 - 0�350	102657 ECOLINE, TiAlN, HB, 5 × D,
7,40		91	53	8	0�110 - 0�250	15,00		133	83	16	0�160 - 0�350	with internal cooling
7,45		91	53	8	0�110 - 0�250	15,50		133	83	16	0�160 - 0�350
7,50		91	53	8	0�110 - 0�250	15,80		133	83	16	0�160 - 0�350	Te 102657 Contents
7,60		91	53	8	0�110 - 0�250	16,00		133	83	16	0�170 - 0�370	yp
7,70		91	53	8	0�110 - 0�250	16,50		143	93	18	0�170 - 0�370	SET  Set 4-piece: 4�20	5�00	6�80	8�50 mm
