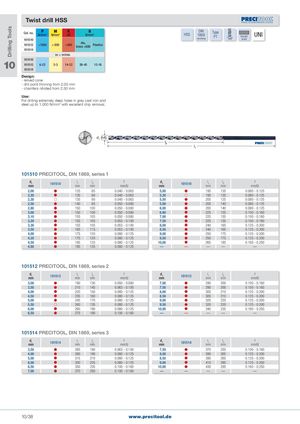

Cat. no. HSS 1869

N/mm2	N/mm2	HB	N/mm2	PT
					Straight

101510		overlong	130°	shank
	Alu,

101512	<1000	< 850	<300
				brass <600 Plastics
101514
		vc = m/min.
10 101510
101512	6-22	2-3	14-22	12-18 26-45

101514 Design: - relived cone - drill point thinning from 2.00 mm

- chamfers nitrided from 2.50 mm

Use: For drilling extremely deep holes in grey cast iron and steel up to 1,000 N/mm2 with excellent chip removal.

d (h8) 1

101510 PRECITOOL, DIN 1869, series 1

d1 mm	101510	l1 mm	l2 mm	f mm	/U d1 mm	101510	l1 mm	l2 mm	f mm/U
2,00		125	85	0�040 -	0�063 5,00		195	135	0�080 - 0�125
2,20		135	90	0�040 -	0�063 5,20		195	135	0�080 - 0�125
2,30		135	90	0�040 -	0�063 5,50		205	125	0�080 - 0�125
2,50		140	95	0�050 -	0�080 5,80		205	140	0�080 - 0�125
2,80		150	100	0�050 -	0�080 6,00		205	140	0�080 - 0�125
3,00		150	100	0�050 -	0�080 6,80		225	155	0�100 - 0�160
3,10		155	105	0�050 -	0�080 7,00		225	155	0�100 - 0�160
3,20		155	105	0�053 -	0�100 7,50		225	155	0�100 - 0�160
3,30		155	105	0�053 -	0�100 8,00		240	165	0�125 - 0�200
3,50		165	115	0�053 -	0�100 8,50		240	165	0�125 - 0�200
4,00		175	120	0�080 -	0�125 9,00		250	175	0�125 - 0�200
4,20		175	120	0�080 -	0�125 9,50		250	175	0�125 - 0�200
4,50		185	125	0�080 -	0�125 10,00		265	185	0�160 - 0�250
4,80		195	135	0�080 -	0�125 —	—	—	—	—

101512 PRECITOOL, DIN 1869, series 2

d1 mm	101512	l1 mm	l2 mm	f mm	/U d1 mm	101512	l1 mm	l2 mm	f mm/U
3,00		190	130	0�050 -	0�080 7,00		290	200	0�100 - 0�160
3,50		210	145	0�063 -	0�100 7,50		290	200	0�100 - 0�160
4,00		220	150	0�080 -	0�125 8,00		305	210	0�125 - 0�200
4,50		235	160	0�080 -	0�125 8,50		305	210	0�125 - 0�200
5,00		245	170	0�080 -	0�125 9,00		320	220	0�125 - 0�200
5,50		260	135	0�080 -	0�125 9,50		320	220	0�125 - 0�200
6,00		260	180	0�080 -	0�125 10,00		340	235	0�160 - 0�250
6,50		275	190	0�100 -	0�160 —	—	—	—	—

101514 PRECITOOL, DIN 1869, series 3

d1 mm	101514	l1 mm	l2 mm	f mm	/U d1 mm	101514	l1 mm	l2 mm	f mm/U
3,50		265	180	0�063 -	0�100 7,50		370	250	0�100 - 0�160
4,00		280	190	0�080 -	0�125 8,00		390	265	0�125 - 0�200
5,00		315	210	0�080 -	0�125 8,50		390	265	0�125 - 0�200
6,00		330	225	0�080 -	0�125 9,00		410	280	0�125 - 0�200
6,50		350	235	0�100 -	0�160 10,00		430	295	0�160 - 0�250
7,00		370	250	0�100 -	0�160 —	—	—	—	—
