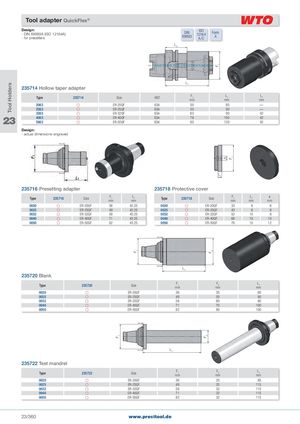

Общий каталог PRECITOOL - страница 365

- DIN 69893A (ISO 12164A)	DIN		Form
- for presetters	69893	A/C	A

L 2

L 235714 Hollow taper adapter 1

Type	235714			F	L	L
		Size	HST	1	1	²
				mm	mm	mm
2063		ER-20QF	63A	50	85	—
2563		ER-25QF	63A	50	90	—
23 3263		ER-32QF	63A	63	90	42
4063		ER-40QF	63A	78	100	42
5063		ER-50QF	63A	85	120	42

Design: - actual dimensions engraved

L 1

235716 Presetting adapter 235718 Protective cover

			F		L				F	L	a
Type	235716	Size	1		1	Type	235718	Size	1	1
			mm		mm				mm	mm	mm
0020		ER-20QF	36	42�25		0020		ER-20QF	33	6	6
0025		ER-25QF	49	42�25		0025		ER-25QF	43	6	6
0032		ER-32QF	58	45�25		0032		ER-32QF	52	10	8
0040		ER-40QF	71	43�25		0040		ER-40QF	66	10	10
0050		ER-50QF	82	43�25		0050		ER-50QF	76	10	12

Blank		L1 F1	F2
Type	235720	Size F1 mm	F2 mm	L1 mm
0020		ER-20QF 36	35	60
0025		ER-25QF 49	50	80
0032		ER-32QF 58	60	80
0040		ER-40QF 71	70	100
0050		ER-50QF 82	80	100

L 1

235722 Test mandrel

Type	235722	Size	F1 mm	F2 mm	L1 mm
0020		ER-20QF	36	20	85
0025		ER-25QF	49	25	115
0032		ER-32QF	58	32	115
0040		ER-40QF	71	32	115
0050		ER-50QF	82	32	115
