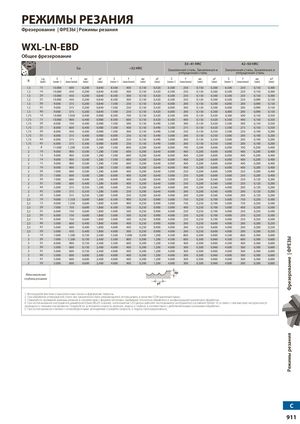

Режимы резания
Фрезерование | ФРЕЗЫ | Режимы резания
WXL-LN-EBD — Общее фрезерование (продолжение)
| R | Lg (мм) | Cu | ~32 HRC | 33~41 HRC Закаленная сталь, закаленная и отпущенная сталь |
42~50 HRC Закаленная сталь, закаленная и отпущенная сталь |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S (мин-1) | F (мм/мин) | ap (мм) | pf (мм) | S (мин-1) | F (мм/мин) | ap (мм) | pf (мм) | S (мин-1) | F (мм/мин) | ap (мм) | pf (мм) | S (мин-1) | F (мм/мин) | ap (мм) | pf (мм) | ||
| 0,75 | 12 | 17.000 | 450 | 0,120 | 0,240 | 15.000 | 300 | 0,080 | 0,120 | 12.000 | 250 | 0,080 | 0,090 | 12.000 | 250 | 0,050 | 0,060 |
| 0,75 | 14 | 17.000 | 450 | 0,120 | 0,240 | 15.000 | 300 | 0,080 | 0,120 | 12.000 | 250 | 0,080 | 0,090 | 12.000 | 250 | 0,050 | 0,060 |
| 0,75 | 16 | 13.000 | 300 | 0,090 | 0,180 | 12.000 | 200 | 0,060 | 0,100 | 9.500 | 150 | 0,060 | 0,070 | 9.500 | 150 | 0,010 | 0,030 |
| 0,75 | 18 | 13.000 | 300 | 0,090 | 0,180 | 12.000 | 200 | 0,060 | 0,100 | 9.500 | 150 | 0,060 | 0,070 | 9.500 | 150 | 0,010 | 0,030 |
| 0,75 | 20 | 13.000 | 300 | 0,090 | 0,180 | 12.000 | 200 | 0,060 | 0,100 | 9.500 | 150 | 0,060 | 0,070 | 9.500 | 150 | 0,010 | 0,030 |
| 0,75 | 22 | 13.000 | 300 | 0,090 | 0,180 | 12.000 | 200 | 0,060 | 0,100 | 9.500 | 150 | 0,060 | 0,070 | 9.500 | 150 | 0,010 | 0,030 |
| 0,75 | 30 | 13.000 | 300 | 0,090 | 0,180 | 12.000 | 200 | 0,060 | 0,100 | 9.500 | 150 | 0,060 | 0,070 | 9.500 | 150 | 0,010 | 0,030 |
| 0,8 | 4 | 20.000 | 900 | 0,120 | 0,320 | 14.000 | 600 | 0,080 | 0,160 | 11.000 | 500 | 0,080 | 0,130 | 11.000 | 350 | 0,080 | 0,100 |
| 0,8 | 8 | 16.500 | 450 | 0,120 | 0,320 | 14.000 | 300 | 0,080 | 0,160 | 11.000 | 250 | 0,080 | 0,130 | 11.000 | 250 | 0,080 | 0,100 |
| 0,8 | 12 | 16.500 | 450 | 0,120 | 0,240 | 14.000 | 300 | 0,080 | 0,120 | 11.000 | 250 | 0,080 | 0,080 | 11.000 | 250 | 0,050 | 0,050 |
| 0,8 | 16 | 11.500 | 300 | 0,120 | 0,240 | 11.000 | 200 | 0,080 | 0,120 | 9.000 | 150 | 0,080 | 0,080 | 9.000 | 150 | 0,050 | 0,050 |
| 0,8 | 20 | 11.500 | 300 | 0,090 | 0,200 | 11.000 | 200 | 0,060 | 0,120 | 9.000 | 150 | 0,060 | 0,075 | 9.000 | 150 | 0,015 | 0,030 |
| 0,9 | 8 | 16.500 | 600 | 0,130 | 0,360 | 14.000 | 400 | 0,090 | 0,180 | 11.000 | 300 | 0,090 | 0,160 | 11.000 | 300 | 0,090 | 0,120 |
| 0,9 | 12 | 16.500 | 600 | 0,130 | 0,360 | 14.000 | 400 | 0,090 | 0,180 | 11.000 | 300 | 0,090 | 0,160 | 11.000 | 300 | 0,090 | 0,120 |
| 0,9 | 16 | 16.500 | 600 | 0,130 | 0,270 | 14.000 | 400 | 0,090 | 0,140 | 11.000 | 300 | 0,090 | 0,120 | 11.000 | 300 | 0,050 | 0,060 |
| 0,9 | 20 | 11.000 | 300 | 0,100 | 0,220 | 11.000 | 200 | 0,060 | 0,130 | 8.000 | 200 | 0,060 | 0,080 | 8.000 | 200 | 0,020 | 0,030 |
| 1 | 3 | 16.500 | 1.350 | 0,150 | 0,560 | 16.500 | 900 | 0,100 | 0,280 | 13.500 | 800 | 0,100 | 0,280 | 13.500 | 700 | 0,100 | 0,200 |
| 1 | 4 | 16.500 | 1.050 | 0,150 | 0,560 | 16.500 | 700 | 0,100 | 0,280 | 13.500 | 500 | 0,100 | 0,280 | 13.500 | 500 | 0,100 | 0,200 |
| 1 | 6 | 16.500 | 1.050 | 0,150 | 0,560 | 16.500 | 700 | 0,100 | 0,280 | 13.500 | 500 | 0,100 | 0,280 | 13.500 | 500 | 0,100 | 0,200 |
| 1 | 8 | 16.500 | 1.050 | 0,150 | 0,560 | 16.500 | 700 | 0,100 | 0,280 | 13.500 | 500 | 0,100 | 0,280 | 13.500 | 500 | 0,100 | 0,200 |
| 1 | 10 | 14.000 | 750 | 0,150 | 0,560 | 13.000 | 500 | 0,100 | 0,280 | 10.000 | 300 | 0,100 | 0,280 | 10.000 | 300 | 0,100 | 0,200 |
| 1 | 12 | 14.000 | 750 | 0,150 | 0,560 | 13.000 | 500 | 0,100 | 0,280 | 10.000 | 300 | 0,100 | 0,280 | 10.000 | 300 | 0,100 | 0,200 |
| 1 | 14 | 14.000 | 750 | 0,150 | 0,560 | 13.000 | 500 | 0,100 | 0,280 | 10.000 | 300 | 0,100 | 0,280 | 10.000 | 300 | 0,100 | 0,200 |
| 1 | 16 | 14.000 | 750 | 0,150 | 0,420 | 13.000 | 500 | 0,100 | 0,210 | 10.000 | 300 | 0,100 | 0,180 | 10.000 | 300 | 0,060 | 0,100 |
| 1 | 18 | 14.000 | 750 | 0,150 | 0,420 | 13.000 | 500 | 0,100 | 0,210 | 10.000 | 300 | 0,100 | 0,180 | 10.000 | 300 | 0,060 | 0,100 |
| 1 | 20 | 11.000 | 375 | 0,150 | 0,420 | 10.000 | 250 | 0,100 | 0,210 | 8.000 | 200 | 0,100 | 0,180 | 8.000 | 200 | 0,060 | 0,100 |
| 1 | 22 | 11.000 | 375 | 0,150 | 0,420 | 10.000 | 250 | 0,100 | 0,210 | 8.000 | 200 | 0,100 | 0,180 | 8.000 | 200 | 0,060 | 0,100 |
| 1 | 25 | 11.000 | 375 | 0,150 | 0,420 | 10.000 | 250 | 0,100 | 0,210 | 8.000 | 200 | 0,100 | 0,180 | 8.000 | 200 | 0,060 | 0,100 |
| 1 | 30 | 11.000 | 375 | 0,150 | 0,420 | 10.000 | 250 | 0,100 | 0,210 | 8.000 | 200 | 0,100 | 0,180 | 8.000 | 200 | 0,060 | 0,100 |
| 1 | 35 | 10.000 | 375 | 0,150 | 0,420 | 10.000 | 250 | 0,100 | 0,210 | 8.000 | 200 | 0,100 | 0,180 | 8.000 | 200 | 0,060 | 0,100 |
| 1 | 40 | 10.000 | 300 | 0,150 | 0,420 | 10.000 | 200 | 0,100 | 0,210 | 8.000 | 160 | 0,100 | 0,180 | 8.000 | 160 | 0,060 | 0,100 |
| 1,25 | 6 | 16.000 | 1.050 | 0,180 | 0,700 | 12.000 | 700 | 0,120 | 0,350 | 10.000 | 600 | 0,120 | 0,300 | 10.000 | 600 | 0,100 | 0,250 |
| 1,25 | 10 | 14.000 | 1.050 | 0,180 | 0,700 | 12.000 | 700 | 0,120 | 0,350 | 10.000 | 600 | 0,120 | 0,300 | 10.000 | 600 | 0,100 | 0,250 |
| 1,25 | 15 | 14.000 | 600 | 0,180 | 0,700 | 10.000 | 400 | 0,120 | 0,350 | 8.500 | 300 | 0,120 | 0,300 | 8.500 | 300 | 0,100 | 0,250 |
| 1,25 | 20 | 12.000 | 600 | 0,180 | 0,560 | 10.000 | 400 | 0,120 | 0,280 | 8.500 | 300 | 0,120 | 0,200 | 8.500 | 300 | 0,080 | 0,150 |
| 1,25 | 25 | 12.000 | 450 | 0,180 | 0,560 | 8.000 | 300 | 0,120 | 0,280 | 6.500 | 250 | 0,120 | 0,200 | 6.500 | 250 | 0,080 | 0,150 |
| 1,25 | 30 | 12.000 | 375 | 0,180 | 0,560 | 8.000 | 250 | 0,120 | 0,280 | 6.500 | 200 | 0,120 | 0,200 | 6.500 | 200 | 0,080 | 0,150 |
| 1,25 | 35 | 12.000 | 375 | 0,180 | 0,560 | 8.000 | 250 | 0,120 | 0,280 | 6.500 | 200 | 0,120 | 0,200 | 6.500 | 200 | 0,080 | 0,150 |
| 1,5 | 6 | 15.000 | 1.200 | 0,200 | 0,840 | 9.500 | 800 | 0,150 | 0,420 | 7.500 | 600 | 0,150 | 0,420 | 7.500 | 600 | 0,150 | 0,300 |
| 1,5 | 8 | 12.000 | 900 | 0,200 | 0,840 | 9.500 | 600 | 0,150 | 0,420 | 7.500 | 400 | 0,150 | 0,360 | 7.500 | 400 | 0,150 | 0,300 |
| 1,5 | 10 | 12.000 | 900 | 0,200 | 0,840 | 9.500 | 600 | 0,150 | 0,420 | 7.500 | 400 | 0,150 | 0,360 | 7.500 | 400 | 0,150 | 0,300 |
| 1,5 | 12 | 10.000 | 900 | 0,200 | 0,840 | 9.500 | 600 | 0,150 | 0,420 | 7.500 | 400 | 0,150 | 0,360 | 7.500 | 400 | 0,150 | 0,300 |
| 1,5 | 14 | 10.000 | 900 | 0,200 | 0,840 | 9.500 | 600 | 0,150 | 0,420 | 7.500 | 400 | 0,150 | 0,360 | 7.500 | 400 | 0,150 | 0,300 |
| 1,5 | 15 | 10.000 | 600 | 0,200 | 0,840 | 8.500 | 400 | 0,150 | 0,420 | 6.500 | 250 | 0,150 | 0,360 | 6.500 | 250 | 0,150 | 0,300 |
| 1,5 | 16 | 10.000 | 450 | 0,200 | 0,840 | 8.500 | 300 | 0,150 | 0,420 | 6.500 | 250 | 0,150 | 0,360 | 6.500 | 250 | 0,150 | 0,300 |
| 1,5 | 20 | 10.000 | 450 | 0,200 | 0,840 | 8.500 | 300 | 0,150 | 0,420 | 6.500 | 250 | 0,150 | 0,360 | 6.500 | 250 | 0,150 | 0,300 |
| 1,5 | 25 | 10.000 | 450 | 0,200 | 0,840 | 8.500 | 300 | 0,150 | 0,420 | 6.500 | 250 | 0,150 | 0,300 | 6.500 | 250 | 0,090 | 0,150 |
| 1,5 | 30 | 9.000 | 375 | 0,200 | 0,840 | 7.500 | 250 | 0,150 | 0,420 | 6.000 | 200 | 0,150 | 0,300 | 6.000 | 200 | 0,090 | 0,150 |
| 1,5 | 35 | 9.000 | 375 | 0,200 | 0,840 | 7.500 | 250 | 0,150 | 0,420 | 6.000 | 200 | 0,150 | 0,300 | 6.000 | 200 | 0,090 | 0,150 |
| 1,5 | 40 | 9.000 | 375 | 0,200 | 0,840 | 7.500 | 250 | 0,150 | 0,420 | 6.000 | 200 | 0,150 | 0,300 | 6.000 | 200 | 0,090 | 0,150 |
| 1,75 | 10 | 10.000 | 1.050 | 0,400 | 0,980 | 8.500 | 700 | 0,150 | 0,420 | 6.500 | 500 | 0,150 | 0,420 | 6.500 | 500 | 0,150 | 0,350 |
| 1,75 | 15 | 10.000 | 900 | 0,400 | 0,980 | 8.500 | 600 | 0,150 | 0,420 | 6.500 | 400 | 0,150 | 0,420 | 6.500 | 400 | 0,150 | 0,350 |
| 1,75 | 20 | 8.000 | 750 | 0,400 | 0,980 | 7.500 | 500 | 0,150 | 0,490 | 5.500 | 300 | 0,150 | 0,420 | 5.500 | 300 | 0,150 | 0,350 |
| 1,75 | 25 | 8.000 | 600 | 0,400 | 0,980 | 7.500 | 400 | 0,150 | 0,490 | 5.500 | 275 | 0,150 | 0,420 | 5.500 | 275 | 0,150 | 0,350 |
| 1,75 | 30 | 8.000 | 450 | 0,400 | 0,980 | 7.500 | 300 | 0,150 | 0,490 | 5.500 | 250 | 0,150 | 0,350 | 5.500 | 250 | 0,100 | 0,200 |
| 1,75 | 35 | 8.000 | 375 | 0,400 | 0,980 | 6.000 | 250 | 0,150 | 0,490 | 5.000 | 200 | 0,150 | 0,350 | 5.000 | 200 | 0,100 | 0,200 |
| 1,75 | 40 | 6.000 | 375 | 0,300 | 0,980 | 6.000 | 250 | 0,150 | 0,490 | 5.000 | 200 | 0,150 | 0,350 | 5.000 | 200 | 0,100 | 0,200 |
| 1,75 | 45 | 6.000 | 375 | 0,300 | 0,980 | 6.000 | 250 | 0,150 | 0,490 | 5.000 | 200 | 0,150 | 0,350 | 5.000 | 200 | 0,100 | 0,200 |
| 2 | 8 | 11.000 | 1.200 | 0,500 | 1,280 | 7.500 | 800 | 0,200 | 0,640 | 6.000 | 700 | 0,200 | 0,600 | 6.000 | 700 | 0,200 | 0,400 |
| 2 | 10 | 9.000 | 900 | 0,500 | 1,280 | 7.500 | 600 | 0,200 | 0,640 | 6.000 | 400 | 0,200 | 0,600 | 6.000 | 400 | 0,200 | 0,400 |
| 2 | 12 | 9.000 | 900 | 0,500 | 1,280 | 7.500 | 600 | 0,200 | 0,640 | 6.000 | 400 | 0,200 | 0,600 | 6.000 | 400 | 0,200 | 0,400 |
| 2 | 14 | 9.000 | 900 | 0,500 | 1,280 | 7.500 | 600 | 0,200 | 0,640 | 6.000 | 400 | 0,200 | 0,600 | 6.000 | 400 | 0,200 | 0,400 |
| 2 | 15 | 9.000 | 900 | 0,500 | 1,280 | 7.500 | 600 | 0,200 | 0,640 | 6.000 | 400 | 0,200 | 0,600 | 6.000 | 400 | 0,200 | 0,400 |
| 2 | 16 | 9.000 | 900 | 0,500 | 1,280 | 7.500 | 600 | 0,200 | 0,640 | 6.000 | 400 | 0,200 | 0,600 | 6.000 | 400 | 0,200 | 0,400 |
| 2 | 20 | 7.000 | 600 | 0,500 | 1,280 | 6.000 | 400 | 0,200 | 0,640 | 5.000 | 250 | 0,200 | 0,600 | 5.000 | 250 | 0,200 | 0,400 |
| 2 | 25 | 7.000 | 600 | 0,500 | 1,280 | 6.000 | 400 | 0,200 | 0,640 | 5.000 | 250 | 0,200 | 0,600 | 5.000 | 250 | 0,200 | 0,400 |
| 2 | 30 | 7.000 | 600 | 0,400 | 1,280 | 6.000 | 400 | 0,200 | 0,640 | 5.000 | 250 | 0,200 | 0,560 | 5.000 | 250 | 0,120 | 0,200 |
| 2 | 35 | 7.000 | 600 | 0,400 | 1,280 | 6.000 | 400 | 0,200 | 0,640 | 5.000 | 250 | 0,200 | 0,560 | 5.000 | 250 | 0,120 | 0,200 |
| 2 | 40 | 5.000 | 375 | 0,350 | 1,280 | 5.000 | 250 | 0,200 | 0,640 | 4.000 | 200 | 0,200 | 0,560 | 4.000 | 200 | 0,120 | 0,200 |
| 2 | 45 | 5.000 | 375 | 0,350 | 1,280 | 5.000 | 250 | 0,200 | 0,640 | 4.000 | 200 | 0,200 | 0,560 | 4.000 | 200 | 0,120 | 0,200 |
| 2 | 50 | 5.000 | 375 | 0,350 | 1,280 | 5.000 | 250 | 0,200 | 0,640 | 4.000 | 200 | 0,200 | 0,560 | 4.000 | 200 | 0,120 | 0,200 |
| 2,5 | 10 | 9.000 | 1.350 | 0,600 | 1,800 | 6.500 | 900 | 0,250 | 0,900 | 5.000 | 750 | 0,250 | 0,700 | 5.000 | 750 | 0,250 | 0,500 |
| 2,5 | 15 | 9.000 | 1.350 | 0,600 | 1,800 | 6.500 | 900 | 0,250 | 0,900 | 5.000 | 750 | 0,250 | 0,700 | 5.000 | 750 | 0,250 | 0,500 |
| 2,5 | 20 | 7.000 | 750 | 0,600 | 1,800 | 6.500 | 500 | 0,250 | 0,900 | 5.000 | 400 | 0,250 | 0,700 | 5.000 | 400 | 0,250 | 0,500 |
| 2,5 | 25 | 6.000 | 750 | 0,600 | 1,800 | 5.000 | 500 | 0,250 | 0,900 | 4.000 | 250 | 0,250 | 0,700 | 4.000 | 250 | 0,250 | 0,500 |
| 2,5 | 30 | 6.000 | 750 | 0,600 | 1,800 | 5.000 | 500 | 0,250 | 0,900 | 4.000 | 250 | 0,250 | 0,700 | 4.000 | 250 | 0,250 | 0,500 |
| 2,5 | 35 | 6.000 | 750 | 0,600 | 1,800 | 5.000 | 500 | 0,250 | 0,900 | 4.000 | 250 | 0,250 | 0,700 | 4.000 | 250 | 0,250 | 0,500 |
| 2,5 | 40 | 5.000 | 600 | 0,400 | 1,800 | 4.000 | 400 | 0,250 | 0,900 | 4.000 | 200 | 0,250 | 0,600 | 4.000 | 200 | 0,200 | 0,250 |
| 2,5 | 45 | 5.000 | 600 | 0,400 | 1,800 | 4.000 | 400 | 0,250 | 0,900 | 4.000 | 200 | 0,250 | 0,600 | 4.000 | 200 | 0,200 | 0,250 |
| 2,5 | 50 | 5.000 | 450 | 0,400 | 1,800 | 4.000 | 300 | 0,250 | 0,900 | 4.000 | 200 | 0,250 | 0,600 | 4.000 | 200 | 0,200 | 0,250 |
| 3 | 10 | 7.000 | 1.500 | 0,750 | 2,400 | 5.500 | 1.000 | 0,300 | 1,200 | 4.500 | 800 | 0,300 | 0,960 | 4.500 | 800 | 0,300 | 0,600 |
| 3 | 20 | 7.000 | 1.200 | 0,750 | 2,400 | 5.500 | 800 | 0,300 | 1,200 | 4.500 | 600 | 0,300 | 0,960 | 4.500 | 600 | 0,300 | 0,600 |
| 3 | 25 | 6.000 | 900 | 0,750 | 2,400 | 5.500 | 600 | 0,300 | 1,200 | 4.500 | 400 | 0,300 | 0,960 | 4.500 | 400 | 0,300 | 0,600 |
| 3 | 30 | 5.000 | 600 | 0,750 | 2,400 | 4.000 | 400 | 0,300 | 1,200 | 4.000 | 300 | 0,300 | 0,960 | 4.000 | 300 | 0,300 | 0,600 |
| 3 | 35 | 5.000 | 600 | 0,750 | 2,400 | 4.000 | 400 | 0,300 | 1,200 | 4.000 | 300 | 0,300 | 0,960 | 4.000 | 300 | 0,300 | 0,600 |
| 3 | 40 | 5.000 | 600 | 0,600 | 2,400 | 4.000 | 400 | 0,300 | 1,200 | 4.000 | 300 | 0,300 | 0,960 | 4.000 | 300 | 0,300 | 0,600 |
| 3 | 45 | 5.000 | 600 | 0,600 | 2,400 | 4.000 | 400 | 0,300 | 1,200 | 4.000 | 300 | 0,300 | 0,960 | 4.000 | 300 | 0,300 | 0,600 |
| 3 | 50 | 5.000 | 600 | 0,600 | 2,400 | 4.000 | 400 | 0,300 | 1,200 | 4.000 | 300 | 0,300 | 0,960 | 4.000 | 300 | 0,300 | 0,600 |
Обозначения параметров
- ap — максимальная глубина резания
- pf — подача на зуб
Рекомендации по использованию
- Используйте жесткие и высокоточные станки и фрезерные патроны.
- При обработке углеродистой стали или закаленной стали рекомендуется использовать в качестве средства охлаждения и смазки масляный туман.
- Приведите режимы резания в соответствие с формой заготовки, требуемой точностью обработки и конфигурацией траектории обработки.
- При использовании инструмента диаметром 0,5 мм (R0,25) и менее, соотношение L/D (длина рабочей части/диаметр инструмента) составляет более 10, в связи с чем высокие нагрузки могут приводить к поломке инструмента. Установите скорость резания, подачу и глубину в соответствии с действительными условиями обработки.
- При использовании станков с низкооборотными шпинделями снижайте скорость и подачу пропорционально.
