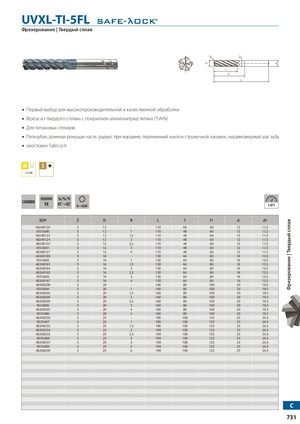

UVXL-TI-5FL
Фрезерование | Твердый сплав
Первый выбор для высокопроизводительной и качественной обработки
Фреза из твердого сплава с покрытием алюмонитрид титана (TiAlN)
Для титановых сплавов
Пятизубая, длинная режущая часть, радиус при вершине, переменный наклон стружечной канавки, неравномерный шаг зуба
Хвостовик SafeLock
Материал: Сталь ~35 HRC
Материал инструмента: Твердый сплав
Покрытие: TiAlN
| EDP | Z | D | R | L | l | l1 | d | d1 |
|---|---|---|---|---|---|---|---|---|
| 48248120 | 5 | 12 | – | 110 | 48 | 60 | 12 | 11,5 |
| 8555680 | 5 | 12 | 1 | 110 | 48 | 60 | 12 | 11,5 |
| 48248123 | 5 | 12 | 1,5 | 110 | 48 | 60 | 12 | 11,5 |
| 48248124 | 5 | 12 | 2 | 110 | 48 | 60 | 12 | 11,5 |
| 48248125 | 5 | 12 | 2,5 | 110 | 48 | 60 | 12 | 11,5 |
| 8555681 | 5 | 12 | 3 | 110 | 48 | 60 | 12 | 11,5 |
| 48248127 | 5 | 12 | 4 | 110 | 48 | 60 | 12 | 11,5 |
| 48248160 | 5 | 16 | – | 130 | 64 | 80 | 16 | 15,5 |
| 8555682 | 5 | 16 | 1 | 130 | 64 | 80 | 16 | 15,5 |
| 48248163 | 5 | 16 | 1,5 | 130 | 64 | 80 | 16 | 15,5 |
| 48248164 | 5 | 16 | 2 | 130 | 64 | 80 | 16 | 15,5 |
| 48248165 | 5 | 16 | 2,5 | 130 | 64 | 80 | 16 | 15,5 |
| 8555683 | 5 | 16 | 3 | 130 | 64 | 80 | 16 | 15,5 |
| 48248167 | 5 | 16 | 4 | 130 | 64 | 80 | 16 | 15,5 |
| 48248200 | 5 | 20 | – | 160 | 80 | 100 | 20 | 19,5 |
| 8555684 | 5 | 20 | 1 | 160 | 80 | 100 | 20 | 19,5 |
| 48248203 | 5 | 20 | 1,5 | 160 | 80 | 100 | 20 | 19,5 |
| 48248204 | 5 | 20 | 2 | 160 | 80 | 100 | 20 | 19,5 |
| 48248205 | 5 | 20 | 2,5 | 160 | 80 | 100 | 20 | 19,5 |
| 8555685 | 5 | 20 | 3 | 160 | 80 | 100 | 20 | 19,5 |
| 48248207 | 5 | 20 | 4 | 160 | 80 | 100 | 20 | 19,5 |
| 8555686 | 5 | 20 | 5 | 160 | 80 | 100 | 20 | 19,5 |
| 48248250 | 5 | 25 | – | 190 | 100 | 125 | 25 | 24,5 |
| 8555687 | 5 | 25 | 1 | 190 | 100 | 125 | 25 | 24,5 |
| 48248253 | 5 | 25 | 1,5 | 190 | 100 | 125 | 25 | 24,5 |
| 48248254 | 5 | 25 | 2 | 190 | 100 | 125 | 25 | 24,5 |
| 48248255 | 5 | 25 | 2,5 | 190 | 100 | 125 | 25 | 24,5 |
| 8555688 | 5 | 25 | 3 | 190 | 100 | 125 | 25 | 24,5 |
| 48248257 | 5 | 25 | 4 | 190 | 100 | 125 | 25 | 24,5 |
| 8555689 | 5 | 25 | 5 | 190 | 100 | 125 | 25 | 24,5 |
| 48248259 | 5 | 25 | 6 | 190 | 100 | 125 | 25 | 24,5 |
