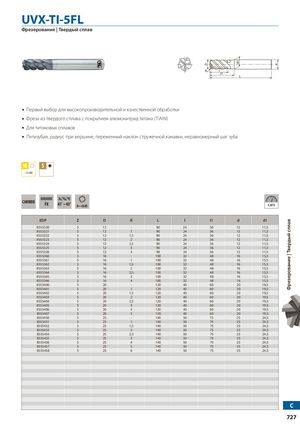

UVX-TI-5FL
Фрезерование | Твердый сплав
Первый выбор для высокопроизводительной и качественной обработки
Фреза из твердого сплава с покрытием алюмонитрид титана (TiAlN)
Для титановых сплавов
Пятизубая, радиус при вершине, переменный наклон стружечной канавки, неравномерный шаг зуба
Материал: Сталь ~35 HRC
Материал инструмента: Твердый сплав
Покрытие: TiAlN
| EDP | Z | D | R | L | l | l1 | d | d1 |
|---|---|---|---|---|---|---|---|---|
| 8555320 | 5 | 12 | – | 90 | 24 | 36 | 12 | 11,5 |
| 8555321 | 5 | 12 | 1 | 90 | 24 | 36 | 12 | 11,5 |
| 8555322 | 5 | 12 | 1,5 | 90 | 24 | 36 | 12 | 11,5 |
| 8555323 | 5 | 12 | 2 | 90 | 24 | 36 | 12 | 11,5 |
| 8555324 | 5 | 12 | 2,5 | 90 | 24 | 36 | 12 | 11,5 |
| 8555325 | 5 | 12 | 3 | 90 | 24 | 36 | 12 | 11,5 |
| 8555326 | 5 | 12 | 4 | 90 | 24 | 36 | 12 | 11,5 |
| 8555360 | 5 | 16 | – | 100 | 32 | 48 | 16 | 15,5 |
| 8555361 | 5 | 16 | 1 | 100 | 32 | 48 | 16 | 15,5 |
| 8555362 | 5 | 16 | 1,5 | 100 | 32 | 48 | 16 | 15,5 |
| 8555363 | 5 | 16 | 2 | 100 | 32 | 48 | 16 | 15,5 |
| 8555364 | 5 | 16 | 2,5 | 100 | 32 | 48 | 16 | 15,5 |
| 8555365 | 5 | 16 | 3 | 100 | 32 | 48 | 16 | 15,5 |
| 8555366 | 5 | 16 | 4 | 100 | 32 | 48 | 16 | 15,5 |
| 8555400 | 5 | 20 | – | 120 | 40 | 60 | 20 | 19,5 |
| 8555401 | 5 | 20 | 1 | 120 | 40 | 60 | 20 | 19,5 |
| 8555402 | 5 | 20 | 1,5 | 120 | 40 | 60 | 20 | 19,5 |
| 8555403 | 5 | 20 | 2 | 120 | 40 | 60 | 20 | 19,5 |
| 8555404 | 5 | 20 | 2,5 | 120 | 40 | 60 | 20 | 19,5 |
| 8555405 | 5 | 20 | 3 | 120 | 40 | 60 | 20 | 19,5 |
| 8555406 | 5 | 20 | 4 | 120 | 40 | 60 | 20 | 19,5 |
| 8555407 | 5 | 20 | 5 | 120 | 40 | 60 | 20 | 19,5 |
| 8555450 | 5 | 25 | – | 140 | 50 | 75 | 25 | 24,5 |
| 8555451 | 5 | 25 | 1 | 140 | 50 | 75 | 25 | 24,5 |
| 8555452 | 5 | 25 | 1,5 | 140 | 50 | 75 | 25 | 24,5 |
| 8555453 | 5 | 25 | 2 | 140 | 50 | 75 | 25 | 24,5 |
| 8555454 | 5 | 25 | 2,5 | 140 | 50 | 75 | 25 | 24,5 |
| 8555455 | 5 | 25 | 3 | 140 | 50 | 75 | 25 | 24,5 |
| 8555456 | 5 | 25 | 4 | 140 | 50 | 75 | 25 | 24,5 |
| 8555457 | 5 | 25 | 5 | 140 | 50 | 75 | 25 | 24,5 |
| 8555458 | 5 | 25 | 6 | 140 | 50 | 75 | 25 | 24,5 |
