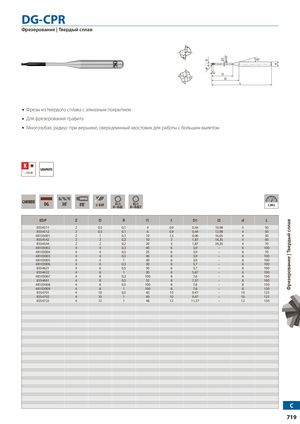

DG-CPR
Фрезерование | Твердый сплав
Фрезы из твердого сплава с алмазным покрытием для фрезерования графита
Многозубая, радиус при вершине, сверхдлинный хвостовик для работы с большим вылетом
Материал обрабатываемой детали: Графит, ~350 HB
Материал инструмента: Твердый сплав
Крепление: Тиски-патрон (сжимной)
| EDP | Z | D | R | l1 | l | D1 | l2 | d | L |
|---|---|---|---|---|---|---|---|---|---|
| 8554511 | 2 | 0,5 | 0,1 | 4 | 0,9 | 0,44 | 10,98 | 4 | 50 |
| 8554512 | 2 | 0,5 | 0,1 | 6 | 0,9 | 0,44 | 12,98 | 4 | 50 |
| 48103001 | 2 | 1 | 0,1 | 10 | 1,5 | 0,96 | 16,05 | 4 | 50 |
| 8554542 | 2 | 2 | 0,2 | 10 | 3 | 1,87 | 14,35 | 4 | 60 |
| 8554544 | 2 | 2 | 0,2 | 20 | 3 | 1,87 | 24,35 | 4 | 70 |
| 48103002 | 4 | 4 | 0,3 | 40 | 6 | 3,9 | – | 6 | 100 |
| 48103004 | 4 | 4 | 0,5 | 25 | 6 | 3,9 | – | 6 | 70 |
| 48103003 | 4 | 4 | 0,5 | 40 | 6 | 3,9 | – | 6 | 100 |
| 48103005 | 4 | 4 | 1 | 40 | 6 | 3,9 | – | 6 | 100 |
| 48103006 | 4 | 6 | 0,3 | 30 | 6 | 5,7 | – | 6 | 100 |
| 8554621 | 4 | 6 | 0,5 | 30 | 6 | 5,7 | – | 6 | 100 |
| 8554622 | 4 | 6 | 1 | 30 | 6 | 5,67 | – | 6 | 100 |
| 48103007 | 4 | 8 | 0,3 | 100 | 8 | 7,6 | – | 8 | 150 |
| 8554661 | 4 | 8 | 0,5 | 32 | 8 | 7,57 | – | 8 | 100 |
| 48103008 | 4 | 8 | 0,5 | 100 | 8 | 7,6 | – | 8 | 150 |
| 48103009 | 4 | 8 | 1 | 100 | 8 | 7,6 | – | 8 | 150 |
| 8554701 | 4 | 10 | 0,5 | 40 | 10 | 9,47 | – | 10 | 125 |
| 8554702 | 4 | 10 | 1 | 40 | 10 | 9,47 | – | 10 | 125 |
| 8554722 | 4 | 12 | 1 | 48 | 12 | 11,37 | – | 12 | 150 |
