Общий каталог OSG русский

Фрезерование | Твердый сплав

Фреза из твердого сплава с покрытием алюмонитрид титана (TiAlN)
Общего назначения
Четырехзубая, радиус при вершине, обработка карманов

Применяемость материалов:

Материал		Материал		Материал		Материал		Материал		Материал
P	○	P	◉	M	◉	K	◉	S	◉	H	○
~45 HRC		~55 HRC		~35 HRC		~350 HB		~60 HRC

Технические характеристики:

EDP	Z	D (мм)	R (мм)	L (мм)	l1 (мм)	l (мм)	d1 (мм)	d (мм)
8547803	4	3	0,2	60	9	5	2,85	6
8547853	4	3	0,2	70	15	5	2,85	6
8548003	4	3	0,5	60	9	5	2,85	6
8548053	4	3	0,5	70	15	5	2,85	6
8547804	4	4	0,2	70	12	6	3,8	6
8547854	4	4	0,2	80	20	6	3,8	6
8548004	4	4	0,5	70	12	6	3,8	6
8548054	4	4	0,5	80	20	6	3,8	6
8547805	4	5	0,2	80	15	8	4,8	6
8547855	4	5	0,2	90	25	8	4,8	6
8548005	4	5	0,5	80	15	8	4,8	6
8548055	4	5	0,5	90	25	8	4,8	6
8548006	4	6	0,5	90	18	9	5,8	6
8548056	4	6	0,5	100	30	9	5,8	6
8548206	4	6	1	90	18	9	5,8	6
8548256	4	6	1	100	30	9	5,8	6
8548008	4	8	0,5	100	24	12	7,7	8
8548058	4	8	0,5	110	40	12	7,7	8
8548208	4	8	1	100	24	12	7,7	8
8548258	4	8	1	110	40	12	7,7	8
8548010	4	10	0,5	100	30	15	9,7	10
8548060	4	10	0,5	120	50	15	9,7	10
8548210	4	10	1	100	30	15	9,7	10
8548260	4	10	1	120	50	15	9,7	10
8548610	4	10	2	100	30	15	9,7	10
8548660	4	10	2	120	50	15	9,7	10
8548012	4	12	0,5	110	36	18	11,7	12
8548062	4	12	0,5	130	60	18	11,7	12
8548212	4	12	1	110	36	18	11,7	12
8548262	4	12	1	130	60	18	11,7	12
8548612	4	12	2	110	36	18	11,7	12
8548662	4	12	2	130	60	18	11,7	12

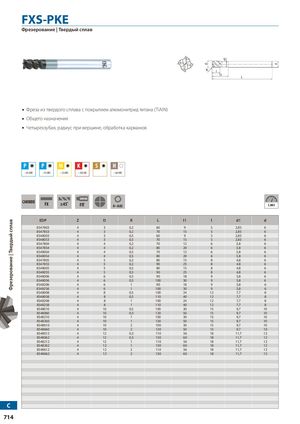

Общий каталог OSG русский - страница 712
