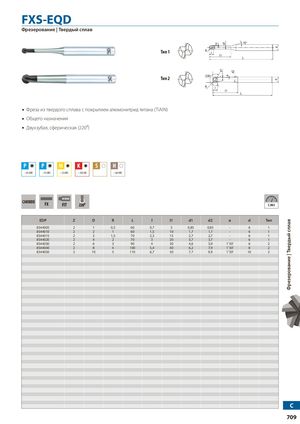

FXS-EQD
Фрезерование | Твердый сплав
Фреза из твердого сплава с покрытием алюмонитрид титана (TiAlN)
Общего назначения
Двухзубая, сферическая (220°)
Применяемость материалов:
| Материал | Материал | Материал | Материал | Материал | Материал | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | ○ | P | ◉ | M | ◉ | K | ◉ | S | ○ | H | ○ |
| ~45 HRC | ~55 HRC | ~35 HRC | ~350 HB | ~60 HRC | |||||||
Технические характеристики:
| EDP | Z | D (мм) | R (мм) | L (мм) | l (мм) | l1 (мм) | d1 (мм) | d2 (мм) | α | d (мм) | Тип |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8544005 | 2 | 1 | 0,5 | 60 | 0,7 | 5 | 0,85 | 0,85 | — | 6 | 1 |
| 8544010 | 2 | 2 | 1 | 60 | 1,5 | 10 | 1,7 | 1,7 | — | 6 | 1 |
| 8544015 | 2 | 3 | 1,5 | 70 | 2,3 | 15 | 2,7 | 2,7 | — | 6 | 1 |
| 8544020 | 2 | 4 | 2 | 70 | 3 | 20 | 3,7 | 3,7 | — | 6 | 1 |
| 8544030 | 2 | 6 | 3 | 90 | 4 | 30 | 4,6 | 5,9 | 1°30' | 6 | 2 |
| 8544040 | 2 | 8 | 4 | 100 | 5,4 | 40 | 6,2 | 7,9 | 1°30' | 8 | 2 |
| 8544050 | 2 | 10 | 5 | 110 | 6,7 | 50 | 7,7 | 9,9 | 1°30' | 10 | 2 |
