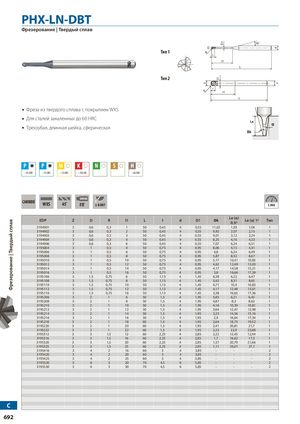

PHX-LN-DBT
Фрезерование | Твердый сплав
Фреза из твердого сплава с покрытием WXS
Для сталей закаленных до 60 HRC
Трехзубая, длинная шейка, сферическая
| EDP | Z | D | R | l1 | L | l | d | D1 | Φk | Le (α) 0,5º | Le (α) 1º | Тип |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3194901 | 3 | 0,6 | 0,3 | 1 | 50 | 0,45 | 4 | 0,55 | 11,02 | 1,03 | 1,06 | 1 |
| 3194902 | 3 | 0,6 | 0,3 | 2 | 50 | 0,45 | 4 | 0,55 | 9,92 | 2,07 | 2,15 | 1 |
| 3194903 | 3 | 0,6 | 0,3 | 3 | 50 | 0,45 | 4 | 0,55 | 9,01 | 3,12 | 3,24 | 1 |
| 3194904 | 3 | 0,6 | 0,3 | 4 | 50 | 0,45 | 4 | 0,55 | 8,25 | 4,16 | 4,33 | 1 |
| 3194906 | 3 | 0,6 | 0,3 | 6 | 50 | 0,45 | 4 | 0,55 | 7,07 | 6,24 | 6,51 | 1 |
| 3195004 | 3 | 1 | 0,5 | 4 | 50 | 0,75 | 4 | 0,95 | 8,06 | 4,15 | 4,31 | 1 |
| 3195006 | 3 | 1 | 0,5 | 6 | 50 | 0,75 | 4 | 0,95 | 6,8 | 6,24 | 6,49 | 1 |
| 3195008 | 3 | 1 | 0,5 | 8 | 50 | 0,75 | 4 | 0,95 | 5,87 | 8,32 | 8,67 | 1 |
| 3195010 | 3 | 1 | 0,5 | 10 | 50 | 0,75 | 4 | 0,95 | 5,17 | 10,41 | 10,85 | 1 |
| 3195012 | 3 | 1 | 0,5 | 12 | 50 | 0,75 | 4 | 0,95 | 4,62 | 12,49 | 13,03 | 1 |
| 3195014 | 3 | 1 | 0,5 | 14 | 50 | 0,75 | 4 | 0,95 | 4,17 | 14,58 | 15,21 | 1 |
| 3195016 | 3 | 1 | 0,5 | 16 | 50 | 0,75 | 4 | 0,95 | 3,8 | 16,66 | 17,39 | 1 |
| 3195106 | 3 | 1,5 | 0,75 | 6 | 50 | 1,13 | 4 | 1,45 | 6,38 | 6,22 | 6,47 | 1 |
| 3195108 | 3 | 1,5 | 0,75 | 8 | 50 | 1,13 | 4 | 1,45 | 5,42 | 8,31 | 8,65 | 1 |
| 3195110 | 3 | 1,5 | 0,75 | 10 | 50 | 1,13 | 4 | 1,45 | 4,71 | 10,4 | 10,83 | 1 |
| 3195112 | 3 | 1,5 | 0,75 | 12 | 50 | 1,13 | 4 | 1,45 | 4,17 | 12,48 | 13,01 | 1 |
| 3195116 | 3 | 1,5 | 0,75 | 16 | 50 | 1,13 | 4 | 1,45 | 3,38 | 16,65 | 17,36 | 1 |
| 3195206 | 3 | 2 | 1 | 6 | 50 | 1,5 | 4 | 1,95 | 5,85 | 6,21 | 6,45 | 1 |
| 3195208 | 3 | 2 | 1 | 8 | 50 | 1,5 | 4 | 1,95 | 4,87 | 8,3 | 8,63 | 1 |
| 3195210 | 3 | 2 | 1 | 10 | 50 | 1,5 | 4 | 1,95 | 4,16 | 10,39 | 10,81 | 1 |
| 3195212 | 3 | 2 | 1 | 12 | 50 | 1,5 | 4 | 1,95 | 3,64 | 12,47 | 12,98 | 1 |
| 3195214 | 3 | 2 | 1 | 14 | 50 | 1,5 | 4 | 1,95 | 3,23 | 14,56 | 15,16 | 1 |
| 3195216 | 3 | 2 | 1 | 16 | 50 | 1,5 | 4 | 1,95 | 2,9 | 16,64 | 17,34 | 1 |
| 3195218 | 3 | 2 | 1 | 18 | 60 | 1,5 | 4 | 1,95 | 2,64 | 18,73 | 19,52 | 1 |
| 3195220 | 3 | 2 | 1 | 20 | 60 | 1,5 | 4 | 1,95 | 2,41 | 20,81 | 21,7 | 1 |
| 3195222 | 3 | 2 | 1 | 22 | 60 | 1,5 | 4 | 1,95 | 2,23 | 22,9 | 23,88 | 1 |
| 3195312 | 3 | 3 | 1,5 | 12 | 60 | 2,25 | 4 | 2,85 | 2,22 | 12,45 | 12,94 | 1 |
| 3195316 | 3 | 3 | 1,5 | 16 | 60 | 2,25 | 4 | 2,85 | 1,7 | 16,62 | 17,3 | 1 |
| 3195320 | 3 | 3 | 1,5 | 20 | 60 | 2,25 | 4 | 2,85 | 1,37 | 20,79 | 21,66 | 1 |
| 3195325 | 3 | 3 | 1,5 | 25 | 60 | 2,25 | 4 | 2,85 | 1,11 | 26,01 | 27,1 | 1 |
| 3195416 | 3 | 4 | 2 | 16 | 60 | 3 | 4 | 3,85 | — | — | — | 2 |
| 3195420 | 3 | 4 | 2 | 20 | 60 | 3 | 4 | 3,85 | — | — | — | 2 |
| 3195425 | 3 | 4 | 2 | 25 | 60 | 3 | 4 | 3,85 | — | — | — | 2 |
| 3195520 | 3 | 6 | 3 | 20 | 70 | 4,5 | 6 | 5,85 | — | — | — | 2 |
| 3195530 | 3 | 6 | 3 | 30 | 70 | 4,5 | 6 | 5,85 | — | — | — | 2 |
