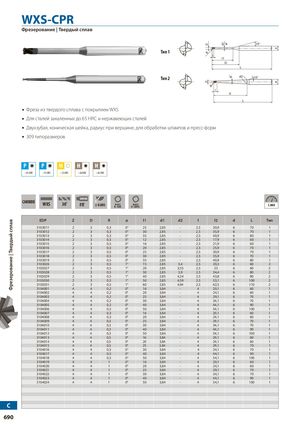

WXS-CPR
Фрезерование | Твердый сплав
Фреза из твердого сплава с покрытием WXS
Для сталей закаленных до 65 HRC и нержавеющих сталей
Двухзубая, коническая шейка, радиус при вершине, для обработки штампов и пресс-форм
309 типоразмеров
| EDP | Z | D | R | α | l1 | d1 | d2 | l | l2 | d | L | Тип |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3103011 | 2 | 3 | 0,3 | 0° | 25 | 2,85 | — | 2,5 | 30,9 | 6 | 70 | 1 |
| 3103012 | 2 | 3 | 0,3 | 0° | 30 | 2,85 | — | 2,5 | 35,9 | 6 | 70 | 1 |
| 3103013 | 2 | 3 | 0,3 | 0° | 35 | 2,85 | — | 2,5 | 40,9 | 6 | 80 | 1 |
| 3103014 | 2 | 3 | 0,5 | 0° | 12 | 2,85 | — | 2,5 | 17,9 | 6 | 60 | 1 |
| 3103015 | 2 | 3 | 0,5 | 0° | 16 | 2,85 | — | 2,5 | 21,9 | 6 | 60 | 1 |
| 3103016 | 2 | 3 | 0,5 | 0° | 20 | 2,85 | — | 2,5 | 25,9 | 6 | 70 | 1 |
| 3103017 | 2 | 3 | 0,5 | 0° | 25 | 2,85 | — | 2,5 | 30,9 | 6 | 70 | 1 |
| 3103018 | 2 | 3 | 0,5 | 0° | 30 | 2,85 | — | 2,5 | 35,9 | 6 | 70 | 1 |
| 3103019 | 2 | 3 | 0,5 | 0° | 35 | 2,85 | — | 2,5 | 40,9 | 6 | 80 | 1 |
| 3103026 | 2 | 3 | 0,5 | 1° | 15 | 2,85 | 3,4 | 2,5 | 20,3 | 6 | 60 | 2 |
| 3103027 | 2 | 3 | 0,5 | 1° | 20 | 2,85 | 3,55 | 2,5 | 25 | 6 | 60 | 2 |
| 3103028 | 2 | 3 | 0,5 | 1° | 30 | 2,85 | 3,9 | 2,5 | 34,4 | 6 | 80 | 2 |
| 3103029 | 2 | 3 | 0,5 | 1° | 40 | 2,85 | 4,24 | 2,5 | 43,8 | 6 | 80 | 2 |
| 3103030 | 2 | 3 | 0,5 | 1° | 50 | 2,85 | 4,59 | 2,5 | 53,1 | 6 | 100 | 2 |
| 3103031 | 2 | 3 | 0,5 | 1° | 60 | 2,85 | 4,94 | 2,5 | 62,5 | 6 | 110 | 2 |
| 3104001 | 4 | 4 | 0,2 | 0° | 16 | 3,84 | — | 4 | 20,1 | 6 | 60 | 1 |
| 3104002 | 4 | 4 | 0,2 | 0° | 20 | 3,84 | — | 4 | 24,1 | 6 | 60 | 1 |
| 3104003 | 4 | 4 | 0,2 | 0° | 25 | 3,84 | — | 4 | 29,1 | 6 | 70 | 1 |
| 3104004 | 4 | 4 | 0,2 | 0° | 30 | 3,84 | — | 4 | 34,1 | 6 | 70 | 1 |
| 3104005 | 4 | 4 | 0,2 | 0° | 40 | 3,84 | — | 4 | 44,1 | 6 | 90 | 1 |
| 3104006 | 4 | 4 | 0,2 | 0° | 50 | 3,84 | — | 4 | 54,1 | 6 | 100 | 1 |
| 3104007 | 4 | 4 | 0,3 | 0° | 16 | 3,84 | — | 4 | 20,1 | 6 | 60 | 1 |
| 3104008 | 4 | 4 | 0,3 | 0° | 20 | 3,84 | — | 4 | 24,1 | 6 | 60 | 1 |
| 3104009 | 4 | 4 | 0,3 | 0° | 25 | 3,84 | — | 4 | 29,1 | 6 | 70 | 1 |
| 3104010 | 4 | 4 | 0,3 | 0° | 30 | 3,84 | — | 4 | 34,1 | 6 | 70 | 1 |
| 3104011 | 4 | 4 | 0,3 | 0° | 40 | 3,84 | — | 4 | 44,1 | 6 | 90 | 1 |
| 3104012 | 4 | 4 | 0,3 | 0° | 50 | 3,84 | — | 4 | 54,1 | 6 | 100 | 1 |
| 3104013 | 4 | 4 | 0,5 | 0° | 16 | 3,84 | — | 4 | 20,1 | 6 | 60 | 1 |
| 3104014 | 4 | 4 | 0,5 | 0° | 20 | 3,84 | — | 4 | 24,1 | 6 | 60 | 1 |
| 3104015 | 4 | 4 | 0,5 | 0° | 25 | 3,84 | — | 4 | 29,1 | 6 | 70 | 1 |
| 3104016 | 4 | 4 | 0,5 | 0° | 30 | 3,84 | — | 4 | 34,1 | 6 | 70 | 1 |
| 3104017 | 4 | 4 | 0,5 | 0° | 40 | 3,84 | — | 4 | 44,1 | 6 | 90 | 1 |
| 3104018 | 4 | 4 | 0,5 | 0° | 50 | 3,84 | — | 4 | 54,1 | 6 | 100 | 1 |
| 3104019 | 4 | 4 | 1 | 0° | 16 | 3,84 | — | 4 | 20,1 | 6 | 60 | 1 |
| 3104020 | 4 | 4 | 1 | 0° | 20 | 3,84 | — | 4 | 24,1 | 6 | 60 | 1 |
| 3104021 | 4 | 4 | 1 | 0° | 25 | 3,84 | — | 4 | 29,1 | 6 | 70 | 1 |
| 3104022 | 4 | 4 | 1 | 0° | 30 | 3,84 | — | 4 | 34,1 | 6 | 70 | 1 |
| 3104023 | 4 | 4 | 1 | 0° | 40 | 3,84 | — | 4 | 44,1 | 6 | 90 | 1 |
| 3104024 | 4 | 4 | 1 | 0° | 50 | 3,84 | — | 4 | 54,1 | 6 | 100 | 1 |
