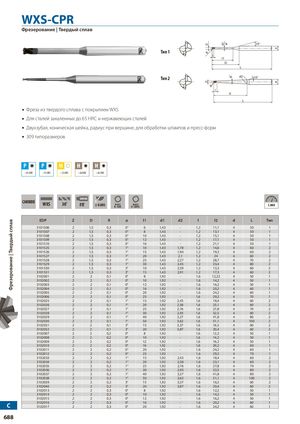

WXS-CPR
Фрезерование | Твердый сплав
Фреза из твердого сплава с покрытием WXS
Для сталей закаленных до 65 HRC и нержавеющих сталей
Двухзубая, коническая шейка, радиус при вершине, для обработки штампов и пресс-форм
309 типоразмеров
| EDP | Z | D | R | α | l1 | d1 | d2 | l | l2 | d | L | Тип |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3101506 | 2 | 1,5 | 0,3 | 0° | 6 | 1,43 | — | 1,2 | 11,1 | 4 | 50 | 1 |
| 3101507 | 2 | 1,5 | 0,3 | 0° | 8 | 1,43 | — | 1,2 | 13,1 | 4 | 50 | 1 |
| 3101508 | 2 | 1,5 | 0,3 | 0° | 10 | 1,43 | — | 1,2 | 15,1 | 4 | 50 | 1 |
| 3101509 | 2 | 1,5 | 0,3 | 0° | 12 | 1,43 | — | 1,2 | 17,1 | 4 | 50 | 1 |
| 3101510 | 2 | 1,5 | 0,3 | 0° | 16 | 1,43 | — | 1,2 | 21,1 | 4 | 50 | 1 |
| 3101525 | 2 | 1,5 | 0,3 | 1° | 10 | 1,43 | 1,78 | 1,2 | 14,6 | 4 | 60 | 2 |
| 3101526 | 2 | 1,5 | 0,3 | 1° | 15 | 1,43 | 1,94 | 1,2 | 19,3 | 4 | 60 | 2 |
| 3101527 | 2 | 1,5 | 0,3 | 1° | 20 | 1,43 | 2,1 | 1,2 | 24 | 4 | 60 | 2 |
| 3101528 | 2 | 1,5 | 0,3 | 1° | 25 | 1,43 | 2,27 | 1,2 | 28,7 | 4 | 70 | 2 |
| 3101529 | 2 | 1,5 | 0,3 | 1° | 30 | 1,43 | 2,45 | 1,2 | 33,4 | 4 | 80 | 2 |
| 3101530 | 2 | 1,5 | 0,3 | 3° | 10 | 1,43 | 2,39 | 1,2 | 13,3 | 4 | 60 | 2 |
| 3101531 | 2 | 1,5 | 0,3 | 3° | 15 | 1,43 | 2,91 | 1,2 | 17,3 | 4 | 60 | 2 |
| 3102001 | 2 | 2 | 0,1 | 0° | 8 | 1,92 | — | 1,6 | 12,22 | 4 | 50 | 1 |
| 3102002 | 2 | 2 | 0,1 | 0° | 10 | 1,92 | — | 1,6 | 14,2 | 4 | 50 | 1 |
| 3102003 | 2 | 2 | 0,1 | 0° | 12 | 1,92 | — | 1,6 | 16,2 | 4 | 50 | 1 |
| 3102004 | 2 | 2 | 0,1 | 0° | 16 | 1,92 | — | 1,6 | 20,2 | 4 | 60 | 1 |
| 3102005 | 2 | 2 | 0,1 | 0° | 20 | 1,92 | — | 1,6 | 24,2 | 4 | 60 | 1 |
| 3102006 | 2 | 2 | 0,1 | 0° | 25 | 1,92 | — | 1,6 | 29,2 | 4 | 70 | 1 |
| 3102025 | 2 | 2 | 0,1 | 1° | 15 | 1,92 | 2,43 | 1,6 | 18,4 | 4 | 60 | 2 |
| 3102026 | 2 | 2 | 0,1 | 1° | 20 | 1,92 | 2,58 | 1,6 | 23,1 | 4 | 60 | 2 |
| 3102027 | 2 | 2 | 0,1 | 1° | 25 | 1,92 | 2,76 | 1,6 | 27,8 | 4 | 70 | 2 |
| 3102028 | 2 | 2 | 0,1 | 1° | 30 | 1,92 | 2,93 | 1,6 | 32,5 | 4 | 80 | 2 |
| 3102029 | 2 | 2 | 0,1 | 1° | 40 | 1,92 | 3,27 | 1,6 | 41,8 | 4 | 80 | 2 |
| 3102030 | 2 | 2 | 0,1 | 1° | 50 | 1,92 | 3,62 | 1,6 | 51,1 | 4 | 100 | 2 |
| 3102031 | 2 | 2 | 0,1 | 3° | 15 | 1,92 | 3,37 | 1,6 | 16,5 | 4 | 60 | 2 |
| 3102032 | 2 | 2 | 0,1 | 3° | 20 | 1,92 | 3,87 | 1,6 | 20,4 | 4 | 60 | 2 |
| 3102007 | 2 | 2 | 0,2 | 0° | 8 | 1,92 | — | 1,6 | 12,2 | 4 | 50 | 1 |
| 3102008 | 2 | 2 | 0,2 | 0° | 10 | 1,92 | — | 1,6 | 14,2 | 4 | 50 | 1 |
| 3102009 | 2 | 2 | 0,2 | 0° | 12 | 1,92 | — | 1,6 | 16,2 | 4 | 50 | 1 |
| 3102010 | 2 | 2 | 0,2 | 0° | 16 | 1,92 | — | 1,6 | 20,2 | 4 | 60 | 1 |
| 3102011 | 2 | 2 | 0,2 | 0° | 20 | 1,92 | — | 1,6 | 24,2 | 4 | 60 | 1 |
| 3102012 | 2 | 2 | 0,2 | 0° | 25 | 1,92 | — | 1,6 | 29,2 | 4 | 70 | 1 |
| 3102033 | 2 | 2 | 0,2 | 1° | 15 | 1,92 | 2,43 | 1,6 | 18,4 | 4 | 60 | 2 |
| 3102034 | 2 | 2 | 0,2 | 1° | 20 | 1,92 | 2,58 | 1,6 | 23,1 | 4 | 60 | 2 |
| 3102035 | 2 | 2 | 0,2 | 1° | 25 | 1,92 | 2,76 | 1,6 | 27,8 | 4 | 70 | 2 |
| 3102036 | 2 | 2 | 0,2 | 1° | 30 | 1,92 | 2,93 | 1,6 | 32,5 | 4 | 80 | 2 |
| 3102037 | 2 | 2 | 0,2 | 1° | 40 | 1,92 | 3,27 | 1,6 | 41,8 | 4 | 80 | 2 |
| 3102038 | 2 | 2 | 0,2 | 1° | 50 | 1,92 | 3,62 | 1,6 | 51,1 | 4 | 100 | 2 |
| 3102039 | 2 | 2 | 0,2 | 3° | 15 | 1,92 | 3,37 | 1,6 | 16,5 | 4 | 60 | 2 |
| 3102040 | 2 | 2 | 0,2 | 3° | 20 | 1,92 | 3,87 | 1,6 | 20,4 | 4 | 60 | 2 |
| 3102013 | 2 | 2 | 0,3 | 0° | 8 | 1,92 | — | 1,6 | 12,2 | 4 | 50 | 1 |
| 3102014 | 2 | 2 | 0,3 | 0° | 10 | 1,92 | — | 1,6 | 14,2 | 4 | 50 | 1 |
| 3102015 | 2 | 2 | 0,3 | 0° | 12 | 1,92 | — | 1,6 | 16,2 | 4 | 50 | 1 |
| 3102016 | 2 | 2 | 0,3 | 0° | 16 | 1,92 | — | 1,6 | 20,2 | 4 | 60 | 1 |
| 3102017 | 2 | 2 | 0,3 | 0° | 20 | 1,92 | — | 1,6 | 24,2 | 4 | 60 | 1 |
