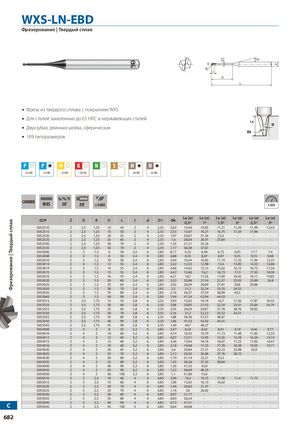

WXS-LN-EBD
Фрезерование | Твердый сплав
Фреза из твердого сплава с покрытием WXS для сталей закаленных до 65 HRC и нержавеющих сталей. Двухзубая, длинная шейка, сферическая.
189 типоразмеров
| EDP | Z | D | R | l1 | L | l | d | D1 | Φk | Le (α) 0,5° | Le (α) 1° | Le (α) 1,5° | Le (α) 2° | Le (α) 2,5° | Le (α) 3° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3052510 | 2 | 2,5 | 1,25 | 10 | 45 | 2 | 4 | 2,35 | 3,63 | 10,46 | 10,85 | 11,21 | 11,59 | 11,99 | 12,43 |
| 3052515 | 2 | 2,5 | 1,25 | 15 | 50 | 2 | 4 | 2,35 | 2,55 | 15,67 | 16,21 | 16,75 | 17,34 | 17,96 | — |
| 3052520 | 2 | 2,5 | 1,25 | 20 | 55 | 2 | 4 | 2,35 | 1,97 | 20,87 | 21,56 | 22,3 | — | — | — |
| 3052525 | 2 | 2,5 | 1,25 | 25 | 65 | 2 | 4 | 2,35 | 1,6 | 26,04 | 26,91 | 27,84 | — | — | — |
| 3052530 | 2 | 2,5 | 1,25 | 30 | 70 | 2 | 4 | 2,35 | 1,35 | 31,21 | 32,26 | — | — | — | — |
| 3052535 | 2 | 2,5 | 1,25 | 35 | 70 | 2 | 4 | 2,35 | 1,17 | 36,38 | 37,61 | — | — | — | — |
| 3053006 | 2 | 3 | 1,5 | 6 | 50 | 2,4 | 6 | 2,85 | 8,17 | 6,25 | 6,49 | 6,72 | 6,95 | 7,17 | 7,4 |
| 3053008 | 2 | 3 | 1,5 | 8 | 50 | 2,4 | 6 | 2,85 | 6,88 | 8,35 | 8,67 | 8,97 | 9,25 | 9,55 | 9,88 |
| 3053010 | 2 | 3 | 1,5 | 10 | 50 | 2,4 | 6 | 2,85 | 5,94 | 10,44 | 10,83 | 11,19 | 11,55 | 11,94 | 12,37 |
| 3053012 | 2 | 3 | 1,5 | 12 | 55 | 2,4 | 6 | 2,85 | 5,22 | 12,53 | 12,98 | 13,4 | 13,85 | 14,33 | 14,86 |
| 3053014 | 2 | 3 | 1,5 | 14 | 55 | 2,4 | 6 | 2,85 | 4,66 | 14,62 | 15,13 | 15,62 | 16,15 | 16,72 | 17,34 |
| 3053015 | 2 | 3 | 1,5 | 15 | 55 | 2,4 | 6 | 2,85 | 4,42 | 15,66 | 16,2 | 16,73 | 17,3 | 17,92 | 18,59 |
| 3053016 | 2 | 3 | 1,5 | 16 | 55 | 2,4 | 6 | 2,85 | 4,21 | 16,7 | 17,26 | 17,84 | 18,45 | 19,11 | 19,83 |
| 3053020 | 2 | 3 | 1,5 | 20 | 60 | 2,4 | 6 | 2,85 | 3,52 | 20,86 | 21,54 | 22,27 | 23,05 | 23,89 | 24,8 |
| 3053025 | 2 | 3 | 1,5 | 25 | 65 | 2,4 | 6 | 2,85 | 2,92 | 26,04 | 26,89 | 27,81 | 28,8 | 29,86 | — |
| 3053030 | 2 | 3 | 1,5 | 30 | 70 | 2,4 | 6 | 2,85 | 2,5 | 31,2 | 32,24 | 33,35 | 34,55 | — | — |
| 3053035 | 2 | 3 | 1,5 | 35 | 80 | 2,4 | 6 | 2,85 | 2,18 | 36,37 | 37,59 | 38,89 | 40,3 | — | — |
| 3053040 | 2 | 3 | 1,5 | 40 | 90 | 2,4 | 6 | 2,85 | 1,94 | 41,54 | 42,94 | 44,43 | — | — | — |
| 3053515 | 2 | 3,5 | 1,75 | 15 | 55 | 2,8 | 6 | 3,35 | 3,93 | 15,65 | 16,18 | 16,7 | 17,26 | 17,87 | 18,53 |
| 3053520 | 2 | 3,5 | 1,75 | 20 | 60 | 2,8 | 6 | 3,35 | 3,08 | 20,85 | 21,53 | 22,24 | 23,01 | 23,84 | 24,74 |
| 3053525 | 2 | 3,5 | 1,75 | 25 | 65 | 2,8 | 6 | 3,35 | 2,54 | 26,03 | 26,87 | 27,78 | 28,76 | 29,82 | — |
| 3053530 | 2 | 3,5 | 1,75 | 30 | 70 | 2,8 | 6 | 3,35 | 2,16 | 31,2 | 32,22 | 33,32 | 34,51 | — | — |
| 3053535 | 2 | 3,5 | 1,75 | 35 | 80 | 2,8 | 6 | 3,35 | 1,88 | 36,36 | 37,57 | 38,87 | — | — | — |
| 3053540 | 2 | 3,5 | 1,75 | 40 | 90 | 2,8 | 6 | 3,35 | 1,66 | 41,53 | 42,92 | 44,41 | — | — | — |
| 3053545 | 2 | 3,5 | 1,75 | 45 | 90 | 2,8 | 6 | 3,35 | 1,49 | 46,7 | 48,27 | — | — | — | — |
| 3054008 | 2 | 4 | 2 | 8 | 55 | 3,2 | 6 | 3,85 | 5,67 | 8,33 | 8,63 | 8,91 | 9,18 | 9,46 | 9,77 |
| 3054010 | 2 | 4 | 2 | 10 | 60 | 3,2 | 6 | 3,85 | 4,74 | 10,42 | 10,79 | 11,13 | 11,48 | 11,85 | 12,25 |
| 3054012 | 2 | 4 | 2 | 12 | 60 | 3,2 | 6 | 3,85 | 4,07 | 12,51 | 12,95 | 13,35 | 13,78 | 14,24 | 14,74 |
| 3054015 | 2 | 4 | 2 | 15 | 60 | 3,2 | 6 | 3,85 | 3,36 | 15,64 | 16,16 | 16,67 | 17,23 | 17,82 | 18,47 |
| 3054016 | 2 | 4 | 2 | 16 | 60 | 3,2 | 6 | 3,85 | 3,18 | 16,68 | 17,23 | 17,78 | 18,38 | 19,02 | 19,71 |
| 3054020 | 2 | 4 | 2 | 20 | 65 | 3,2 | 6 | 3,85 | 2,6 | 20,84 | 21,51 | 22,22 | 22,98 | 23,8 | — |
| 3054025 | 2 | 4 | 2 | 25 | 70 | 3,2 | 6 | 3,85 | 2,12 | 26,02 | 26,86 | 27,76 | 28,72 | — | — |
| 3054030 | 2 | 4 | 2 | 30 | 80 | 3,2 | 6 | 3,85 | 1,79 | 31,19 | 32,21 | 33,3 | — | — | — |
| 3054035 | 2 | 4 | 2 | 35 | 80 | 3,2 | 6 | 3,85 | 1,55 | 36,36 | 37,55 | 38,84 | — | — | — |
| 3054040 | 2 | 4 | 2 | 40 | 90 | 3,2 | 6 | 3,85 | 1,36 | 41,52 | 42,9 | — | — | — | — |
| 3054045 | 2 | 4 | 2 | 45 | 90 | 3,2 | 6 | 3,85 | 1,22 | 46,69 | 48,25 | — | — | — | — |
| 3054050 | 2 | 4 | 2 | 50 | 100 | 3,2 | 6 | 3,85 | 1,1 | 51,86 | 53,6 | — | — | — | — |
| 3055010 | 2 | 5 | 2,5 | 10 | 60 | 4 | 6 | 4,85 | 2,96 | 10,4 | 10,75 | 11,08 | 11,4 | 11,75 | — |
| 3055015 | 2 | 5 | 2,5 | 15 | 60 | 4 | 6 | 4,85 | 1,96 | 15,62 | 16,13 | 16,62 | — | — | — |
| 3055020 | 2 | 5 | 2,5 | 20 | 70 | 4 | 6 | 4,85 | 1,46 | 20,82 | 21,47 | — | — | — | — |
| 3055025 | 2 | 5 | 2,5 | 25 | 70 | 4 | 6 | 4,85 | 1,16 | 26 | 26,82 | — | — | — | — |
| 3055030 | 2 | 5 | 2,5 | 30 | 80 | 4 | 6 | 4,85 | 0,97 | 31,17 | — | — | — | — | — |
| 3055035 | 2 | 5 | 2,5 | 35 | 80 | 4 | 6 | 4,85 | 0,83 | 36,34 | — | — | — | — | — |
| 3055040 | 2 | 5 | 2,5 | 40 | 90 | 4 | 6 | 4,85 | 0,72 | 41,51 | — | — | — | — | — |
| 3055045 | 2 | 5 | 2,5 | 45 | 100 | 4 | 6 | 4,85 | 0,64 | 46,68 | — | — | — | — | — |
