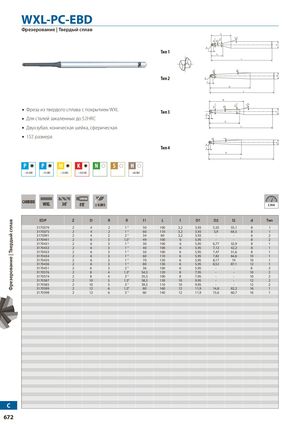

WXL-PC-EBD (продолжение)
Фрезерование | Твердый сплав
| EDP | Z | D | R | l1 | L | l | D1 | D2 | l2 | d | Тип |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3170374 | 2 | 4 | 2 | 50 | 100 | 3,2 | 3,93 | 5,55 | 55,1 | 8 | 1 |
| 3170375 | 2 | 4 | 2 | 60 | 110 | 3,2 | 3,93 | 5,9 | 64,5 | 8 | 1 |
| 3170391 | 2 | 4 | 2 | 34 | 80 | 3,2 | 3,93 | — | — | 6 | 2 |
| 3170441 | 2 | 6 | 3 | 49 | 100 | 6 | 5,95 | — | — | 8 | 2 |
| 3170431 | 2 | 6 | 3 | 30 | 100 | 6 | 5,95 | 6,77 | 32,9 | 8 | 1 |
| 3170432 | 2 | 6 | 3 | 40 | 100 | 6 | 5,95 | 7,12 | 42,2 | 8 | 1 |
| 3170433 | 2 | 6 | 3 | 50 | 100 | 6 | 5,95 | 7,47 | 51,6 | 8 | 1 |
| 3170434 | 2 | 6 | 3 | 60 | 110 | 6 | 5,95 | 7,82 | 64,6 | 10 | 1 |
| 3170435 | 2 | 6 | 3 | 70 | 120 | 6 | 5,95 | 8,17 | 74 | 10 | 1 |
| 3170436 | 2 | 6 | 3 | 80 | 130 | 6 | 5,95 | 8,52 | 87,1 | 12 | 1 |
| 3170451 | 2 | 6 | 3 | 36 | 100 | 6 | 5,95 | — | — | 8 | 2 |
| 3170576 | 2 | 8 | 4 | 54,5 | 120 | 8 | 7,95 | — | — | 10 | 2 |
| 3170574 | 2 | 8 | 4 | 35,5 | 100 | 8 | 7,95 | — | — | 10 | 2 |
| 3170587 | 2 | 10 | 5 | 58,5 | 130 | 10 | 9,95 | — | — | 12 | 2 |
| 3170585 | 2 | 10 | 5 | 39,5 | 110 | 10 | 9,95 | — | — | 12 | 2 |
| 3170599 | 2 | 12 | 6 | 80 | 160 | 12 | 11,9 | 14,8 | 82,2 | 16 | 1 |
| 3170598 | 2 | 12 | 6 | 60 | 140 | 12 | 11,9 | 15,6 | 60,7 | 16 | 1 |
