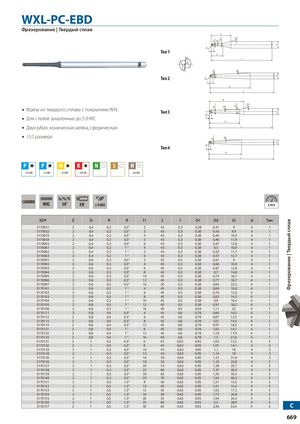

WXL-PC-EBD
Фрезерование | Твёрдый сплав
Фреза из твёрдого сплава с покрытием WXL для сталей закалённых до 52 HRC. Двухзубая, коническая шейка, сферическая.
152 размера
Конструктивные типы:
- Тип 1
- Тип 2
- Тип 3
- Тип 4
| Артикул | Z | D | R | l₁ | L | l | D₁ | D₂ | l₂ | d | Тип |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3170051 | 2 | 0,4 | 0,2 | 2 | 45 | 0,3 | 0,38 | 0,41 | 9 | 4 | 1 |
| 3170052 | 2 | 0,4 | 0,2 | 3 | 45 | 0,3 | 0,38 | 0,43 | 9,9 | 4 | 1 |
| 3170053 | 2 | 0,4 | 0,2 | 4 | 45 | 0,3 | 0,38 | 0,44 | 10,9 | 4 | 1 |
| 3170054 | 2 | 0,4 | 0,2 | 5 | 45 | 0,3 | 0,38 | 0,46 | 11,9 | 4 | 1 |
| 3170055 | 2 | 0,4 | 0,2 | 6 | 45 | 0,3 | 0,38 | 0,47 | 12,8 | 4 | 1 |
| 3170061 | 2 | 0,4 | 0,2 | 4 | 45 | 0,3 | 0,38 | 0,5 | 10,8 | 4 | 1 |
| 3170062 | 2 | 0,4 | 0,2 | 5 | 45 | 0,3 | 0,38 | 0,53 | 11,7 | 4 | 1 |
| 3170063 | 2 | 0,4 | 0,2 | 6 | 45 | 0,3 | 0,38 | 0,57 | 12,7 | 4 | 1 |
| 3170091 | 2 | 0,6 | 0,3 | 2 | 45 | 0,5 | 0,58 | 0,61 | 9 | 4 | 1 |
| 3170092 | 2 | 0,6 | 0,3 | 4 | 45 | 0,5 | 0,58 | 0,64 | 10,9 | 4 | 1 |
| 3170093 | 2 | 0,6 | 0,3 | 6 | 45 | 0,5 | 0,58 | 0,67 | 12,8 | 4 | 1 |
| 3170094 | 2 | 0,6 | 0,3 | 8 | 45 | 0,5 | 0,58 | 0,7 | 14,8 | 4 | 1 |
| 3170095 | 2 | 0,6 | 0,3 | 10 | 45 | 0,5 | 0,58 | 0,74 | 16,7 | 4 | 1 |
| 3170096 | 2 | 0,6 | 0,3 | 12 | 45 | 0,5 | 0,58 | 0,77 | 18,7 | 4 | 1 |
| 3170097 | 2 | 0,6 | 0,3 | 16 | 50 | 0,5 | 0,58 | 0,84 | 22,5 | 4 | 1 |
| 3170101 | 2 | 0,6 | 0,3 | 4 | 45 | 0,5 | 0,58 | 0,69 | 10,8 | 4 | 1 |
| 3170102 | 2 | 0,6 | 0,3 | 6 | 45 | 0,5 | 0,58 | 0,76 | 12,6 | 4 | 1 |
| 3170103 | 2 | 0,6 | 0,3 | 8 | 45 | 0,5 | 0,58 | 0,83 | 14,5 | 4 | 1 |
| 3170104 | 2 | 0,6 | 0,3 | 10 | 45 | 0,5 | 0,58 | 0,9 | 16,4 | 4 | 1 |
| 3170105 | 2 | 0,6 | 0,3 | 12 | 45 | 0,5 | 0,58 | 0,97 | 18,2 | 4 | 1 |
| 3170106 | 2 | 0,6 | 0,3 | 16 | 50 | 0,5 | 0,58 | 1,11 | 22 | 4 | 1 |
| 3170111 | 2 | 0,8 | 0,4 | 4 | 45 | 0,6 | 0,78 | 0,84 | 10,5 | 4 | 1 |
| 3170112 | 2 | 0,8 | 0,4 | 6 | 45 | 0,6 | 0,78 | 0,87 | 12,5 | 4 | 1 |
| 3170113 | 2 | 0,8 | 0,4 | 8 | 45 | 0,6 | 0,78 | 0,9 | 14,4 | 4 | 1 |
| 3170114 | 2 | 0,8 | 0,4 | 12 | 45 | 0,6 | 0,78 | 0,97 | 18,3 | 4 | 1 |
| 3170121 | 2 | 0,8 | 0,4 | 8 | 45 | 0,6 | 0,78 | 1,02 | 14,1 | 4 | 1 |
| 3170122 | 2 | 0,8 | 0,4 | 12 | 45 | 0,6 | 0,78 | 1,16 | 17,9 | 4 | 1 |
| 3170123 | 2 | 0,8 | 0,4 | 16 | 50 | 0,6 | 0,78 | 1,3 | 21,6 | 4 | 1 |
| 3170131 | 2 | 1 | 0,5 | 6 | 45 | 0,63 | 0,95 | 1,03 | 12,2 | 4 | 3 |
| 3170132 | 2 | 1 | 0,5 | 8 | 45 | 0,63 | 0,95 | 1,07 | 14,1 | 4 | 3 |
| 3170133 | 2 | 1 | 0,5 | 10 | 45 | 0,63 | 0,95 | 1,1 | 16 | 4 | 3 |
| 3170134 | 2 | 1 | 0,5 | 12 | 45 | 0,63 | 0,95 | 1,14 | 18 | 4 | 3 |
| 3170135 | 2 | 1 | 0,5 | 16 | 50 | 0,63 | 0,95 | 1,21 | 21,8 | 4 | 3 |
| 3170136 | 2 | 1 | 0,5 | 18 | 55 | 0,63 | 0,95 | 1,24 | 23,8 | 4 | 3 |
| 3170137 | 2 | 1 | 0,5 | 20 | 55 | 0,63 | 0,95 | 1,28 | 25,7 | 4 | 3 |
| 3170138 | 2 | 1 | 0,5 | 25 | 60 | 0,63 | 0,95 | 1,37 | 30,5 | 4 | 3 |
| 3170139 | 2 | 1 | 0,5 | 30 | 65 | 0,63 | 0,95 | 1,45 | 35,4 | 4 | 3 |
| 3170140 | 2 | 1 | 0,5 | 35 | 70 | 0,63 | 0,95 | 1,54 | 40,2 | 4 | 3 |
| 3170151 | 2 | 1 | 0,5 | 8 | 45 | 0,63 | 0,95 | 1,31 | 13,5 | 4 | 3 |
| 3170152 | 2 | 1 | 0,5 | 10 | 45 | 0,63 | 0,95 | 1,41 | 15,4 | 4 | 3 |
| 3170153 | 2 | 1 | 0,5 | 12 | 45 | 0,63 | 0,95 | 1,52 | 17,2 | 4 | 3 |
| 3170154 | 2 | 1 | 0,5 | 16 | 50 | 0,63 | 0,95 | 1,73 | 20,8 | 4 | 3 |
| 3170155 | 2 | 1 | 0,5 | 20 | 55 | 0,63 | 0,95 | 1,94 | 24,4 | 4 | 3 |
| 3170156 | 2 | 1 | 0,5 | 25 | 60 | 0,63 | 0,95 | 2,2 | 28,9 | 4 | 3 |
| 3170157 | 2 | 1 | 0,5 | 30 | 65 | 0,63 | 0,95 | 2,46 | 33,4 | 4 | 3 |
