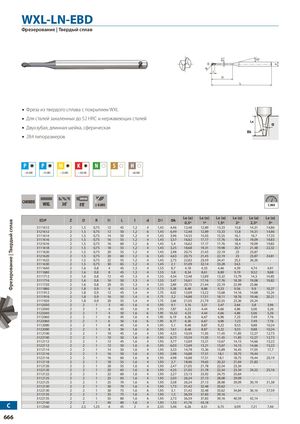

WXL-LN-EBD
Фрезерование | Твёрдый сплав
Фреза из твёрдого сплава с покрытием WXL для сталей закалённых до 52 HRC и нержавеющих сталей. Двухзубая, длинная шейка, сферическая.
284 типоразмеров
| Артикул | Z | D | R | l₁ | L | l | d | D₁ | Φk | Le (α) 0,5° | Le (α) 1° | Le (α) 1,5° | Le (α) 2° | Le (α) 2,5° | Le (α) 3° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3111612 | 2 | 1,5 | 0,75 | 12 | 45 | 1,2 | 4 | 1,45 | 4,46 | 12,48 | 12,89 | 13,33 | 13,8 | 14,31 | 14,86 |
| 3121612 | 2 | 1,5 | 0,75 | 12 | 50 | 1,2 | 6 | 1,45 | 6,49 | 12,48 | 12,89 | 13,33 | 13,8 | 14,31 | 14,86 |
| 3111614 | 2 | 1,5 | 0,75 | 14 | 50 | 1,2 | 4 | 1,45 | 3,96 | 14,55 | 15,03 | 15,55 | 16,1 | 16,7 | 17,35 |
| 3111616 | 2 | 1,5 | 0,75 | 16 | 55 | 1,2 | 4 | 1,45 | 3,57 | 16,62 | 17,17 | 17,76 | 18,4 | 19,09 | 19,83 |
| 3121616 | 2 | 1,5 | 0,75 | 16 | 60 | 1,2 | 6 | 1,45 | 5,4 | 16,62 | 17,17 | 17,76 | 18,4 | 19,09 | 19,83 |
| 3111618 | 2 | 1,5 | 0,75 | 18 | 55 | 1,2 | 4 | 1,45 | 3,25 | 18,68 | 19,31 | 19,98 | 20,7 | 21,48 | 22,32 |
| 3111620 | 2 | 1,5 | 0,75 | 20 | 55 | 1,2 | 4 | 1,45 | 2,98 | 20,75 | 21,45 | 22,19 | 23 | 23,87 | — |
| 3121620 | 2 | 1,5 | 0,75 | 20 | 60 | 1,2 | 6 | 1,45 | 4,63 | 20,75 | 21,45 | 22,19 | 23 | 23,87 | 24,81 |
| 3111622 | 2 | 1,5 | 0,75 | 22 | 55 | 1,2 | 4 | 1,45 | 2,75 | 22,82 | 23,59 | 24,41 | 25,3 | 26,26 | — |
| 3111630 | 2 | 1,5 | 0,75 | 30 | 65 | 1,2 | 4 | 1,45 | 2,1 | 31,09 | 32,14 | 33,28 | 34,5 | — | — |
| 3111640 | 2 | 1,6 | 0,8 | 4 | 45 | 1,3 | 4 | 1,55 | 8,7 | 4,18 | 4,33 | 4,46 | 4,59 | 4,74 | 4,91 |
| 3111680 | 2 | 1,6 | 0,8 | 8 | 45 | 1,3 | 4 | 1,55 | 5,8 | 8,34 | 8,61 | 8,89 | 9,19 | 9,52 | 9,88 |
| 3111712 | 2 | 1,6 | 0,8 | 12 | 45 | 1,3 | 4 | 1,55 | 4,34 | 12,48 | 12,89 | 13,32 | 13,79 | 14,3 | 14,85 |
| 3111716 | 2 | 1,6 | 0,8 | 16 | 50 | 1,3 | 4 | 1,55 | 3,47 | 16,61 | 17,16 | 17,76 | 18,39 | 19,08 | 19,82 |
| 3111720 | 2 | 1,6 | 0,8 | 20 | 55 | 1,3 | 4 | 1,55 | 2,89 | 20,75 | 21,44 | 22,19 | 22,99 | 23,86 | — |
| 3111880 | 2 | 1,8 | 0,9 | 8 | 45 | 1,4 | 4 | 1,75 | 5,38 | 8,48 | 8,88 | 9,23 | 9,56 | 9,9 | 10,27 |
| 3111912 | 2 | 1,8 | 0,9 | 12 | 45 | 1,4 | 4 | 1,75 | 4,02 | 12,69 | 13,22 | 13,68 | 14,16 | 14,68 | 15,24 |
| 3111916 | 2 | 1,8 | 0,9 | 16 | 50 | 1,4 | 4 | 1,75 | 3,2 | 16,88 | 17,51 | 18,11 | 18,76 | 19,46 | 20,21 |
| 3111920 | 2 | 1,8 | 0,9 | 20 | 55 | 1,4 | 4 | 1,75 | 2,66 | 21,05 | 21,79 | 22,55 | 23,36 | 24,24 | — |
| 3112030 | 2 | 2 | 1 | 3 | 45 | 1,6 | 4 | 1,95 | 9,1 | 3,16 | 3,31 | 3,47 | 3,64 | 3,8 | 3,96 |
| 3112040 | 2 | 2 | 1 | 4 | 45 | 1,6 | 4 | 1,95 | 7,87 | 4,23 | 4,44 | 4,66 | 4,86 | 5,06 | 5,26 |
| 3122040 | 2 | 2 | 1 | 4 | 50 | 1,6 | 6 | 1,95 | 10,32 | 4,23 | 4,44 | 4,66 | 4,86 | 5,06 | 5,26 |
| 3112060 | 2 | 2 | 1 | 6 | 45 | 1,6 | 4 | 1,95 | 6,19 | 6,36 | 6,67 | 6,96 | 7,23 | 7,49 | 7,76 |
| 3122060 | 2 | 2 | 1 | 6 | 50 | 1,6 | 6 | 1,95 | 8,77 | 6,36 | 6,67 | 6,96 | 7,23 | 7,49 | 7,76 |
| 3112080 | 2 | 2 | 1 | 8 | 45 | 1,6 | 4 | 1,95 | 5,1 | 8,48 | 8,87 | 9,22 | 9,55 | 9,88 | 10,24 |
| 3122080 | 2 | 2 | 1 | 8 | 50 | 1,6 | 6 | 1,95 | 7,61 | 8,48 | 8,87 | 9,22 | 9,55 | 9,88 | 10,24 |
| 3112100 | 2 | 2 | 1 | 10 | 45 | 1,6 | 4 | 1,95 | 4,33 | 10,59 | 11,05 | 11,45 | 11,85 | 12,27 | 12,73 |
| 3122100 | 2 | 2 | 1 | 10 | 50 | 1,6 | 6 | 1,95 | 6,73 | 10,59 | 11,05 | 11,45 | 11,85 | 12,27 | 12,73 |
| 3112112 | 2 | 2 | 1 | 12 | 45 | 1,6 | 4 | 1,95 | 3,77 | 12,69 | 13,21 | 13,67 | 14,15 | 14,66 | 15,22 |
| 3122112 | 2 | 2 | 1 | 12 | 50 | 1,6 | 6 | 1,95 | 6,03 | 12,69 | 13,21 | 13,67 | 14,15 | 14,66 | 15,22 |
| 3112114 | 2 | 2 | 1 | 14 | 50 | 1,6 | 4 | 1,95 | 3,33 | 14,78 | 15,36 | 15,89 | 16,45 | 17,05 | 17,7 |
| 3112116 | 2 | 2 | 1 | 16 | 50 | 1,6 | 4 | 1,95 | 2,98 | 16,88 | 17,51 | 18,1 | 18,75 | 19,44 | — |
| 3122116 | 2 | 2 | 1 | 16 | 60 | 1,6 | 6 | 1,95 | 4,98 | 16,88 | 17,51 | 18,1 | 18,75 | 19,44 | 20,19 |
| 3112118 | 2 | 2 | 1 | 18 | 55 | 1,6 | 4 | 1,95 | 2,7 | 18,96 | 19,65 | 20,32 | 21,04 | 21,83 | — |
| 3112120 | 2 | 2 | 1 | 20 | 55 | 1,6 | 4 | 1,95 | 2,47 | 21,05 | 21,78 | 22,54 | 23,34 | — | — |
| 3122120 | 2 | 2 | 1 | 20 | 65 | 1,6 | 6 | 1,95 | 4,25 | 21,05 | 21,78 | 22,54 | 23,34 | 24,22 | 25,16 |
| 3112122 | 2 | 2 | 1 | 22 | 60 | 1,6 | 4 | 1,95 | 2,27 | 23,13 | 23,92 | 24,75 | 25,64 | — | — |
| 3112125 | 2 | 2 | 1 | 25 | 65 | 1,6 | 4 | 1,95 | 2,03 | 26,24 | 27,13 | 28,08 | 29,09 | — | — |
| 3122125 | 2 | 2 | 1 | 25 | 70 | 1,6 | 6 | 1,95 | 3,58 | 26,24 | 27,13 | 28,08 | 29,09 | 30,19 | 31,38 |
| 3112130 | 2 | 2 | 1 | 30 | 70 | 1,6 | 4 | 1,95 | 1,73 | 31,42 | 32,48 | 33,62 | — | — | — |
| 3122130 | 2 | 2 | 1 | 30 | 75 | 1,6 | 6 | 1,95 | 3,1 | 31,42 | 32,48 | 33,62 | 34,84 | 36,16 | 37,59 |
| 3112135 | 2 | 2 | 1 | 35 | 75 | 1,6 | 4 | 1,95 | 1,5 | 36,59 | 37,83 | 39,16 | — | — | — |
| 3122135 | 2 | 2 | 1 | 35 | 80 | 1,6 | 6 | 1,95 | 2,73 | 36,59 | 37,83 | 39,16 | 40,59 | 42,14 | — |
| 3112140 | 2 | 2 | 1 | 40 | 80 | 1,6 | 4 | 1,95 | 1,33 | 41,76 | 43,18 | — | — | — | — |
| 3112560 | 2 | 2,5 | 1,25 | 6 | 45 | 2 | 4 | 2,35 | 5,46 | 6,26 | 6,51 | 6,75 | 6,99 | 7,21 | 7,46 |
