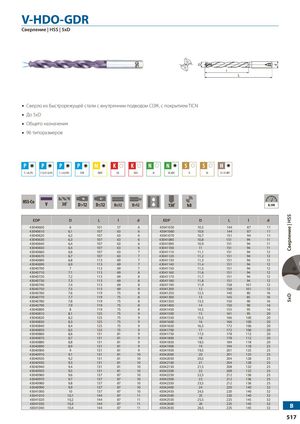

V-HDO-GDR
Сверление | HSS | 5xD
Сверло из быстрорежущей стали с внутренним подводом СОЖ, с покрытием TICN
До 5xD
Общего назначения
96 типоразмеров
| Материал | P | P | P | P | M | K | K | N | N | S | S | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C: ≤0,2% | ◉ | |||||||||||
| C: 0,25-0,4% | ◉ | |||||||||||
| C: ≥0,45% | ◉ | |||||||||||
| SCM | ◉ | ◉ | ||||||||||
| INOX | ○ | |||||||||||
| GG | ○ | |||||||||||
| GGG | ○ | |||||||||||
| Al | ○ | |||||||||||
| AC, ADC | ◉ | |||||||||||
| Ti | ○ | |||||||||||
| Ni | ◉ | |||||||||||
| 25-35 HRC | ◉ |
| EDP | D | L | l | d | EDP | D | L | l | d |
|---|---|---|---|---|---|---|---|---|---|
| 43040600 | 6 | 101 | 57 | 6 | 43041050 | 10,5 | 144 | 87 | 11 |
| 43040610 | 6,1 | 107 | 63 | 6 | 43041060 | 10,6 | 144 | 87 | 11 |
| 43040620 | 6,2 | 107 | 63 | 6 | 43041070 | 10,7 | 151 | 94 | 11 |
| 43040630 | 6,3 | 107 | 63 | 6 | 43041080 | 10,8 | 151 | 94 | 11 |
| 43040640 | 6,4 | 107 | 63 | 6 | 43041090 | 10,9 | 151 | 94 | 11 |
| 43040650 | 6,5 | 107 | 63 | 6 | 43041100 | 11 | 151 | 94 | 11 |
| 43040660 | 6,6 | 107 | 63 | 7 | 43041110 | 11,1 | 151 | 94 | 12 |
| 43040670 | 6,7 | 107 | 63 | 7 | 43041120 | 11,2 | 151 | 94 | 12 |
| 43040680 | 6,8 | 113 | 69 | 7 | 43041130 | 11,3 | 151 | 94 | 12 |
| 43040690 | 6,9 | 113 | 69 | 7 | 43041140 | 11,4 | 151 | 94 | 12 |
| 43040700 | 7 | 113 | 69 | 7 | 43041150 | 11,5 | 151 | 94 | 12 |
| 43040710 | 7,1 | 113 | 69 | 8 | 43041160 | 11,6 | 151 | 94 | 12 |
| 43040720 | 7,2 | 113 | 69 | 8 | 43041170 | 11,7 | 151 | 94 | 12 |
| 43040730 | 7,3 | 113 | 69 | 8 | 43041180 | 11,8 | 151 | 94 | 12 |
| 43040740 | 7,4 | 113 | 69 | 8 | 43041190 | 11,9 | 158 | 101 | 12 |
| 43040750 | 7,5 | 113 | 69 | 8 | 43041200 | 12 | 158 | 101 | 12 |
| 43040760 | 7,6 | 119 | 75 | 8 | 43041250 | 12,5 | 140 | 80 | 16 |
| 43040770 | 7,7 | 119 | 75 | 8 | 43041300 | 13 | 145 | 85 | 16 |
| 43040780 | 7,8 | 119 | 75 | 8 | 43041350 | 13,5 | 150 | 90 | 16 |
| 43040790 | 7,9 | 119 | 75 | 8 | 43041400 | 14 | 150 | 90 | 16 |
| 43040800 | 8 | 119 | 75 | 8 | 43041450 | 14,5 | 155 | 95 | 16 |
| 43040810 | 8,1 | 125 | 75 | 9 | 43041500 | 15 | 161 | 95 | 20 |
| 43040820 | 8,2 | 125 | 75 | 9 | 43041550 | 15,5 | 166 | 100 | 20 |
| 43040830 | 8,3 | 125 | 75 | 9 | 43041600 | 16 | 166 | 100 | 20 |
| 43040840 | 8,4 | 125 | 75 | 9 | 43041650 | 16,5 | 172 | 106 | 20 |
| 43040850 | 8,5 | 125 | 75 | 9 | 43041700 | 17 | 172 | 106 | 20 |
| 43040860 | 8,6 | 131 | 81 | 9 | 43041750 | 17,5 | 178 | 112 | 20 |
| 43040870 | 8,7 | 131 | 81 | 9 | 43041800 | 18 | 178 | 112 | 20 |
| 43040880 | 8,8 | 131 | 81 | 9 | 43041850 | 18,5 | 184 | 118 | 20 |
| 43040890 | 8,9 | 131 | 81 | 9 | 43041900 | 19 | 194 | 118 | 25 |
| 43040900 | 9 | 131 | 81 | 9 | 43041950 | 19,5 | 201 | 125 | 25 |
| 43040910 | 9,1 | 131 | 81 | 10 | 43042000 | 20 | 201 | 125 | 25 |
| 43040920 | 9,2 | 131 | 81 | 10 | 43042050 | 20,5 | 204 | 128 | 25 |
| 43040930 | 9,3 | 131 | 81 | 10 | 43042100 | 21 | 204 | 128 | 25 |
| 43040940 | 9,4 | 131 | 81 | 10 | 43042150 | 21,5 | 208 | 132 | 25 |
| 43040950 | 9,5 | 131 | 81 | 10 | 43042200 | 22 | 208 | 132 | 25 |
| 43040960 | 9,6 | 137 | 87 | 10 | 43042250 | 22,5 | 212 | 136 | 25 |
| 43040970 | 9,7 | 137 | 87 | 10 | 43042300 | 23 | 212 | 136 | 25 |
| 43040980 | 9,8 | 137 | 87 | 10 | 43042350 | 23,5 | 212 | 136 | 25 |
| 43040990 | 9,9 | 137 | 87 | 10 | 43042400 | 24 | 220 | 140 | 32 |
| 43041000 | 10 | 137 | 87 | 10 | 43042450 | 24,5 | 220 | 140 | 32 |
| 43041010 | 10,1 | 144 | 87 | 11 | 43042500 | 25 | 220 | 140 | 32 |
| 43041020 | 10,2 | 144 | 87 | 11 | 43042550 | 25,5 | 225 | 145 | 32 |
| 43041030 | 10,3 | 144 | 87 | 11 | 43042600 | 26 | 225 | 145 | 32 |
| 43041040 | 10,4 | 144 | 87 | 11 | 43042650 | 26,5 | 225 | 145 | 32 |
