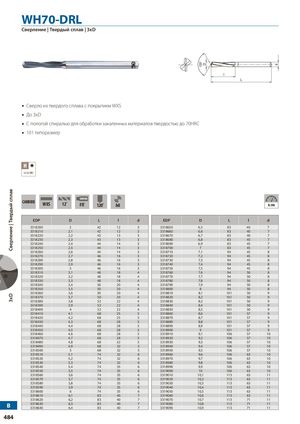

WH70-DRL
Сверление | Твердый сплав | 3xD
Описание
Сверло из твердого сплава с покрытием WXS с пологой спиралью для обработки закаленных материалов твердостью до 70HRC
- До 3xD
- 101 типоразмер
Совместимость материалов
52-62 HRC
Технические характеристики
| EDP | D (мм) | L (мм) | l (мм) | d (мм) | EDP | D (мм) | L (мм) | l (мм) | d (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 3318200 | 2 | 42 | 12 | 3 | 3318650 | 6,5 | 83 | 40 | 7 |
| 3318210 | 2,1 | 42 | 12 | 3 | 3318660 | 6,6 | 83 | 40 | 7 |
| 3318220 | 2,2 | 43 | 13 | 3 | 3318670 | 6,7 | 83 | 40 | 7 |
| 3318230 | 2,3 | 43 | 13 | 3 | 3318680 | 6,8 | 83 | 45 | 7 |
| 3318240 | 2,4 | 44 | 14 | 3 | 3318690 | 6,9 | 83 | 45 | 7 |
| 3318250 | 2,5 | 44 | 14 | 3 | 3318700 | 7 | 83 | 45 | 7 |
| 3318260 | 2,6 | 44 | 14 | 3 | 3318710 | 7,1 | 94 | 45 | 8 |
| 3318270 | 2,7 | 46 | 16 | 3 | 3318720 | 7,2 | 94 | 45 | 8 |
| 3318280 | 2,8 | 46 | 16 | 3 | 3318730 | 7,3 | 94 | 45 | 8 |
| 3318290 | 2,9 | 46 | 16 | 3 | 3318740 | 7,4 | 94 | 45 | 8 |
| 3318300 | 3 | 46 | 16 | 3 | 3318750 | 7,5 | 94 | 45 | 8 |
| 3318310 | 3,1 | 48 | 18 | 4 | 3318760 | 7,6 | 94 | 50 | 8 |
| 3318320 | 3,2 | 48 | 18 | 4 | 3318770 | 7,7 | 94 | 50 | 8 |
| 3318330 | 3,3 | 48 | 18 | 4 | 3318780 | 7,8 | 94 | 50 | 8 |
| 3318340 | 3,4 | 50 | 20 | 4 | 3318790 | 7,9 | 94 | 50 | 8 |
| 3318350 | 3,5 | 50 | 20 | 4 | 3318800 | 8 | 94 | 50 | 8 |
| 3318360 | 3,6 | 50 | 20 | 4 | 3318810 | 8,1 | 101 | 50 | 9 |
| 3318370 | 3,7 | 50 | 20 | 4 | 3318820 | 8,2 | 101 | 50 | 9 |
| 3318380 | 3,8 | 52 | 22 | 4 | 3318830 | 8,3 | 101 | 50 | 9 |
| 3318390 | 3,9 | 52 | 22 | 4 | 3318840 | 8,4 | 101 | 50 | 9 |
| 3318400 | 4 | 52 | 22 | 4 | 3318850 | 8,5 | 101 | 50 | 9 |
| 3318410 | 4,1 | 68 | 25 | 5 | 3318860 | 8,6 | 101 | 57 | 9 |
| 3318420 | 4,2 | 68 | 25 | 5 | 3318870 | 8,7 | 101 | 57 | 9 |
| 3318430 | 4,3 | 68 | 28 | 5 | 3318880 | 8,8 | 101 | 57 | 9 |
| 3318440 | 4,4 | 68 | 28 | 5 | 3318890 | 8,9 | 101 | 57 | 9 |
| 3318450 | 4,5 | 68 | 28 | 5 | 3318900 | 9 | 101 | 57 | 9 |
| 3318460 | 4,6 | 68 | 28 | 5 | 3318910 | 9,1 | 106 | 57 | 10 |
| 3318470 | 4,7 | 68 | 28 | 5 | 3318920 | 9,2 | 106 | 57 | 10 |
| 3318480 | 4,8 | 68 | 32 | 5 | 3318930 | 9,3 | 106 | 57 | 10 |
| 3318490 | 4,9 | 68 | 32 | 5 | 3318940 | 9,4 | 106 | 57 | 10 |
| 3318500 | 5 | 68 | 32 | 5 | 3318950 | 9,5 | 106 | 57 | 10 |
| 3318510 | 5,1 | 74 | 32 | 6 | 3318960 | 9,6 | 106 | 63 | 10 |
| 3318520 | 5,2 | 74 | 32 | 6 | 3318970 | 9,7 | 106 | 63 | 10 |
| 3318530 | 5,3 | 74 | 32 | 6 | 3318980 | 9,8 | 106 | 63 | 10 |
| 3318540 | 5,4 | 74 | 35 | 6 | 3318990 | 9,9 | 106 | 63 | 10 |
| 3318550 | 5,5 | 74 | 35 | 6 | 3319000 | 10 | 106 | 63 | 10 |
| 3318560 | 5,6 | 74 | 35 | 6 | 3319010 | 10,1 | 113 | 63 | 11 |
| 3318570 | 5,7 | 74 | 35 | 6 | 3319020 | 10,2 | 113 | 63 | 11 |
| 3318580 | 5,8 | 74 | 35 | 6 | 3319030 | 10,3 | 113 | 63 | 11 |
| 3318590 | 5,9 | 74 | 35 | 6 | 3319040 | 10,4 | 113 | 63 | 11 |
| 3318600 | 6 | 74 | 35 | 6 | 3319050 | 10,5 | 113 | 63 | 11 |
| 3318610 | 6,1 | 83 | 40 | 7 | 3319060 | 10,6 | 113 | 63 | 11 |
| 3318620 | 6,2 | 83 | 40 | 7 | 3319070 | 10,7 | 113 | 71 | 11 |
| 3318630 | 6,3 | 83 | 40 | 7 | 3319080 | 10,8 | 113 | 71 | 11 |
| 3318640 | 6,4 | 83 | 40 | 7 | 3319090 | 10,9 | 113 | 71 | 11 |
