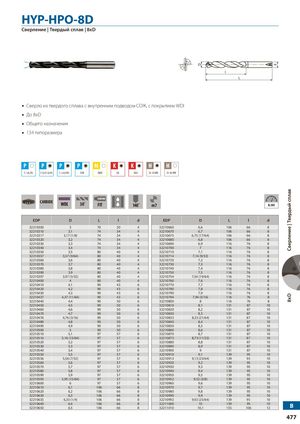

HYP-HPO-8D
Сверление | Твердый сплав | 8xD
Описание
Сверло из твердого сплава с внутренним подводом СОЖ, с покрытием WDI
- До 8xD
- Общего назначения
- 134 типоразмера
Совместимость материалов
| Диапазоны твёрдости и марки материалов | ||||||||
|---|---|---|---|---|---|---|---|---|
| P: ≤0,2% | P: 0,25-0,4% | P: ≥0,45% | SCM | INOX | GG | GGG | 25-35 HRC | 35-45 HRC |
Технические характеристики
| EDP | D (мм) | L (мм) | l (мм) | d (мм) | EDP | D (мм) | L (мм) | l (мм) | d (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 32210300 | 3 | 70 | 30 | 4 | 32210660 | 6,6 | 106 | 66 | 8 |
| 32210310 | 3,1 | 74 | 34 | 4 | 32210670 | 6,7 | 106 | 66 | 8 |
| 32210317 | 3,17 (1/8) | 74 | 34 | 4 | 32210675 | 6,75 (17/64) | 106 | 66 | 8 |
| 32210320 | 3,2 | 74 | 34 | 4 | 32210680 | 6,8 | 106 | 66 | 8 |
| 32210330 | 3,3 | 74 | 34 | 4 | 32210690 | 6,9 | 116 | 76 | 8 |
| 32210340 | 3,4 | 74 | 34 | 4 | 32210700 | 7 | 116 | 76 | 8 |
| 32210350 | 3,5 | 80 | 40 | 4 | 32210710 | 7,1 | 116 | 76 | 8 |
| 32210357 | 3,57 (9/64) | 80 | 40 | 4 | 32210714 | 7,14 (9/32) | 116 | 76 | 8 |
| 32210360 | 3,6 | 80 | 40 | 4 | 32210720 | 7,2 | 116 | 76 | 8 |
| 32210370 | 3,7 | 80 | 40 | 4 | 32210730 | 7,3 | 116 | 76 | 8 |
| 32210380 | 3,8 | 80 | 40 | 4 | 32210740 | 7,4 | 116 | 76 | 8 |
| 32210390 | 3,9 | 80 | 40 | 4 | 32210750 | 7,5 | 116 | 76 | 8 |
| 32210397 | 3,97 (5/32) | 80 | 40 | 4 | 32210754 | 7,54 (19/64) | 116 | 76 | 8 |
| 32210400 | 4 | 80 | 40 | 4 | 32210760 | 7,6 | 116 | 76 | 8 |
| 32210410 | 4,1 | 90 | 43 | 6 | 32210770 | 7,7 | 116 | 76 | 8 |
| 32210420 | 4,2 | 90 | 43 | 6 | 32210780 | 7,8 | 116 | 76 | 8 |
| 32210430 | 4,3 | 90 | 43 | 6 | 32210790 | 7,9 | 116 | 76 | 8 |
| 32210437 | 4,37 (11/64) | 90 | 43 | 6 | 32210794 | 7,94 (5/16) | 116 | 76 | 8 |
| 32210440 | 4,4 | 90 | 50 | 6 | 32210800 | 8 | 116 | 76 | 8 |
| 32210450 | 4,5 | 90 | 50 | 6 | 32210810 | 8,1 | 131 | 87 | 10 |
| 32210460 | 4,6 | 90 | 50 | 6 | 32210820 | 8,2 | 131 | 87 | 10 |
| 32210470 | 4,7 | 90 | 50 | 6 | 32210830 | 8,3 | 131 | 87 | 10 |
| 32210476 | 4,76 (3/16) | 90 | 50 | 6 | 32210833 | 8,33 (21/64) | 131 | 87 | 10 |
| 32210480 | 4,8 | 90 | 50 | 6 | 32210840 | 8,4 | 131 | 87 | 10 |
| 32210490 | 4,9 | 90 | 50 | 6 | 32210850 | 8,5 | 131 | 87 | 10 |
| 32210500 | 5 | 90 | 50 | 6 | 32210860 | 8,6 | 131 | 87 | 10 |
| 32210510 | 5,1 | 97 | 57 | 6 | 32210870 | 8,7 | 131 | 87 | 10 |
| 32210516 | 5,16 (13/64) | 97 | 57 | 6 | 32210873 | 8,73 (11/32) | 131 | 87 | 10 |
| 32210520 | 5,2 | 97 | 57 | 6 | 32210880 | 8,8 | 131 | 87 | 10 |
| 32210530 | 5,3 | 97 | 57 | 6 | 32210890 | 8,9 | 131 | 87 | 10 |
| 32210540 | 5,4 | 97 | 57 | 6 | 32210900 | 9 | 131 | 87 | 10 |
| 32210550 | 5,5 | 97 | 57 | 6 | 32210910 | 9,1 | 139 | 95 | 10 |
| 32210556 | 5,56 (7/32) | 97 | 57 | 6 | 32210913 | 9,13 (23/64) | 139 | 95 | 10 |
| 32210560 | 5,6 | 97 | 57 | 6 | 32210920 | 9,2 | 139 | 95 | 10 |
| 32210570 | 5,7 | 97 | 57 | 6 | 32210930 | 9,3 | 139 | 95 | 10 |
| 32210580 | 5,8 | 97 | 57 | 6 | 32210940 | 9,4 | 139 | 95 | 10 |
| 32210590 | 5,9 | 97 | 57 | 6 | 32210950 | 9,5 | 139 | 95 | 10 |
| 32210595 | 5,95 (15/64) | 97 | 57 | 6 | 32210952 | 9,52 (3/8) | 139 | 95 | 10 |
| 32210600 | 6 | 97 | 57 | 6 | 32210960 | 9,6 | 139 | 95 | 10 |
| 32210610 | 6,1 | 106 | 66 | 8 | 32210970 | 9,7 | 139 | 95 | 10 |
| 32210620 | 6,2 | 106 | 66 | 8 | 32210980 | 9,8 | 139 | 95 | 10 |
| 32210630 | 6,3 | 106 | 66 | 8 | 32210990 | 9,9 | 139 | 95 | 10 |
| 32210635 | 6,35 (1/4) | 106 | 66 | 8 | 32210992 | 9,92 (25/64) | 139 | 95 | 10 |
| 32210640 | 6,4 | 106 | 66 | 8 | 32211000 | 10 | 139 | 95 | 10 |
| 32210650 | 6,5 | 106 | 66 | 8 | 32211010 | 10,1 | 155 | 106 | 12 |
