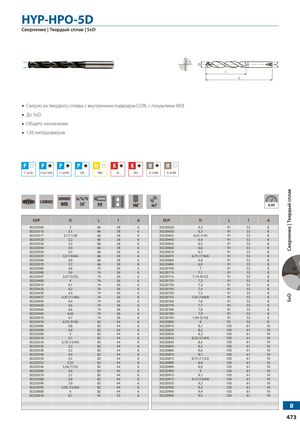

HYP-HPO-5D
Сверление | Твердый сплав | 5xD
Сверло из твердого сплава с внутренним подводом СОЖ, с покрытием WDI
- До 5xD
- Общего назначения
- 136 типоразмеров
Применимость материалов
P ○ (C: ≤0,2%) | P ◉ (C: 0,25-0,4%) | P ◉ (C: ≥0,45%) | M ○ SCM | K ◉ INOX | K ◉ GG | H ◉ GGG (25-35 HRC) | H ○ (35-45 HRC)
Технические характеристики
| EDP | D (мм) | L (мм) | l (мм) | d (мм) | EDP | D (мм) | L (мм) | l (мм) | d (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 30220300 | 3 | 66 | 28 | 6 | 30220620 | 6,2 | 91 | 53 | 8 |
| 30220310 | 3,1 | 66 | 28 | 6 | 30220630 | 6,3 | 91 | 53 | 8 |
| 30220317 | 3,17 (1/8) | 66 | 28 | 6 | 30220635 | 6,35 (1/4) | 91 | 53 | 8 |
| 30220320 | 3,2 | 66 | 28 | 6 | 30220640 | 6,4 | 91 | 53 | 8 |
| 30220330 | 3,3 | 66 | 28 | 6 | 30220650 | 6,5 | 91 | 53 | 8 |
| 30220340 | 3,4 | 66 | 28 | 6 | 30220660 | 6,6 | 91 | 53 | 8 |
| 30220350 | 3,5 | 66 | 28 | 6 | 30220670 | 6,7 | 91 | 53 | 8 |
| 30220357 | 3,57 (9/64) | 66 | 28 | 6 | 30220675 | 6,75 (17/64) | 91 | 53 | 8 |
| 30220360 | 3,6 | 66 | 28 | 6 | 30220680 | 6,8 | 91 | 53 | 8 |
| 30220370 | 3,7 | 66 | 28 | 6 | 30220690 | 6,9 | 91 | 53 | 8 |
| 30220380 | 3,8 | 74 | 36 | 6 | 30220700 | 7 | 91 | 53 | 8 |
| 30220390 | 3,9 | 74 | 36 | 6 | 30220710 | 7,1 | 91 | 53 | 8 |
| 30220397 | 3,97 (5/32) | 74 | 36 | 6 | 30220714 | 7,14 (9/32) | 91 | 53 | 8 |
| 30220400 | 4 | 74 | 36 | 6 | 30220720 | 7,2 | 91 | 53 | 8 |
| 30220410 | 4,1 | 74 | 36 | 6 | 30220730 | 7,3 | 91 | 53 | 8 |
| 30220420 | 4,2 | 74 | 36 | 6 | 30220740 | 7,4 | 91 | 53 | 8 |
| 30220430 | 4,3 | 74 | 36 | 6 | 30220750 | 7,5 | 91 | 53 | 8 |
| 30220437 | 4,37 (11/64) | 74 | 36 | 6 | 30220754 | 7,54 (19/64) | 91 | 53 | 8 |
| 30220440 | 4,4 | 74 | 36 | 6 | 30220760 | 7,6 | 91 | 53 | 8 |
| 30220450 | 4,5 | 74 | 36 | 6 | 30220770 | 7,7 | 91 | 53 | 8 |
| 30220460 | 4,6 | 74 | 36 | 6 | 30220780 | 7,8 | 91 | 53 | 8 |
| 30220465 | 4,65 | 74 | 36 | 6 | 30220790 | 7,9 | 91 | 53 | 8 |
| 30220470 | 4,7 | 74 | 36 | 6 | 30220794 | 7,94 (5/16) | 91 | 53 | 8 |
| 30220476 | 4,76 (3/16) | 82 | 44 | 6 | 30220800 | 8 | 91 | 53 | 8 |
| 30220480 | 4,8 | 82 | 44 | 6 | 30220810 | 8,1 | 103 | 61 | 10 |
| 30220490 | 4,9 | 82 | 44 | 6 | 30220820 | 8,2 | 103 | 61 | 10 |
| 30220500 | 5 | 82 | 44 | 6 | 30220830 | 8,3 | 103 | 61 | 10 |
| 30220510 | 5,1 | 82 | 44 | 6 | 30220833 | 8,33 (21/64) | 103 | 61 | 10 |
| 30220516 | 5,16 (13/64) | 82 | 44 | 6 | 30220840 | 8,4 | 103 | 61 | 10 |
| 30220520 | 5,2 | 82 | 44 | 6 | 30220850 | 8,5 | 103 | 61 | 10 |
| 30220530 | 5,3 | 82 | 44 | 6 | 30220860 | 8,6 | 103 | 61 | 10 |
| 30220540 | 5,4 | 82 | 44 | 6 | 30220870 | 8,7 | 103 | 61 | 10 |
| 30220550 | 5,5 | 82 | 44 | 6 | 30220873 | 8,73 (11/32) | 103 | 61 | 10 |
| 30220555 | 5,55 | 82 | 44 | 6 | 30220880 | 8,8 | 103 | 61 | 10 |
| 30220556 | 5,56 (7/32) | 82 | 44 | 6 | 30220890 | 8,9 | 103 | 61 | 10 |
| 30220560 | 5,6 | 82 | 44 | 6 | 30220900 | 9 | 103 | 61 | 10 |
| 30220570 | 5,7 | 82 | 44 | 6 | 30220910 | 9,1 | 103 | 61 | 10 |
| 30220580 | 5,8 | 82 | 44 | 6 | 30220913 | 9,13 (23/64) | 103 | 61 | 10 |
| 30220590 | 5,9 | 82 | 44 | 6 | 30220920 | 9,2 | 103 | 61 | 10 |
| 30220595 | 5,95 (15/64) | 82 | 44 | 6 | 30220930 | 9,3 | 103 | 61 | 10 |
| 30220600 | 6 | 82 | 44 | 6 | 30220940 | 9,4 | 103 | 61 | 10 |
| 30220610 | 6,1 | 91 | 53 | 8 | 30220950 | 9,5 | 103 | 61 | 10 |
