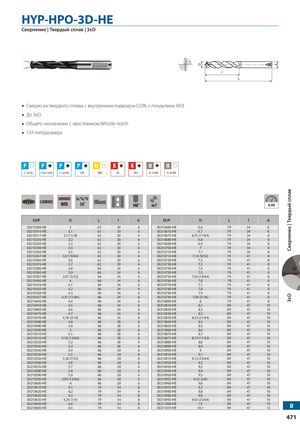

HYP-HPO-3D-HE
Сверление | Твердый сплав | 3xD
Сверло из твердого сплава с внутренним подводом СОЖ, с покрытием WDI
- До 3xD
- Общего назначения с хвостовиком Whistle notch
- 134 типоразмера
Применимость материалов
P ○ (C: ≤0,2%) | P ◉ (C: 0,25-0,4%) | P ◉ (C: ≥0,45%) | M ○ SCM | K ◉ INOX | K ◉ GG | H ◉ GGG (25-35 HRC) | H ○ (35-45 HRC)
Технические характеристики
| EDP | D (мм) | L (мм) | l (мм) | d (мм) | EDP | D (мм) | L (мм) | l (мм) | d (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 30210300-HE | 3 | 62 | 20 | 6 | 30210660-HE | 6,6 | 79 | 34 | 8 |
| 30210310-HE | 3,1 | 62 | 20 | 6 | 30210670-HE | 6,7 | 79 | 34 | 8 |
| 30210317-HE | 3,17 (1/8) | 62 | 20 | 6 | 30210675-HE | 6,75 (17/64) | 79 | 34 | 8 |
| 30210320-HE | 3,2 | 62 | 20 | 6 | 30210680-HE | 6,8 | 79 | 34 | 8 |
| 30210330-HE | 3,3 | 62 | 20 | 6 | 30210690-HE | 6,9 | 79 | 34 | 8 |
| 30210340-HE | 3,4 | 62 | 20 | 6 | 30210700-HE | 7 | 79 | 34 | 8 |
| 30210350-HE | 3,5 | 62 | 20 | 6 | 30210710-HE | 7,1 | 79 | 34 | 8 |
| 30210357-HE | 3,57 (9/64) | 62 | 20 | 6 | 30210714-HE | 7,14 (9/32) | 79 | 41 | 8 |
| 30210360-HE | 3,6 | 62 | 20 | 6 | 30210720-HE | 7,2 | 79 | 41 | 8 |
| 30210370-HE | 3,7 | 62 | 20 | 6 | 30210730-HE | 7,3 | 79 | 41 | 8 |
| 30210380-HE | 3,8 | 66 | 24 | 6 | 30210740-HE | 7,4 | 79 | 41 | 8 |
| 30210390-HE | 3,9 | 66 | 24 | 6 | 30210750-HE | 7,5 | 79 | 41 | 8 |
| 30210397-HE | 3,97 (5/32) | 66 | 24 | 6 | 30210754-HE | 7,54 (19/64) | 79 | 41 | 8 |
| 30210400-HE | 4 | 66 | 24 | 6 | 30210760-HE | 7,6 | 79 | 41 | 8 |
| 30210410-HE | 4,1 | 66 | 24 | 6 | 30210770-HE | 7,7 | 79 | 41 | 8 |
| 30210420-HE | 4,2 | 66 | 24 | 6 | 30210780-HE | 7,8 | 79 | 41 | 8 |
| 30210430-HE | 4,3 | 66 | 24 | 6 | 30210790-HE | 7,9 | 79 | 41 | 8 |
| 30210437-HE | 4,37 (11/64) | 66 | 24 | 6 | 30210794-HE | 7,94 (5/16) | 79 | 41 | 8 |
| 30210440-HE | 4,4 | 66 | 24 | 6 | 30210800-HE | 8 | 79 | 41 | 8 |
| 30210450-HE | 4,5 | 66 | 24 | 6 | 30210810-HE | 8,1 | 89 | 47 | 10 |
| 30210460-HE | 4,6 | 66 | 24 | 6 | 30210820-HE | 8,2 | 89 | 47 | 10 |
| 30210470-HE | 4,7 | 66 | 24 | 6 | 30210830-HE | 8,3 | 89 | 47 | 10 |
| 30210476-HE | 4,76 (3/16) | 66 | 24 | 6 | 30210833-HE | 8,33 (21/64) | 89 | 47 | 10 |
| 30210480-HE | 4,8 | 66 | 28 | 6 | 30210840-HE | 8,4 | 89 | 47 | 10 |
| 30210490-HE | 4,9 | 66 | 28 | 6 | 30210850-HE | 8,5 | 89 | 47 | 10 |
| 30210500-HE | 5 | 66 | 28 | 6 | 30210860-HE | 8,6 | 89 | 47 | 10 |
| 30210510-HE | 5,1 | 66 | 28 | 6 | 30210870-HE | 8,7 | 89 | 47 | 10 |
| 30210516-HE | 5,16 (13/64) | 66 | 28 | 6 | 30210873-HE | 8,73 (11/32) | 89 | 47 | 10 |
| 30210520-HE | 5,2 | 66 | 28 | 6 | 30210880-HE | 8,8 | 89 | 47 | 10 |
| 30210530-HE | 5,3 | 66 | 28 | 6 | 30210890-HE | 8,9 | 89 | 47 | 10 |
| 30210540-HE | 5,4 | 66 | 28 | 6 | 30210900-HE | 9 | 89 | 47 | 10 |
| 30210550-HE | 5,5 | 66 | 28 | 6 | 30210910-HE | 9,1 | 89 | 47 | 10 |
| 30210556-HE | 5,56 (7/32) | 66 | 28 | 6 | 30210913-HE | 9,13 (23/64) | 89 | 47 | 10 |
| 30210560-HE | 5,6 | 66 | 28 | 6 | 30210920-HE | 9,2 | 89 | 47 | 10 |
| 30210570-HE | 5,7 | 66 | 28 | 6 | 30210930-HE | 9,3 | 89 | 47 | 10 |
| 30210580-HE | 5,8 | 66 | 28 | 6 | 30210940-HE | 9,4 | 89 | 47 | 10 |
| 30210590-HE | 5,9 | 66 | 28 | 6 | 30210950-HE | 9,5 | 89 | 47 | 10 |
| 30210595-HE | 5,95 (15/64) | 66 | 28 | 6 | 30210952-HE | 9,52 (3/8) | 89 | 47 | 10 |
| 30210600-HE | 6 | 66 | 28 | 6 | 30210960-HE | 9,6 | 89 | 47 | 10 |
| 30210610-HE | 6,1 | 79 | 34 | 8 | 30210970-HE | 9,7 | 89 | 47 | 10 |
| 30210620-HE | 6,2 | 79 | 34 | 8 | 30210980-HE | 9,8 | 89 | 47 | 10 |
| 30210630-HE | 6,3 | 79 | 34 | 8 | 30210990-HE | 9,9 | 89 | 47 | 10 |
| 30210635-HE | 6,35 (1/4) | 79 | 34 | 8 | 30210992-HE | 9,92 (25/64) | 89 | 47 | 10 |
| 30210640-HE | 6,4 | 79 | 34 | 8 | 30211000-HE | 10 | 89 | 47 | 10 |
| 30210650-HE | 6,5 | 79 | 34 | 8 | 30211010-HE | 10,1 | 89 | 47 | 12 |
