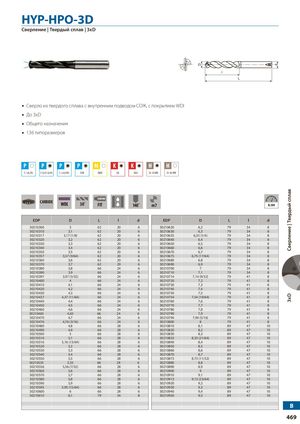

HYP-HPO-3D
Сверление | Твердый сплав | 3xD
Сверло из твердого сплава с внутренним подводом СОЖ, с покрытием WDI
- До 3xD
- Общего назначения
- 136 типоразмеров
Применимость материалов
P ○ (C: ≤0,2%) | P ◉ (C: 0,25-0,4%) | P ◉ (C: ≥0,45%) | M ○ SCM | K ◉ INOX | K ◉ GG | H ◉ GGG (25-35 HRC) | H ○ (35-45 HRC)
Технические характеристики
| EDP | D (мм) | L (мм) | l (мм) | d (мм) | EDP | D (мм) | L (мм) | l (мм) | d (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 30210300 | 3 | 62 | 20 | 6 | 30210620 | 6,2 | 79 | 34 | 8 |
| 30210310 | 3,1 | 62 | 20 | 6 | 30210630 | 6,3 | 79 | 34 | 8 |
| 30210317 | 3,17 (1/8) | 62 | 20 | 6 | 30210635 | 6,35 (1/4) | 79 | 34 | 8 |
| 30210320 | 3,2 | 62 | 20 | 6 | 30210640 | 6,4 | 79 | 34 | 8 |
| 30210330 | 3,3 | 62 | 20 | 6 | 30210650 | 6,5 | 79 | 34 | 8 |
| 30210340 | 3,4 | 62 | 20 | 6 | 30210660 | 6,6 | 79 | 34 | 8 |
| 30210350 | 3,5 | 62 | 20 | 6 | 30210670 | 6,7 | 79 | 34 | 8 |
| 30210357 | 3,57 (9/64) | 62 | 20 | 6 | 30210675 | 6,75 (17/64) | 79 | 34 | 8 |
| 30210360 | 3,6 | 62 | 20 | 6 | 30210680 | 6,8 | 79 | 34 | 8 |
| 30210370 | 3,7 | 62 | 20 | 6 | 30210690 | 6,9 | 79 | 34 | 8 |
| 30210380 | 3,8 | 66 | 24 | 6 | 30210700 | 7 | 79 | 34 | 8 |
| 30210390 | 3,9 | 66 | 24 | 6 | 30210710 | 7,1 | 79 | 34 | 8 |
| 30210397 | 3,97 (5/32) | 66 | 24 | 6 | 30210714 | 7,14 (9/32) | 79 | 41 | 8 |
| 30210400 | 4 | 66 | 24 | 6 | 30210720 | 7,2 | 79 | 41 | 8 |
| 30210410 | 4,1 | 66 | 24 | 6 | 30210730 | 7,3 | 79 | 41 | 8 |
| 30210420 | 4,2 | 66 | 24 | 6 | 30210740 | 7,4 | 79 | 41 | 8 |
| 30210430 | 4,3 | 66 | 24 | 6 | 30210750 | 7,5 | 79 | 41 | 8 |
| 30210437 | 4,37 (11/64) | 66 | 24 | 6 | 30210754 | 7,54 (19/64) | 79 | 41 | 8 |
| 30210440 | 4,4 | 66 | 24 | 6 | 30210760 | 7,6 | 79 | 41 | 8 |
| 30210450 | 4,5 | 66 | 24 | 6 | 30210770 | 7,7 | 79 | 41 | 8 |
| 30210460 | 4,6 | 66 | 24 | 6 | 30210780 | 7,8 | 79 | 41 | 8 |
| 30210465 | 4,65 | 66 | 24 | 6 | 30210790 | 7,9 | 79 | 41 | 8 |
| 30210470 | 4,7 | 66 | 24 | 6 | 30210794 | 7,94 (5/16) | 79 | 41 | 8 |
| 30210476 | 4,76 (3/16) | 66 | 24 | 6 | 30210800 | 8 | 79 | 41 | 8 |
| 30210480 | 4,8 | 66 | 28 | 6 | 30210810 | 8,1 | 89 | 47 | 10 |
| 30210490 | 4,9 | 66 | 28 | 6 | 30210820 | 8,2 | 89 | 47 | 10 |
| 30210500 | 5 | 66 | 28 | 6 | 30210830 | 8,3 | 89 | 47 | 10 |
| 30210510 | 5,1 | 66 | 28 | 6 | 30210833 | 8,33 (21/64) | 89 | 47 | 10 |
| 30210516 | 5,16 (13/64) | 66 | 28 | 6 | 30210840 | 8,4 | 89 | 47 | 10 |
| 30210520 | 5,2 | 66 | 28 | 6 | 30210850 | 8,5 | 89 | 47 | 10 |
| 30210530 | 5,3 | 66 | 28 | 6 | 30210860 | 8,6 | 89 | 47 | 10 |
| 30210540 | 5,4 | 66 | 28 | 6 | 30210870 | 8,7 | 89 | 47 | 10 |
| 30210550 | 5,5 | 66 | 28 | 6 | 30210873 | 8,73 (11/32) | 89 | 47 | 10 |
| 30210555 | 5,55 | 66 | 28 | 6 | 30210880 | 8,8 | 89 | 47 | 10 |
| 30210556 | 5,56 (7/32) | 66 | 28 | 6 | 30210890 | 8,9 | 89 | 47 | 10 |
| 30210560 | 5,6 | 66 | 28 | 6 | 30210900 | 9 | 89 | 47 | 10 |
| 30210570 | 5,7 | 66 | 28 | 6 | 30210910 | 9,1 | 89 | 47 | 10 |
| 30210580 | 5,8 | 66 | 28 | 6 | 30210913 | 9,13 (23/64) | 89 | 47 | 10 |
| 30210590 | 5,9 | 66 | 28 | 6 | 30210920 | 9,2 | 89 | 47 | 10 |
| 30210595 | 5,95 (15/64) | 66 | 28 | 6 | 30210930 | 9,3 | 89 | 47 | 10 |
| 30210600 | 6 | 66 | 28 | 6 | 30210940 | 9,4 | 89 | 47 | 10 |
| 30210610 | 6,1 | 79 | 34 | 8 | 30210950 | 9,5 | 89 | 47 | 10 |
