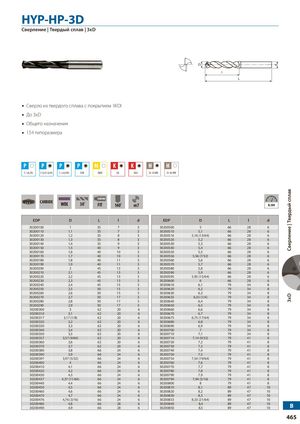

HYP-HP-3D
Сверление | Твёрдый сплав | 3xD
Сверло из твёрдого сплава с покрытием WDI
- Глубина сверления: до 3xD
- Назначение: общего назначения
- 154 типоразмера
Применимость для материалов:
| Углеродистая сталь | Легированная сталь | Нержавеющая сталь | Чугун | Закалённая сталь | ||||
|---|---|---|---|---|---|---|---|---|
| C: ≤0,2% | C: 0,25–0,4% | C: ≥0,45% | SCM | INOX | GG | GGG | 25–35 HRC | 35–45 HRC |
Технические характеристики:
| Артикул | D, мм | L, мм | l, мм | d, мм | Артикул | D, мм | L, мм | l, мм | d, мм |
|---|---|---|---|---|---|---|---|---|---|
| 30200100 | 1 | 35 | 7 | 3 | 30200500 | 5 | 66 | 28 | 6 |
| 30200110 | 1,1 | 35 | 7 | 3 | 30200510 | 5,1 | 66 | 28 | 6 |
| 30200120 | 1,2 | 35 | 8 | 3 | 30200516 | 5,16 (13/64) | 66 | 28 | 6 |
| 30200130 | 1,3 | 35 | 8 | 3 | 30200520 | 5,2 | 66 | 28 | 6 |
| 30200140 | 1,4 | 35 | 9 | 3 | 30200530 | 5,3 | 66 | 28 | 6 |
| 30200150 | 1,5 | 40 | 9 | 3 | 30200540 | 5,4 | 66 | 28 | 6 |
| 30200160 | 1,6 | 40 | 10 | 3 | 30200550 | 5,5 | 66 | 28 | 6 |
| 30200170 | 1,7 | 40 | 10 | 3 | 30200556 | 5,56 (7/32) | 66 | 28 | 6 |
| 30200180 | 1,8 | 40 | 11 | 3 | 30200560 | 5,6 | 66 | 28 | 6 |
| 30200190 | 1,9 | 40 | 11 | 3 | 30200570 | 5,7 | 66 | 28 | 6 |
| 30200200 | 2 | 45 | 13 | 3 | 30200580 | 5,8 | 66 | 28 | 6 |
| 30200210 | 2,1 | 45 | 13 | 3 | 30200590 | 5,9 | 66 | 28 | 6 |
| 30200220 | 2,2 | 45 | 13 | 3 | 30200595 | 5,95 (15/64) | 66 | 28 | 6 |
| 30200230 | 2,3 | 45 | 13 | 3 | 30200600 | 6 | 66 | 28 | 6 |
| 30200240 | 2,4 | 45 | 15 | 3 | 30200610 | 6,1 | 79 | 34 | 8 |
| 30200250 | 2,5 | 50 | 15 | 3 | 30200620 | 6,2 | 79 | 34 | 8 |
| 30200260 | 2,6 | 50 | 15 | 3 | 30200630 | 6,3 | 79 | 34 | 8 |
| 30200270 | 2,7 | 50 | 17 | 3 | 30200635 | 6,35 (1/4) | 79 | 34 | 8 |
| 30200280 | 2,8 | 50 | 17 | 3 | 30200640 | 6,4 | 79 | 34 | 8 |
| 30200290 | 2,9 | 50 | 17 | 3 | 30200650 | 6,5 | 79 | 34 | 8 |
| 30200300 | 3 | 62 | 20 | 6 | 30200660 | 6,6 | 79 | 34 | 8 |
| 30200310 | 3,1 | 62 | 20 | 6 | 30200670 | 6,7 | 79 | 34 | 8 |
| 30200317 | 3,17 (1/8) | 62 | 20 | 6 | 30200675 | 6,75 (17/64) | 79 | 34 | 8 |
| 30200320 | 3,2 | 62 | 20 | 6 | 30200680 | 6,8 | 79 | 34 | 8 |
| 30200330 | 3,3 | 62 | 20 | 6 | 30200690 | 6,9 | 79 | 34 | 8 |
| 30200340 | 3,4 | 62 | 20 | 6 | 30200700 | 7 | 79 | 34 | 8 |
| 30200350 | 3,5 | 62 | 20 | 6 | 30200710 | 7,1 | 79 | 34 | 8 |
| 30200357 | 3,57 (9/64) | 62 | 20 | 6 | 30200714 | 7,14 (9/32) | 79 | 41 | 8 |
| 30200360 | 3,6 | 62 | 20 | 6 | 30200720 | 7,2 | 79 | 41 | 8 |
| 30200370 | 3,7 | 62 | 20 | 6 | 30200730 | 7,3 | 79 | 41 | 8 |
| 30200380 | 3,8 | 66 | 24 | 6 | 30200740 | 7,4 | 79 | 41 | 8 |
| 30200390 | 3,9 | 66 | 24 | 6 | 30200750 | 7,5 | 79 | 41 | 8 |
| 30200397 | 3,97 (5/32) | 66 | 24 | 6 | 30200754 | 7,54 (19/64) | 79 | 41 | 8 |
| 30200400 | 4 | 66 | 24 | 6 | 30200760 | 7,6 | 79 | 41 | 8 |
| 30200410 | 4,1 | 66 | 24 | 6 | 30200770 | 7,7 | 79 | 41 | 8 |
| 30200420 | 4,2 | 66 | 24 | 6 | 30200780 | 7,8 | 79 | 41 | 8 |
| 30200430 | 4,3 | 66 | 24 | 6 | 30200790 | 7,9 | 79 | 41 | 8 |
| 30200437 | 4,37 (11/64) | 66 | 24 | 6 | 30200794 | 7,94 (5/16) | 79 | 41 | 8 |
| 30200440 | 4,4 | 66 | 24 | 6 | 30200800 | 8 | 79 | 41 | 8 |
| 30200450 | 4,5 | 66 | 24 | 6 | 30200810 | 8,1 | 89 | 47 | 10 |
| 30200460 | 4,6 | 66 | 24 | 6 | 30200820 | 8,2 | 89 | 47 | 10 |
| 30200470 | 4,7 | 66 | 24 | 6 | 30200830 | 8,3 | 89 | 47 | 10 |
| 30200476 | 4,76 (3/16) | 66 | 24 | 6 | 30200833 | 8,33 (21/64) | 89 | 47 | 10 |
| 30200480 | 4,8 | 66 | 28 | 6 | 30200840 | 8,4 | 89 | 47 | 10 |
| 30200490 | 4,9 | 66 | 28 | 6 | 30200850 | 8,5 | 89 | 47 | 10 |
