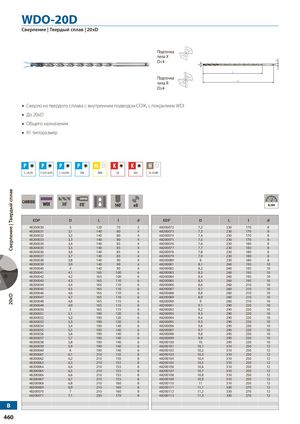

WDO-20D
Сверление | Твердый сплав | 20xD
Сверло из твердого сплава с внутренним подводом СОЖ, с покрытием WDI. До 20xD. Универсального назначения. 91 типоразмер.
Совместимость с материалами: углеродистая сталь (C ≤ 0,2%) | углеродистая сталь (C: 0,25-0,4%) | углеродистая сталь (C ≥ 0,45%) | легированная сталь (SCM) | нержавеющая сталь (INOX) | серый чугун (GG) | ковкий чугун (GGG) | закаленная сталь (25-35 HRC)
| EDP | D (мм) | L (мм) | l (мм) | d (мм) | EDP | D (мм) | L (мм) | l (мм) | d (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 48200030 | 3 | 120 | 70 | 3 | 48200072 | 7,2 | 230 | 170 | 8 |
| 48200031 | 3,1 | 140 | 80 | 4 | 48200073 | 7,3 | 230 | 170 | 8 |
| 48200032 | 3,2 | 140 | 80 | 4 | 48200074 | 7,4 | 230 | 170 | 8 |
| 48200033 | 3,3 | 140 | 80 | 4 | 48200075 | 7,5 | 230 | 170 | 8 |
| 48200034 | 3,4 | 140 | 85 | 4 | 48200076 | 7,6 | 230 | 180 | 8 |
| 48200035 | 3,5 | 140 | 85 | 4 | 48200077 | 7,7 | 230 | 180 | 8 |
| 48200036 | 3,6 | 140 | 85 | 4 | 48200078 | 7,8 | 230 | 180 | 8 |
| 48200037 | 3,7 | 140 | 85 | 4 | 48200079 | 7,9 | 230 | 180 | 8 |
| 48200038 | 3,8 | 140 | 90 | 4 | 48200080 | 8 | 230 | 180 | 8 |
| 48200039 | 3,9 | 140 | 90 | 4 | 48200081 | 8,1 | 260 | 195 | 10 |
| 48200040 | 4 | 140 | 90 | 4 | 48200082 | 8,2 | 260 | 195 | 10 |
| 48200041 | 4,1 | 165 | 100 | 6 | 48200083 | 8,3 | 260 | 195 | 10 |
| 48200042 | 4,2 | 165 | 100 | 6 | 48200084 | 8,4 | 260 | 195 | 10 |
| 48200043 | 4,3 | 165 | 110 | 6 | 48200085 | 8,5 | 260 | 195 | 10 |
| 48200044 | 4,4 | 165 | 110 | 6 | 48200086 | 8,6 | 260 | 210 | 10 |
| 48200045 | 4,5 | 165 | 110 | 6 | 48200087 | 8,7 | 260 | 210 | 10 |
| 48200046 | 4,6 | 165 | 110 | 6 | 48200088 | 8,8 | 260 | 210 | 10 |
| 48200047 | 4,7 | 165 | 110 | 6 | 48200089 | 8,9 | 260 | 210 | 10 |
| 48200048 | 4,8 | 165 | 115 | 6 | 48200090 | 9 | 260 | 210 | 10 |
| 48200049 | 4,9 | 165 | 115 | 6 | 48200091 | 9,1 | 290 | 220 | 10 |
| 48200050 | 5 | 165 | 115 | 6 | 48200092 | 9,2 | 290 | 220 | 10 |
| 48200051 | 5,1 | 190 | 120 | 6 | 48200093 | 9,3 | 290 | 220 | 10 |
| 48200052 | 5,2 | 190 | 120 | 6 | 48200094 | 9,4 | 290 | 220 | 10 |
| 48200053 | 5,3 | 190 | 120 | 6 | 48200095 | 9,5 | 290 | 220 | 10 |
| 48200054 | 5,4 | 190 | 140 | 6 | 48200096 | 9,6 | 290 | 230 | 10 |
| 48200055 | 5,5 | 190 | 140 | 6 | 48200097 | 9,7 | 290 | 230 | 10 |
| 48200056 | 5,6 | 190 | 140 | 6 | 48200098 | 9,8 | 290 | 230 | 10 |
| 48200057 | 5,7 | 190 | 140 | 6 | 48200099 | 9,9 | 290 | 230 | 10 |
| 48200058 | 5,8 | 190 | 140 | 6 | 48200100 | 10 | 290 | 230 | 10 |
| 48200059 | 5,9 | 190 | 140 | 6 | 48200101 | 10,1 | 310 | 250 | 12 |
| 48200060 | 6 | 190 | 140 | 6 | 48200102 | 10,2 | 310 | 250 | 12 |
| 48200061 | 6,1 | 210 | 155 | 8 | 48200103 | 10,3 | 310 | 250 | 12 |
| 48200062 | 6,2 | 210 | 155 | 8 | 48200104 | 10,4 | 310 | 250 | 12 |
| 48200063 | 6,3 | 210 | 155 | 8 | 48200105 | 10,5 | 310 | 250 | 12 |
| 48200064 | 6,4 | 210 | 155 | 8 | 48200106 | 10,6 | 310 | 250 | 12 |
| 48200065 | 6,5 | 210 | 155 | 8 | 48200107 | 10,7 | 310 | 250 | 12 |
| 48200066 | 6,6 | 210 | 155 | 8 | 48200108 | 10,8 | 310 | 250 | 12 |
| 48200067 | 6,7 | 210 | 155 | 8 | 48200109 | 10,9 | 310 | 250 | 12 |
| 48200068 | 6,8 | 210 | 160 | 8 | 48200110 | 11 | 310 | 250 | 12 |
| 48200069 | 6,9 | 210 | 160 | 8 | 48200111 | 11,1 | 330 | 270 | 12 |
| 48200070 | 7 | 210 | 160 | 8 | 48200112 | 11,2 | 330 | 270 | 12 |
| 48200071 | 7,1 | 230 | 170 | 8 | 48200113 | 11,3 | 330 | 270 | 12 |
