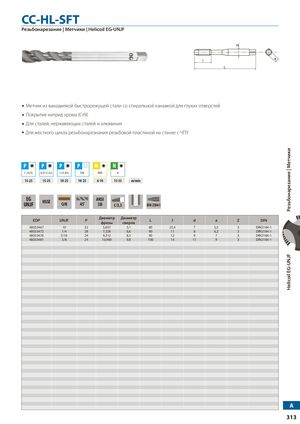

CC-HL-SFT
Резьбонарезание | Метчики | Helicoil EG-UNJF
- Метчик из ванадиевой быстрорежущей стали со спиральной канавкой для глухих отверстий
- Покрытие нитрид хрома (CrN)
- Для сталей, нержавеющих сталей и алюминия
- Для жесткого цикла резьбонарезания резьбовой пластиной на станке с ЧПУ
P ○◉ C<0,2% 15-25, P ◉○ 0,25<C<0,4 15-25, P ◉○ C>0.45% 10-25, P ○ SCM 10-25, M ◉ INOX 6-10, N ◉ Al 15-35, m/min
EG HSSE, UNJF CrN 45˚ 3B C/2,5, DIN 2184-1
| EDP | UNJF | P | Диаметр фрезы | Диаметр сверла | L | l | d | a | Z | DIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 48033467 | 10 | 32 | 5,857 | 5,1 | 80 | 25,4 | 7 | 5,5 | 3 | DIN2184-1 |
| 48033472 | 1/4 | 28 | 7,528 | 6,6 | 90 | 11 | 8 | 6,2 | 3 | DIN2184-1 |
| 48033476 | 5/16 | 24 | 9,312 | 8,3 | 90 | 12 | 9 | 7 | 3 | DIN2184-1 |
| 48033481 | 3/8 | 24 | 10,900 | 9,8 | 100 | 14 | 11 | 9 | 3 | DIN2184-1 |
Helicoil EG-UNJF
