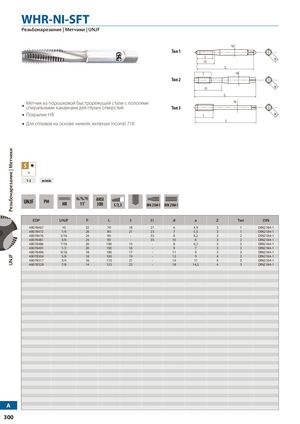

WHR-NI-SFT
Резьбонарезание | Метчики | UNJF
Метчик из порошковой быстрорежущей стали с пологими спиральными канавками для глухих отверстий.
Покрытие HR.
Для сплавов на основе никеля, включая Inconel 718.
S Ni: 1-3 m/min
UNJF PM HR 11˚ 3BX C/2,5 DIN 2184-1 DIN 2184-1
| EDP | UNJF | P | L | l | l1 | d | a | Z | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 48078467 | 10 | 32 | 70 | 18 | 21 | 6 | 4,9 | 3 | 1 | DIN2184-1 |
| 48078472 | 1/4 | 28 | 80 | 21 | 23 | 7 | 5,5 | 3 | 1 | DIN2184-1 |
| 48078476 | 5/16 | 24 | 90 | - | 35 | 8 | 6,2 | 3 | 2 | DIN2184-1 |
| 48078481 | 3/8 | 24 | 90 | - | 35 | 10 | 8 | 3 | 2 | DIN2184-1 |
| 48078486 | 7/16 | 20 | 100 | 15 | - | 8 | 6,2 | 3 | 3 | DIN2184-1 |
| 48078491 | 1/2 | 20 | 100 | 16 | - | 9 | 7 | 3 | 3 | DIN2184-1 |
| 48078496 | 9/16 | 18 | 100 | 17 | - | 11 | 9 | 3 | 3 | DIN2184-1 |
| 48078504 | 5/8 | 18 | 100 | 19 | - | 12 | 9 | 4 | 3 | DIN2184-1 |
| 48078517 | 3/4 | 16 | 110 | 21 | - | 14 | 11 | 4 | 3 | DIN2184-1 |
| 48078528 | 7/8 | 14 | 125 | 23 | - | 18 | 14,5 | 4 | 3 | DIN2184-1 |
