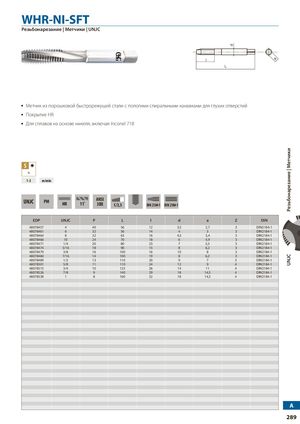

WHR-NI-SFT
Резьбонарезание | Метчики | UNJC
Метчик из порошковой быстрорежущей стали с пологими спиральными канавками для глухих отверстий.
Покрытие HR.
Для сплавов на основе никеля, включая Inconel 718.
S Ni: 1-3 m/min
UNJC PM HR 11˚ 3BX C/2,5 DIN 2184-1 DIN 2184-1
| EDP | UNJC | P | L | l | d | a | Z | DIN |
|---|---|---|---|---|---|---|---|---|
| 48078457 | 4 | 40 | 56 | 12 | 3,5 | 2,7 | 3 | DIN2184-1 |
| 48078461 | 6 | 32 | 56 | 14 | 4 | 3 | 3 | DIN2184-1 |
| 48078464 | 8 | 32 | 63 | 16 | 4,5 | 3,4 | 3 | DIN2184-1 |
| 48078466 | 10 | 24 | 70 | 18 | 6 | 4,9 | 3 | DIN2184-1 |
| 48078471 | 1/4 | 20 | 80 | 23 | 7 | 5,5 | 3 | DIN2184-1 |
| 48078474 | 5/16 | 18 | 90 | 15 | 8 | 6,2 | 3 | DIN2184-1 |
| 48078479 | 3/8 | 16 | 100 | 16 | 10 | 8 | 3 | DIN2184-1 |
| 48078484 | 7/16 | 14 | 100 | 19 | 8 | 6,2 | 3 | DIN2184-1 |
| 48078489 | 1/2 | 13 | 110 | 20 | 9 | 7 | 3 | DIN2184-1 |
| 48078501 | 5/8 | 11 | 110 | 24 | 12 | 9 | 4 | DIN2184-1 |
| 48078515 | 3/4 | 10 | 125 | 26 | 14 | 11 | 4 | DIN2184-1 |
| 48078526 | 7/8 | 9 | 140 | 29 | 18 | 14,5 | 4 | DIN2184-1 |
| 48078538 | 1 | 8 | 160 | 32 | 18 | 14,5 | 4 | DIN2184-1 |
