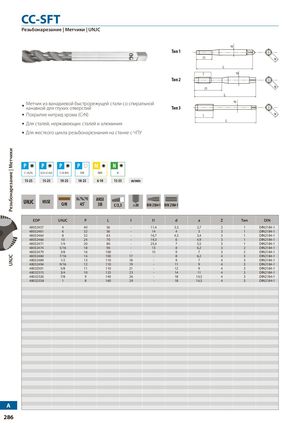

CC-SFT
Резьбонарезание | Метчики | UNJC
Метчик из ванадиевой быстрорежущей стали со спиральной канавкой для глухих отверстий.
Покрытие нитрид хрома (CrN).
Для сталей, нержавеющих сталей и алюминия.
Для жесткого цикла резьбонарезнания на станке с ЧПУ.
P C<0,2%: 15-25 m/min; P 0,25<C<0,4: 15-25 m/min; P C>0.45%: 10-25 m/min; P SCM: 10-25 m/min; M INOX: 6-10 m/min; N Al: 15-35 m/min
UNJC HSSE CrN 45˚ 3B C/2,5 ≥2D DIN 2184-1 DIN 2184-1
| EDP | UNJC | P | L | l | l1 | d | a | Z | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 48032457 | 4 | 40 | 56 | - | 11,4 | 3,5 | 2,7 | 2 | 1 | DIN2184-1 |
| 48032461 | 6 | 32 | 56 | - | 14 | 4 | 3 | 3 | 1 | DIN2184-1 |
| 48032464 | 8 | 32 | 63 | - | 16,7 | 4,5 | 3,4 | 3 | 1 | DIN2184-1 |
| 48032466 | 10 | 24 | 70 | - | 19,3 | 6 | 4,9 | 3 | 1 | DIN2184-1 |
| 48032471 | 1/4 | 20 | 80 | - | 25,4 | 7 | 5,5 | 3 | 1 | DIN2184-1 |
| 48032474 | 5/16 | 18 | 90 | - | 13 | 8 | 6,2 | 3 | 2 | DIN2184-1 |
| 48032479 | 3/8 | 16 | 100 | - | 15 | 9 | 7 | 3 | 2 | DIN2184-1 |
| 48032484 | 7/16 | 14 | 100 | 17 | - | 8 | 6,2 | 4 | 3 | DIN2184-1 |
| 48032489 | 1/2 | 13 | 110 | 18 | - | 9 | 7 | 4 | 3 | DIN2184-1 |
| 48032494 | 9/16 | 12 | 110 | 19 | - | 11 | 9 | 4 | 3 | DIN2184-1 |
| 48032501 | 5/8 | 11 | 110 | 21 | - | 12 | 9 | 4 | 3 | DIN2184-1 |
| 48032515 | 3/4 | 10 | 125 | 23 | - | 14 | 11 | 4 | 3 | DIN2184-1 |
| 48032526 | 7/8 | 9 | 140 | 26 | - | 18 | 14,5 | 4 | 3 | DIN2184-1 |
| 48032538 | 1 | 8 | 160 | 29 | - | 18 | 14,5 | 4 | 3 | DIN2184-1 |
