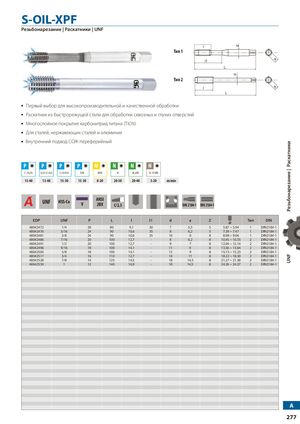

S-OIL-XPF

Резьбонарезание | Раскатники | UNF

Первый выбор для высокопроизводительной и качественной обработки
Раскатник из быстрорежущей стали для обработки сквозных и глухих отверстий
Многослойное покрытие карбонитрид титана (TiCN)
Для сталей, нержавеющих сталей и алюминия
Внутренний подвод СОЖ переферийный

Группа	Материал	Скорость резания, м/мин
P	C <0,2%	15-40
P	0,25<C<0,4	15-40
P	C>0,45%	15-30
P	SCM	15-30
M	INOX	8-20
N	Al	20-50
N	AC,ADC	20-40
H	25-35 HRC	5-20

Стандарт резьбы	Материал инструмента	Класс допуска (ANSI)	Хвостовик	Стандарт
UNF	HSS-Co/V	2BX	C/2,5	DIN 2184-1

EDP	UNF	P	L	l	l1	d	a	Z	Ø	Тип	DIN
48042472	1/4	28	80	9,1	30	7	5,5	5	5.87 ~ 5.94	1	DIN2184-1
48042476	5/16	24	90	10,6	35	8	6,2	5	7.39 ~ 7.47	1	DIN2184-1
48042481	3/8	24	90	10,6	35	10	8	8	8.98 ~ 9.06	1	DIN2184-1
48042486	7/16	20	100	12,7	-	8	6,2	8	10.45 ~ 10.55	2	DIN2184-1
48042491	1/2	20	100	12,7	-	9	7	8	12.04 ~ 12.14	2	DIN2184-1
48042496	9/16	18	100	14,1	-	11	9	8	13.56 ~ 13.64	2	DIN2184-1
48042504	5/8	18	100	14,1	-	12	9	8	15.15 ~ 15.23	2	DIN2184-1
48042517	3/4	16	110	12,7	-	14	11	8	18.22 ~ 18.30	2	DIN2184-1
48042528	7/8	14	125	14,5	-	18	14,5	8	21.27 ~ 21.38	2	DIN2184-1
48042539	1	12	140	16,9	-	18	14,5	8	24.26 ~ 24.37	2	DIN2184-1
