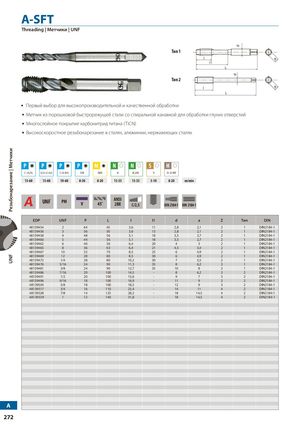

A-SFT
Резьбонарезание | Метчики | UNF
- Первый выбор для высокопроизводительной и качественной обработки
- Метчик из порошковой быстрорежущей стали со спиральной канавкой для обработки глухих отверстий
- Многослойное покрытие карбонитрид титана (TiCN)
- Высокоскоростное резьбонарезание в сталях, алюминии, нержавеющих сталях
| Группа | Материал | Скорость резания, м/мин |
|---|
| P | C <0,2% | 15-60 |
| P | 0,25<C<0,4 | 15-60 |
| P | C>0,45% | 10-60 |
| P | SCM | 8-30 |
| M | INOX | 8-20 |
| N | Al | 15-35 |
| N | AC,ADC | 15-35 |
| S | Ti | 5-10 |
| H | 25-35 HRC | 8-20 |
| Стандарт резьбы | Материал инструмента | Угол заборной части | Класс допуска (ANSI) | Хвостовик | Стандарт |
|---|
| UNF | PM/V | 45˚ | 2BX | C/2,5 | DIN 2184-1 |
| EDP | UNF | P | L | l | l1 | d | a | Z | Тип | DIN |
|---|
| 48139454 | 2 | 64 | 45 | 3,6 | 11 | 2,8 | 2,1 | 2 | 1 | DIN2184-1 |
| 48139456 | 3 | 56 | 50 | 3,6 | 13 | 2,8 | 2,1 | 2 | 1 | DIN2184-1 |
| 48139458 | 4 | 48 | 56 | 5,1 | 18 | 3,5 | 2,7 | 2 | 1 | DIN2184-1 |
| 48139460 | 5 | 44 | 56 | 5,1 | 18 | 3,5 | 2,7 | 2 | 1 | DIN2184-1 |
| 48139462 | 6 | 40 | 56 | 6,4 | 20 | 4 | 3 | 2 | 1 | DIN2184-1 |
| 48139465 | 8 | 36 | 63 | 6,4 | 21 | 4,5 | 3,4 | 2 | 1 | DIN2184-1 |
| 48139467 | 10 | 32 | 70 | 8,5 | 25 | 6 | 4,9 | 2 | 1 | DIN2184-1 |
| 48139469 | 12 | 28 | 80 | 8,5 | 30 | 6 | 4,9 | 2 | 1 | DIN2184-1 |
| 48139472 | 1/4 | 28 | 80 | 10,2 | 30 | 7 | 5,5 | 2 | 1 | DIN2184-1 |
| 48139476 | 5/16 | 24 | 90 | 11,3 | 35 | 8 | 6,2 | 3 | 1 | DIN2184-1 |
| 48139481 | 3/8 | 24 | 90 | 12,7 | 35 | 10 | 8 | 3 | 1 | DIN2184-1 |
| 48139486 | 7/16 | 20 | 100 | 14,5 | - | 8 | 6,2 | 3 | 2 | DIN2184-1 |
| 48139491 | 1/2 | 20 | 100 | 15,6 | - | 9 | 7 | 3 | 2 | DIN2184-1 |
| 48139496 | 9/16 | 18 | 100 | 16,9 | - | 11 | 9 | 3 | 2 | DIN2184-1 |
| 48139504 | 5/8 | 18 | 100 | 18,5 | - | 12 | 9 | 3 | 2 | DIN2184-1 |
| 48139517 | 3/4 | 16 | 110 | 25,4 | - | 14 | 11 | 4 | 2 | DIN2184-1 |
| 48139528 | 7/8 | 14 | 125 | 28,2 | - | 18 | 14,5 | 4 | 2 | DIN2184-1 |
| 48139539 | 1 | 12 | 140 | 31,8 | - | 18 | 14,5 | 4 | 2 | DIN2184-1 |
