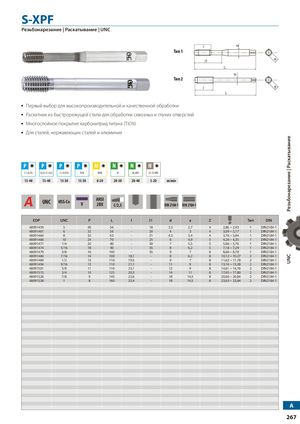

S-XPF
Резьбонарезание | Раскатывание | UNC
- Первый выбор для высокопроизводительной и качественной обработки
- Раскатник из быстрорежущей стали для обработки сквозных и глухих отверстий
- Многослойное покрытие карбонитрид титана (TiCN)
- Для сталей, нержавеющих сталей и алюминия
| Группа | Материал | Скорость резания, м/мин |
|---|
| P | C <0,2% | 15-40 |
| P | 0,25<C<0,4 | 15-40 |
| P | C>0,45% | 15-30 |
| P | SCM | 15-30 |
| M | INOX | 8-20 |
| N | Al | 20-50 |
| N | AC,ADC | 20-40 |
| H | 25-35 HRC | 5-20 |
| Стандарт резьбы | Материал инструмента | Класс допуска (ANSI) | Хвостовик | Стандарт |
|---|
| UNC | HSS-Co/V | 2BX | C/2,5 | DIN 2184-1 |
| EDP | UNC | P | L | l | l1 | d | a | Z | Ø | Тип | DIN |
|---|
| 48091459 | 5 | 40 | 56 | - | 18 | 3,5 | 2,7 | 4 | 2,86 ~ 2,93 | 1 | DIN2184-1 |
| 48091461 | 6 | 32 | 56 | - | 20 | 4 | 3 | 4 | 3,09 ~ 3,17 | 1 | DIN2184-1 |
| 48091464 | 8 | 32 | 63 | - | 21 | 4,5 | 3,4 | 4 | 3,76 ~ 3,84 | 1 | DIN2184-1 |
| 48091466 | 10 | 24 | 70 | - | 25 | 6 | 4,9 | 5 | 4,26 ~ 4,35 | 1 | DIN2184-1 |
| 48091471 | 1/4 | 20 | 80 | - | 30 | 7 | 5,5 | 5 | 5,66 ~ 5,76 | 1 | DIN2184-1 |
| 48091474 | 5/16 | 18 | 90 | - | 35 | 8 | 6,2 | 5 | 7,18 ~ 7,29 | 1 | DIN2184-1 |
| 48091479 | 3/8 | 16 | 100 | - | 35 | 9 | 7 | 8 | 8,66 ~ 8,78 | 1 | DIN2184-1 |
| 48091484 | 7/16 | 14 | 100 | 18,1 | - | 8 | 6,2 | 8 | 10,12 ~ 10,27 | 2 | DIN2184-1 |
| 48091489 | 1/2 | 13 | 110 | 19,5 | - | 9 | 7 | 8 | 11,62 ~ 11,78 | 2 | DIN2184-1 |
| 48091494 | 9/16 | 12 | 110 | 21,1 | - | 11 | 9 | 8 | 13,14 ~ 13,28 | 2 | DIN2184-1 |
| 48091501 | 5/8 | 11 | 110 | 23,1 | - | 12 | 9 | 8 | 14,61 ~ 14,76 | 2 | DIN2184-1 |
| 48091515 | 3/4 | 10 | 125 | 20,3 | - | 14 | 11 | 8 | 17,65 ~ 17,80 | 2 | DIN2184-1 |
| 48091526 | 7/8 | 9 | 140 | 22,6 | - | 18 | 14,5 | 8 | 20,66 ~ 20,84 | 2 | DIN2184-1 |
| 48091538 | 1 | 8 | 160 | 25,4 | - | 18 | 14,5 | 8 | 23,63 ~ 23,84 | 2 | DIN2184-1 |
