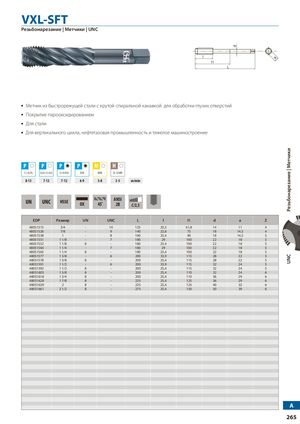

VXL-SFT

Резьбонарезание | Метчики | UNC

Метчик из быстрорежущей стали с крутой спиральной канавкой для обработки глухих отверстий
Покрытие парооксидированием
Для стали
Для вертикального цикла, нефтегазовая промышленность и тяжелое машиностроение

Группа	Материал	Скорость резания, м/мин
P	C <0,2%	8-13
P	0,25<C<0,4	7-12
P	C>0,45%	7-12
P	SCM	6-9
M	INOX	5-8
H	25-35 HRC	3-5

Стандарт резьбы	Материал инструмента	Покрытие	Угол заборной части	Класс допуска (ANSI)	Хвостовик
UN/UNC	HSSE	OX	45˚	2B	C/2,5

EDP	Размер	UN	UNC	L	l	l1	d	a	Z
48051515	3/4	-	10	125	20,3	61,8	14	11	4
48051526	7/8	-	9	140	22,6	75	18	14,5	4
48051538	1	-	8	160	25,4	90	18	14,5	5
48051551	1 1/8	-	7	180	29	100	22	18	5
48051552	1 1/8	8	-	180	25,4	100	22	18	5
48051564	1 1/4	-	7	180	29	100	22	18	5
48051565	1 1/4	8	-	180	25,4	100	22	18	5
48051577	1 3/8	-	6	200	33,9	115	28	22	5
48051578	1 3/8	8	-	200	25,4	115	28	22	5
48051591	1 1/2	-	6	200	33,9	115	32	24	5
48051592	1 1/2	8	-	200	25,4	115	32	24	5
48051605	1 5/8	8	-	200	25,4	110	32	24	6
48051618	1 3/4	8	-	200	25,4	110	36	29	6
48051628	1 7/8	8	-	225	25,4	125	36	29	6
48051639	2	8	-	225	25,4	125	40	32	6
48051661	2 1/2	8	-	275	25,4	150	50	39	6
